Henseleit Three-Dee-Fun Handbuch Seite 58

F l u g a k k u s

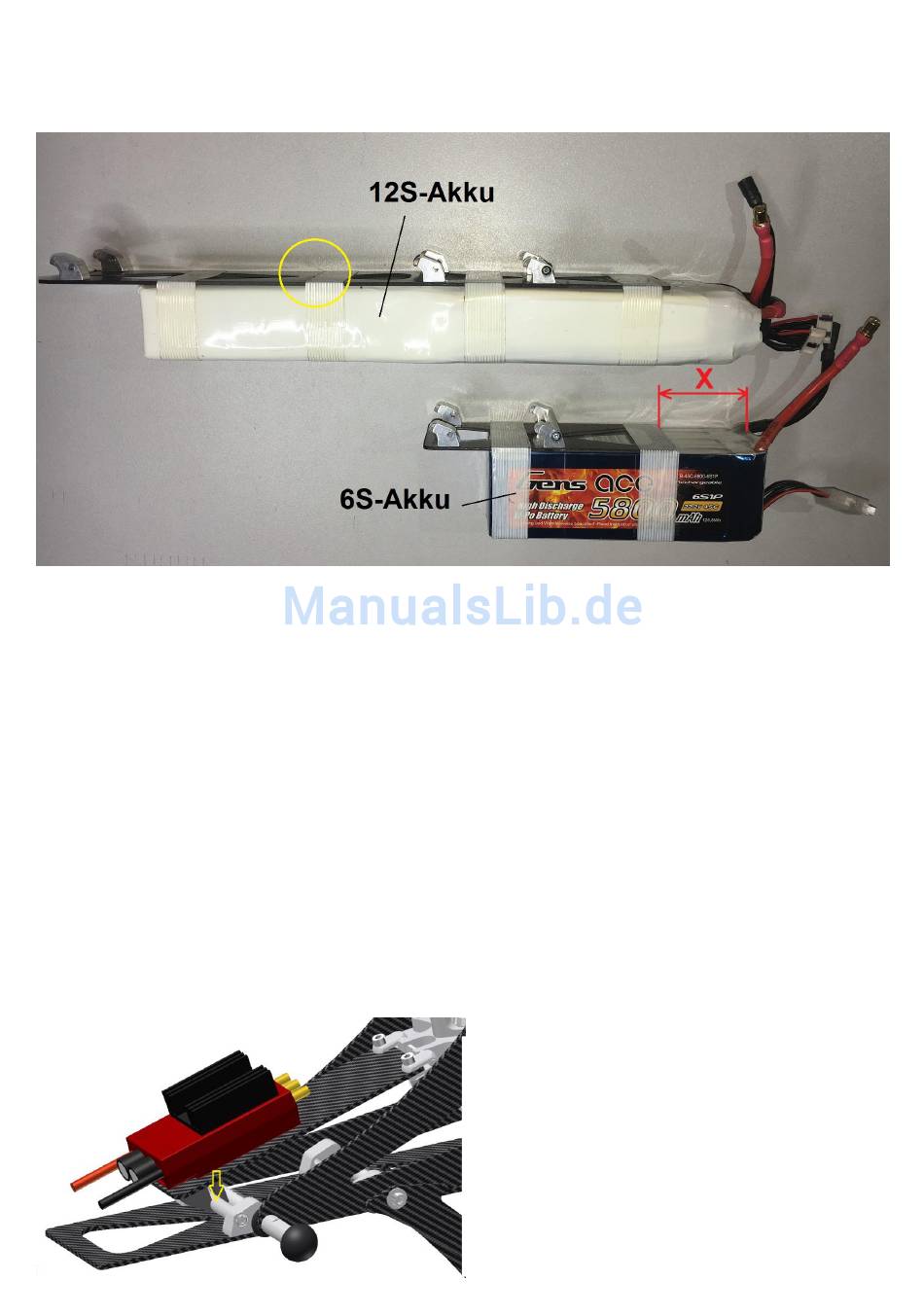

Das Bild oben zeigt Beispiele für die Befestigung eines 12S- und eines 6S-Akkus an den entsprechenden
Schnellwechselplatten.
Die Akkus können mit Klettverschlüssen an den Platten befestigt werden, was aber nur zu empfehlen ist, wenn man nur
eine Akkuplatte für mehrere Akkus zur Verfügung hat.
Generell empfehle ich an jedem verwendeten Akku eine Platte zu befestigen, um den Schnellwechsel zu ermöglichen.
Somit bleibt auch der einmal ermittelte Schwerpunkt erhalten.
Dabei ist es sinnvoll die Akkus nicht mit Klettverschlüssen, sondern an mehreren Stellen mit verstärktem Klebeband zu
befestigen. Das spart Gewicht und vor allem Platz, da das Klebeband nicht so dick ist.
Ermitteln Sie die Position des Akkus zunächst indem Sie den Akku erst einmal provisorisch mit einem Klettband an der
Akkuplatte befestigen und die Platte in der Mechanik einhängen.
Setzen Sie die Haube auf und heben Sie den Hubschrauber hoch. Drehen Sie dazu die Blattgriffe des Hauptrotors ohne
Hauptrotorblätter quer zur Mechanik und heben Sie dann den Hubschrauber hoch indem sie jeweils einen Finger oder
eine Leiste unter einen Blattgriff legen. Die Mechanik sollte sich dann weder nach vorne noch nach hinten neigen,
sondern so wie sie auf dem Tisch stand ganz wenig nach vorne geneigt hängen bleiben.
Durch Verschieben des Akkus können Sie so den korrekten Schwerpunkt einstellen. In dem Beispiel oben hat der 6S-
Akku ein Gewicht von 850g und das Maß „X", um das der Akku nach vorne heraussteht, beträgt 50mm.
Viel leichter als 800g sollte ein 6- oder 7S Akkupack nicht sein, da man sonst den Schwerpunkt nicht hinbekommt, ohne
das der Akku vorne an die Haube stößt. Der 12S-Akku oben im Beispiel hat ein Gewicht von 1450g.
Achtung! Bei der langen Akkuschiene dürfen im Bereich mit dem eingezeichneten
verwendet werden, da diese Stelle knapp unter dem Riemenspanner liegt, so dass sie diesen unter Umständen berühren.
Zur Verriegelung des Akkuhalters wird die Reglerplatte
kräftig nach unten gedrückt, bis die Reglerplatten-
verriegelung hörbar in den Querbolzen der Akkuplatte
einrastet (gelber Pfeil). Am besten greifen Sie dazu mit
den Fingern unter den Akku und drücken mit den
Daumen auf den Regler. Zum Lösen der Verriegelung
greifen Sie mit den Fingern unter die Reglerplatte und
drücken mit dem Daumen auf der gegenüberliegenden
Seite des Querbolzens.
Achtung! Vergessen Sie niemals vor dem Flug den Akku
zu verriegeln, da er ansonsten unweigerlich nach unten
in die Haube fällt.
gelben Kreis keine Klettbänder
58
