C h a s s i s u n t e r b a u
C h a s s i s u n t e r t e i l
0202
0203
0238
0239
0253
0253a Gummipuffer
G0312
M0310
WL03

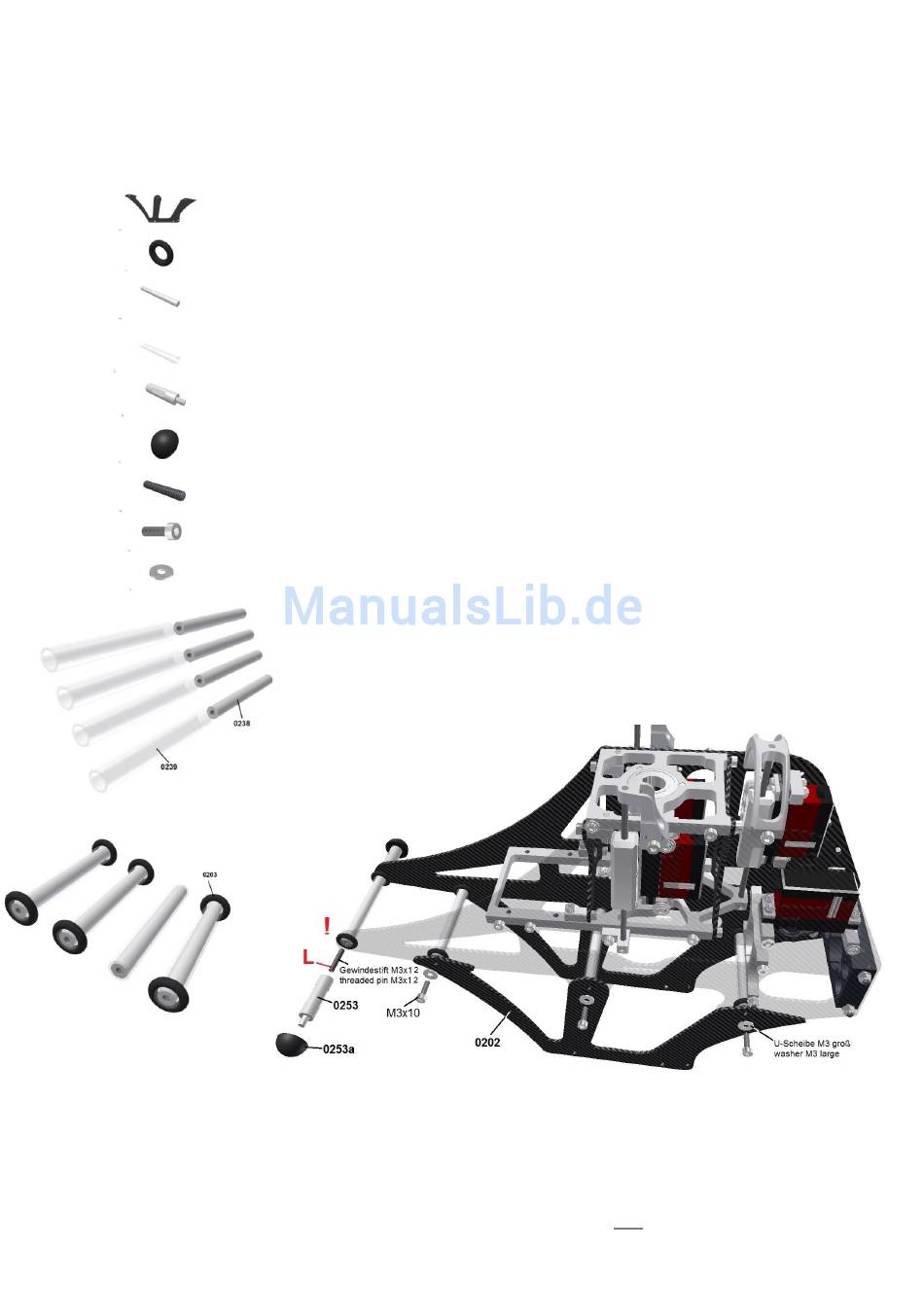

Die unteren Chassisplatten werden, wie auf dem Bild oben zu ersehen, jeweils von außen auf die beiden
Chassisoberteile aufgesetzt und mit Hilfe der Distanzbolzen
obere Chassisplatte transparent dargestellt.
Achtung!
Der Bolzen ohne die O-Ringe wird an Position drei von vorne montiert. Der vordere Distanzbolzen wird mit Hilfe
der beiden Haubenbolzen
Haubenbolzen ein und lassen Sie den Sicherungskleber erst trocknen bevor Sie damit den Abstandsbolzen
festschrauben. Auf der Seite die in den Abstandsbolzen eingeschraubt wird, sollte kein Loctite aufgetragen werden.
Die Gummipuffer
0253a
werden außen auf die Haubenhalter
Chassisplatten unten
O-Ring 7x3
Abstandsbolzen 6x58
Siliconschlauch 58mm
Haubenhalter vorne
Gewindestift M3x12
Inbusschraube M3x10
U-Scheibe M3 groß
Schieben Sie die Siliconschläuche
0239
auf die Bolzen
anschließend auf drei der Bolzen
jeweils zwei O-Ringe
dass
sie
mit
abschließen.
0253
fixiert. Schrauben Sie dazu den Gewindestift M3x12 mit Loctite ca. 5mm in den
0238
und
0207
so auf,
der
Stirnseite
0238
verbunden (zur besseren Anschauung ist die linke
0253
aufgesteckt.
(Baugruppe 2)
