Kapitel – 2
T a u m e l s c h e i b e
0400a
0400b
0400c
0400d
0400e
0400f
0400g
0400h
G0304S
P2508
C2506

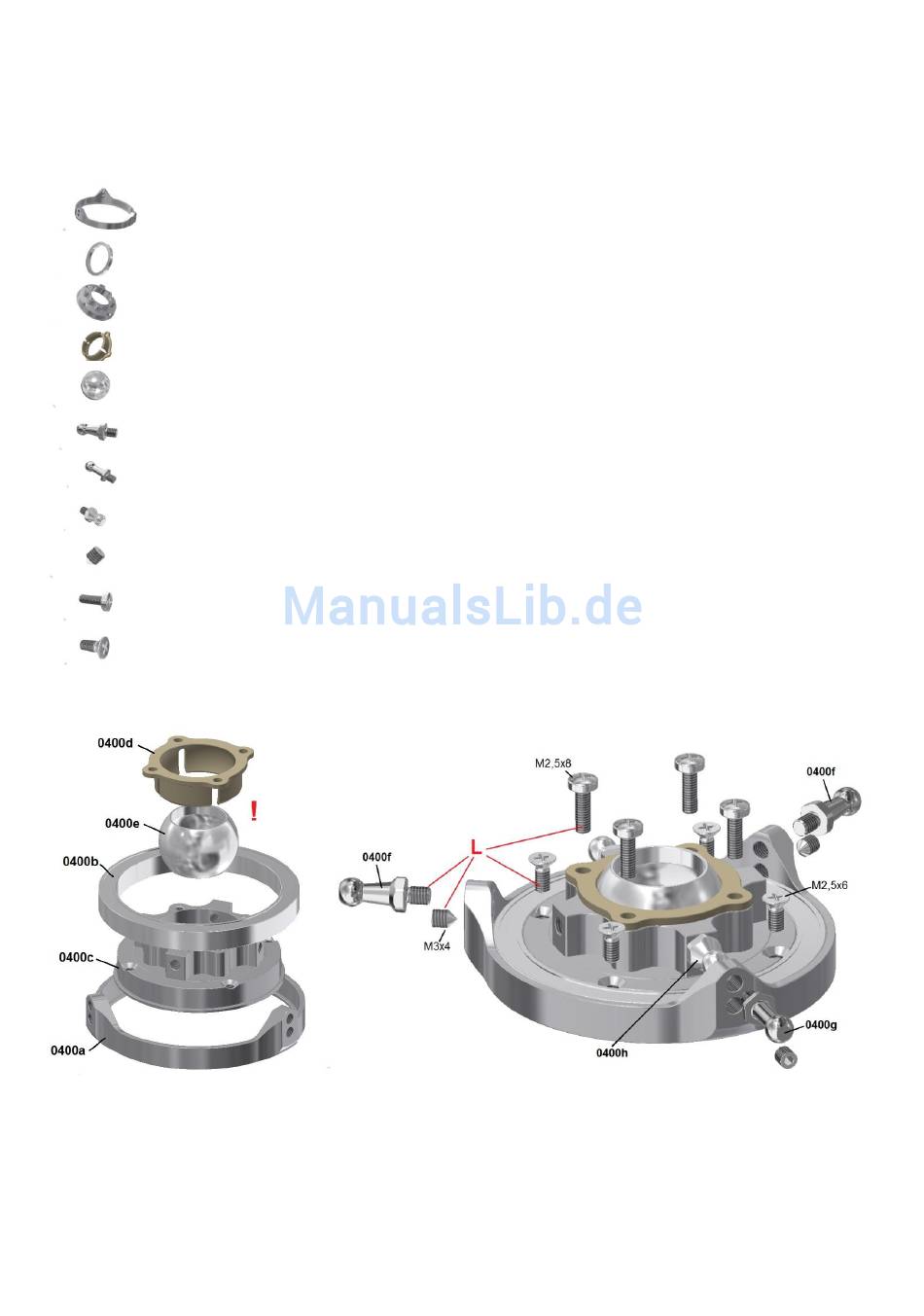

Der Grundkörper der Taumelscheibe wird generell fertig montiert ausgeliefert. Im Falle eines Lagerschadens besteht die
Möglichkeit die Taumelscheibe komplett in alle Einzelteile zu zerlegen.
Im Folgenden ist die Vorgehensweise des Zusammenbaus beschrieben, damit Sie z.B. im Falle eines Lagertausches die
Vorgehensweise nachvollziehen können und wissen, worauf zu achten ist.
R o t o r w e l l e n e i n h e i t
Taumelscheibenaußenring
Lager 45x55x6
Taumelscheibeninnenring
Schwenklagerschale
Schwenklagerkugel
Kugelbolzen M3x4 / 9mm
Kugelbolzen M3x4 - 9mm (Spezial-Nick)
Kugelbolzen M3x4 / 6mm
Made M3x4 mit Spitze
Kreuzschlitzschraube M2,5x8
Senkkopfschraube M2,5x6
(Baugruppe 4)
1
1
1
1
1
2
1
2
3
4
4
15
