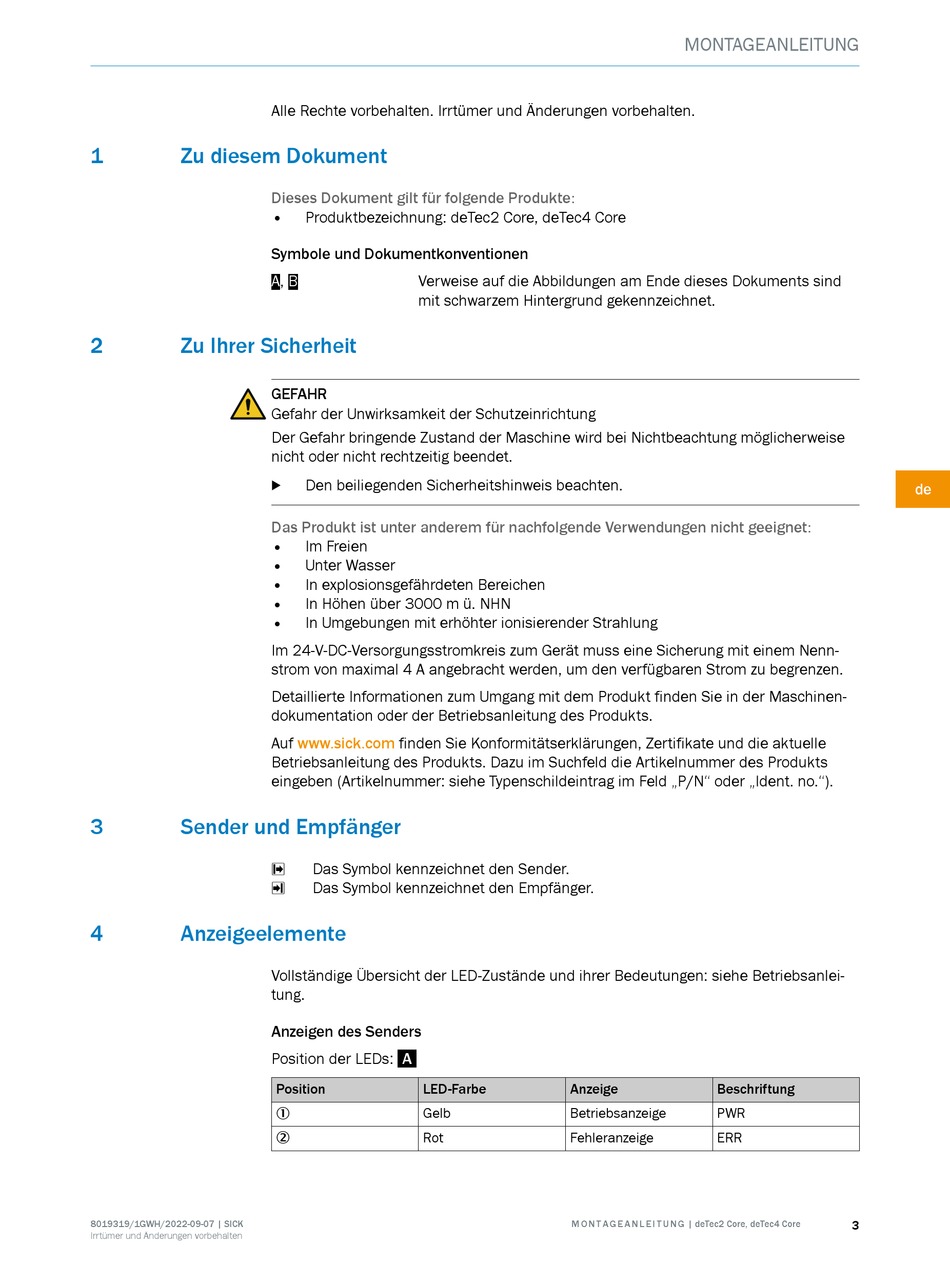

Zu diesem Dokument

2 Zu Ihrer Sicherheit
3 Sender und Empfänger
4

Anzeigeelemente

8019319/1GWH/2022-09-07 | SICK
Irrtümer und Änderungen vorbehalten
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
Dieses Dokument gilt für folgende Produkte:
• Produktbezeichnung: deTec2 Core, deTec4 Core
Symbole und Dokumentkonventionen
A, B Verweise auf die Abbildungen am Ende dieses Dokuments sind
mit schwarzem Hintergrund gekennzeichnet.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Den beiliegenden Sicherheitshinweis beachten.
b
Das Produkt ist unter anderem für nachfolgende Verwendungen nicht geeignet:
• Im Freien
• Unter Wasser
• In explosionsgefährdeten Bereichen
• In Höhen über 3000 m ü. NHN
• In Umgebungen mit erhöhter ionisierender Strahlung
Im 24-V-DC-Versorgungsstromkreis zum Gerät muss eine Sicherung mit einem Nenn‐
strom von maximal 4 A angebracht werden, um den verfügbaren Strom zu begrenzen.
Detaillierte Informationen zum Umgang mit dem Produkt finden Sie in der Maschinen‐
dokumentation oder der Betriebsanleitung des Produkts.
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N" oder „Ident. no.").
Das Symbol kennzeichnet den Sender.
s
Das Symbol kennzeichnet den Empfänger.
r
Vollständige Übersicht der LED-Zustände und ihrer Bedeutungen: siehe Betriebsanlei‐
tung.
Anzeigen des Senders
Position der LEDs: A
Position LED-Farbe
Gelb
1
Rot
2
MONTAGEANLEITUNG
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
