7.1
...Platine ADX/CJ Serien Nr.
nur folgende Nr. einbauen
FBG
ADX
CJ
7.2

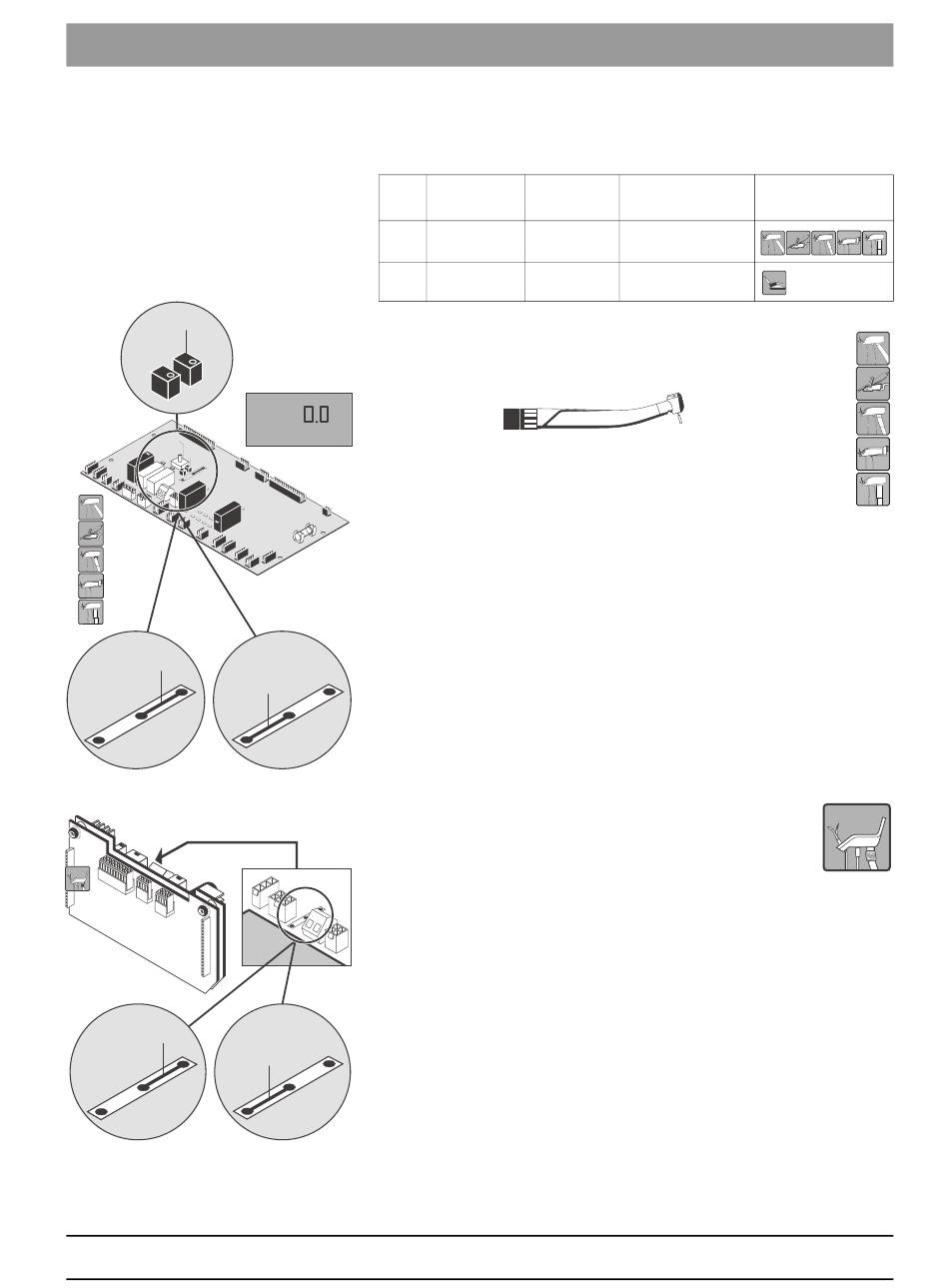

... Platine ADX im Arztelement
Luftdruckanzeige / Display für Turbine einstellen:
A
Turbine ziehen
bar
Mit dem Widerstand R297 wird am Display der Wert 0.0 eingestellt,
falls notwendig.
ADX
7.3
... Heizleistung Wasser für Sprayvit
16V
Werkseitig ist die Platine ADX für 24V Heizleistung (Wasser) der Sprayvit
ausgelegt.
X30
Durch Umlöten der Brücke an X30 kann die Heizleistung auf 16V reduziert
werden.
7.4
... Platine HP im Helferinelement
Heizleistung Wasser für SPRAYVIT:
Werkseitig ist die Platine HP für 24V Heizleistung (Wasser) der
Sprayvit ausgelegt.
JU1
Durch Umlöten der Brücke an JU1 kann die Heizleistung auf 16V reduziert
werden.
16V
JU1
7 Zu beachten bei Tausch von ...
Sach-Nr.
Ersatzteil-
Nr.
59 71 234
60 28 992
59 69 675
58 63 498
70.000
≥
Reparaturteil-Nr.
59 71 267
59 69 691
7 – 3
