6.1.2. Auspuffschiebereinstellung

Für den Motor mit geschlossenem (Leistungskurve 1) bzw. geöffnetem Auslassschieber
(Leistungskurve 2) ergeben sich zwei unterschiedliche Leistungskurven (Diagramm 2). Die optimale
Leistungscharakteristik des Motors wird dann erzielt, wenn sich der Öffnungszeitpunkt des
Auslassschiebers im Schnittpunkt der beiden Leistungskurven befindet.
Das Diagramm stellt die Situation – zum besseren Verständnis – überzeichnet dar.
Bei falsch eingestelltem
Beschleunigungspotential (Diagramm 2 – grauer bzw. schraffierter Bereich).
Öffnet der Schieber zu früh, folgt der Motor der Leistungskurve 2 (für offenen Auspuffschieber), die
bei dieser Drehzahl noch geringere Leistung bietet, dadurch lassen Sie Leistung ungenützt.
Öffnet der Schieber zu spät, folgt der Motor der Leistungskurve 1 (für geschlossenen
Auspuffschieber), die bei dieser Drehzahl bereits geringere Leistung bietet, dadurch lassen Sie
Leistung ungenützt.
Der Motor erreicht auch bei falsch eingestelltem Auspuffschieber seine Höchstleistung, jedoch bleibt
Leistung und damit Beschleunigungspotential ungenützt.
Motorleistung [kW],
performance of engine [kW]
26
24
22
20
18
16
14
12
Leistungskurve 1
10
performance curve 1
8
6
4
2
0

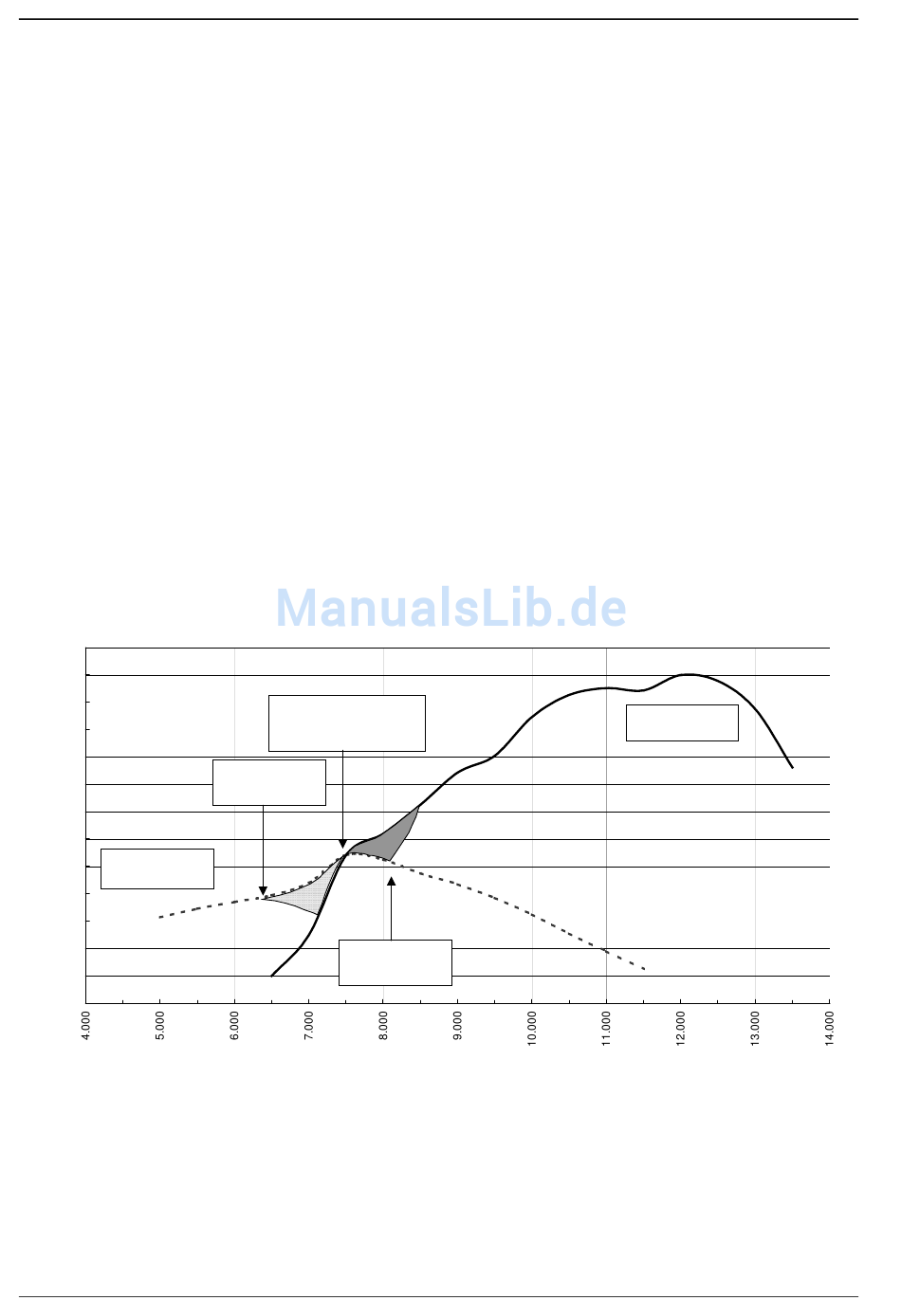

Diagramm 2
