Gebrauchsanweisung TRAVELER
korrigieren. Durch Öffnen der M6 Befesti-
gungsklemmschrauben (SW 5 mm) an den
Fußauflagehalteplatten können diese wieder in
die korrekte Position geschoben werden. Die
Vorgehensweise entnehmen Sie Kapitel 24.1.
24.7 Fußstütze Swing away

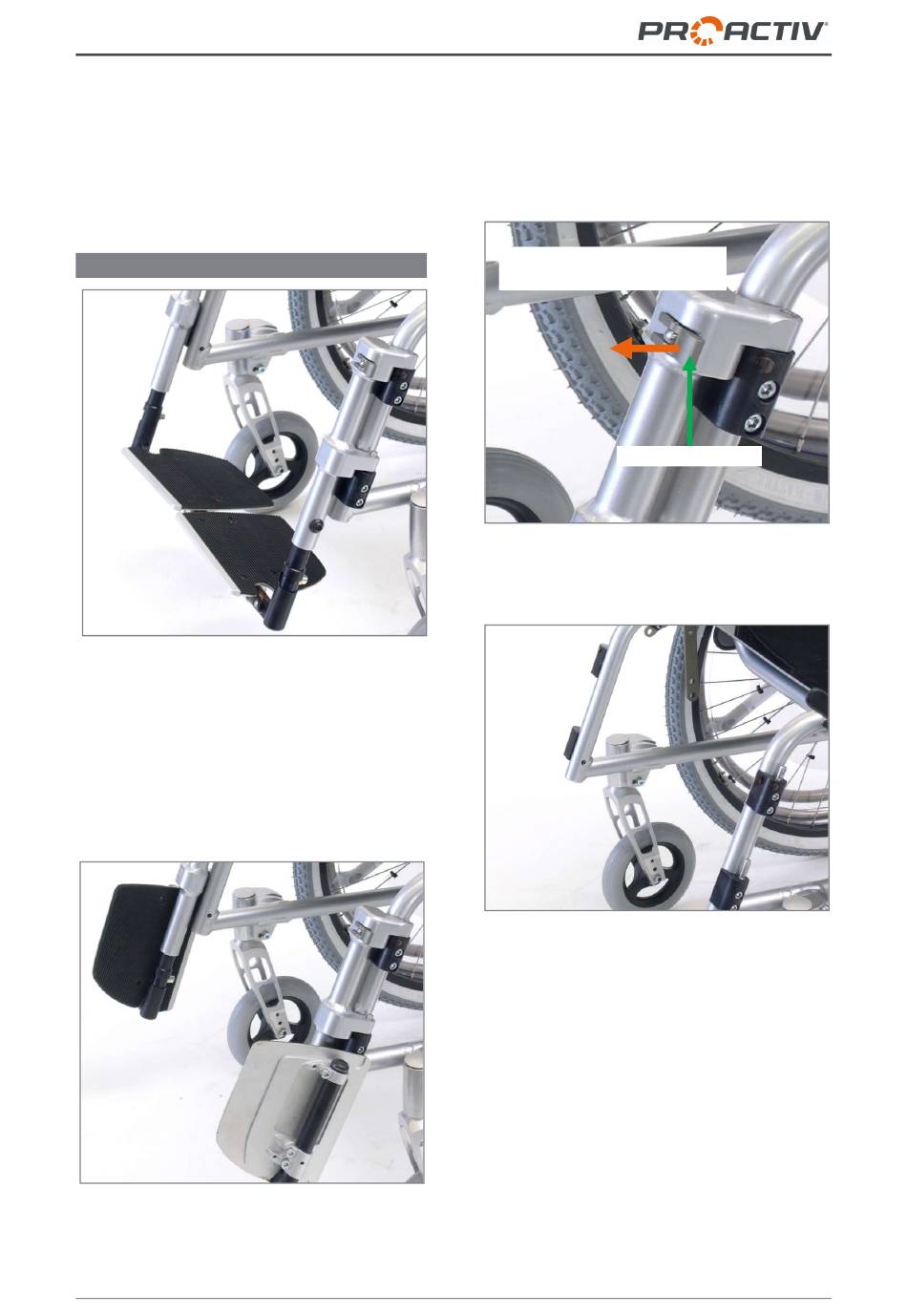

Abbildung 118: Fußstütze Swing away, in
Standardposition
Zum Hochklappen eines der beiden Fußstütz-
enteile greifen Sie dieses und klappen Sie es
seitlich hoch. Sie können außerdem das Fuß-
stützenteil nach außen drehen bzw. schwen-
ken.
Abbildung 119: Beide Fußstützenteile hochgeklappt
und nach außen gedreht
Zur Abnahme der Fußstützenteile stellen Sie
die Rastbolzen-Hebel auf beiden Seiten senk-
recht zur Halterung nach vorne und ziehen Sie
dann beide Fußstützenteile nach oben aus der
Halterung.
Rastbolzen-Hebel senkrecht
zur Halterung stellen
Rastbolzen-Hebel
Abbildung 120: Rastbolzen-Hebel zur Abnahme der
Swing away Fußstütze senkrecht stellen
Abbildung 121: Swing away Fußstütze abgenom-
men
Zur Längeneinstellung der Fußstützen-Hal-
terohre bzw. Anpassung der Unterschen-
kellänge müssen die M6 Befestigungsschrau-
ben (SW 4 mm) auf beiden Seiten gelöst wer-
den. Die Fußstützen-Halterohre werden dann
entlang ihrer Langlöcher verschoben und so in
die richtige Position gebracht. Es ist darauf zu
achten, dass die Fußstützen-Halterohre nach
der Einstellung auf beiden Seiten gleich lang
sind.
