Gebrauchsanweisung NJ1 el. & FREAK el. Kompaktbike
Hoch-
schalten
Runter-
schalten
Abbildung 14: Kinnbedienung über Taster
Weitere Informationen zu den Kettenschaltun-
gen entnehmen Sie bitte den Anleitungen des
Schaltungsherstellers.

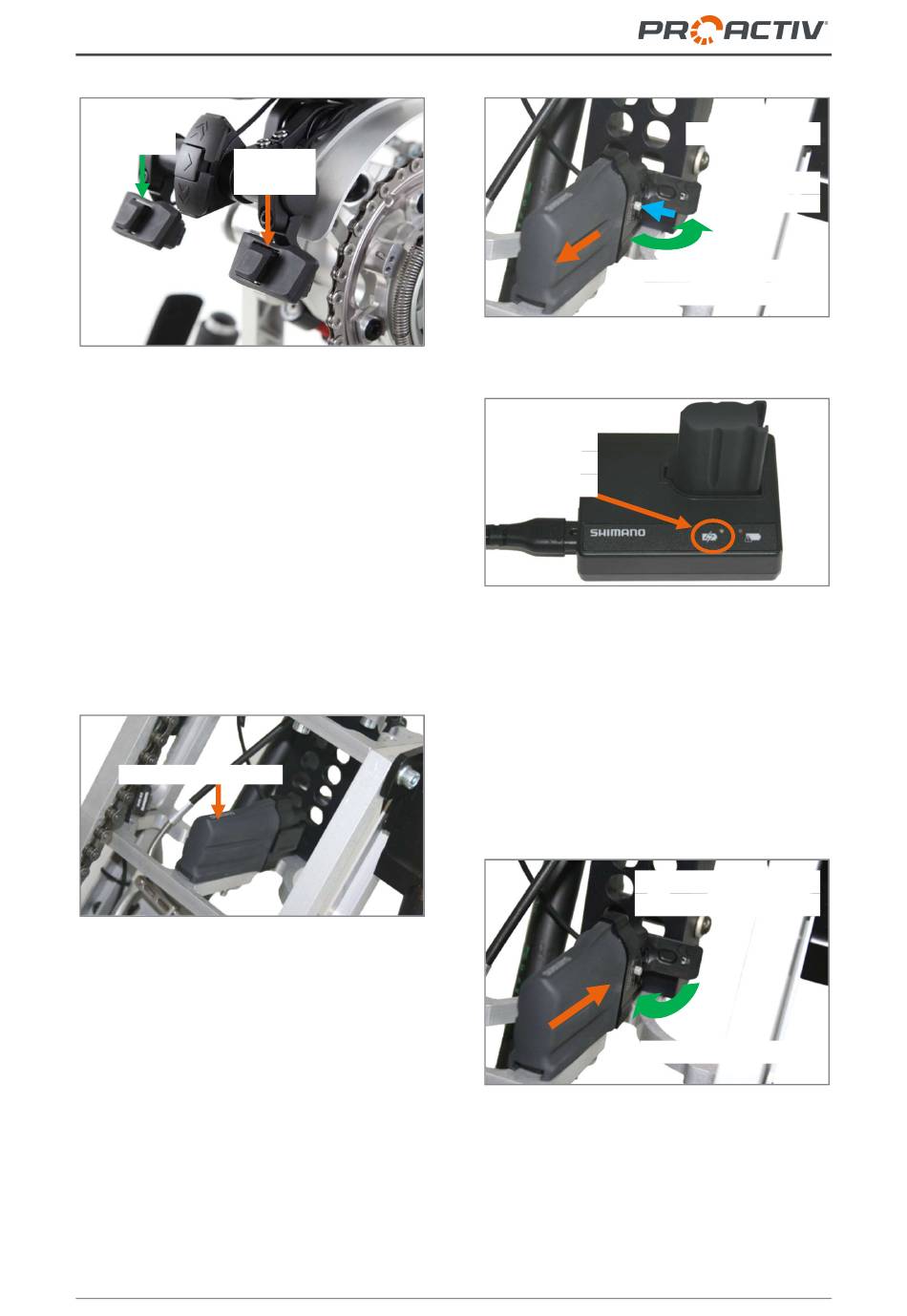

17.3.2 Laden des Akkus bei elektronischen
Shimano Schaltungen
Auf dem Display ist auch der Akkuladestand
der elektronischen Schaltung sichtbar. Bei
geringem Ladestand (d.h. wenn nur noch ein
Akku-Balken angezeigt wird) muss der Akku
wieder aufgeladen werden.
Akku der Schaltung
Abbildung 15: Akku der elektronischen Schaltung
Alfine Di2
Dazu wird der Akku folgendermaßen entnom-
men: Die seitliche Klappe wird geöffnet und
der Druckknopf eingedrückt (Abb. 16). Jetzt
kann der Akku entlang der Haltschiene her-
ausgezogen und mit dem im Lieferumfang
befindlichen Ladegerät geladen werden. Wäh-
rend des Ladevorgangs ist eine orangene
Leuchte sichtbar (Abb. 17).
3. Akku entlang Halte-
schiene herausziehen
Abbildung 16: Akku zum Laden entnehmen
Anzeige des
Ladestatus
(orangene
Leuchte)
Abbildung 17: Akku im Ladegerät
Der vollgeladene Akku (am Ladegerät sichtbar,
wenn die orangene Leuchte erlischt) wird wie-
der entlang der Haltschiene soweit eingescho-
ben bis ein leichter Widerstand zu spüren ist.
Mit dem Schließen der seitlichen Klappe wird
der Akku dann vollständig fixiert und ist fest
angeschlossen. Jetzt ist die Schaltung wieder
einsatzbereit.
1. Akku entlang Halte-
schiene einschieben
2. Klappe schließen
Abbildung 18: Akku nach dem Laden wieder an-
schließen
1. Klappe öffnen
2. Druckknopf
drücken
18
