11
STÖRUNGSBEHEBUNG

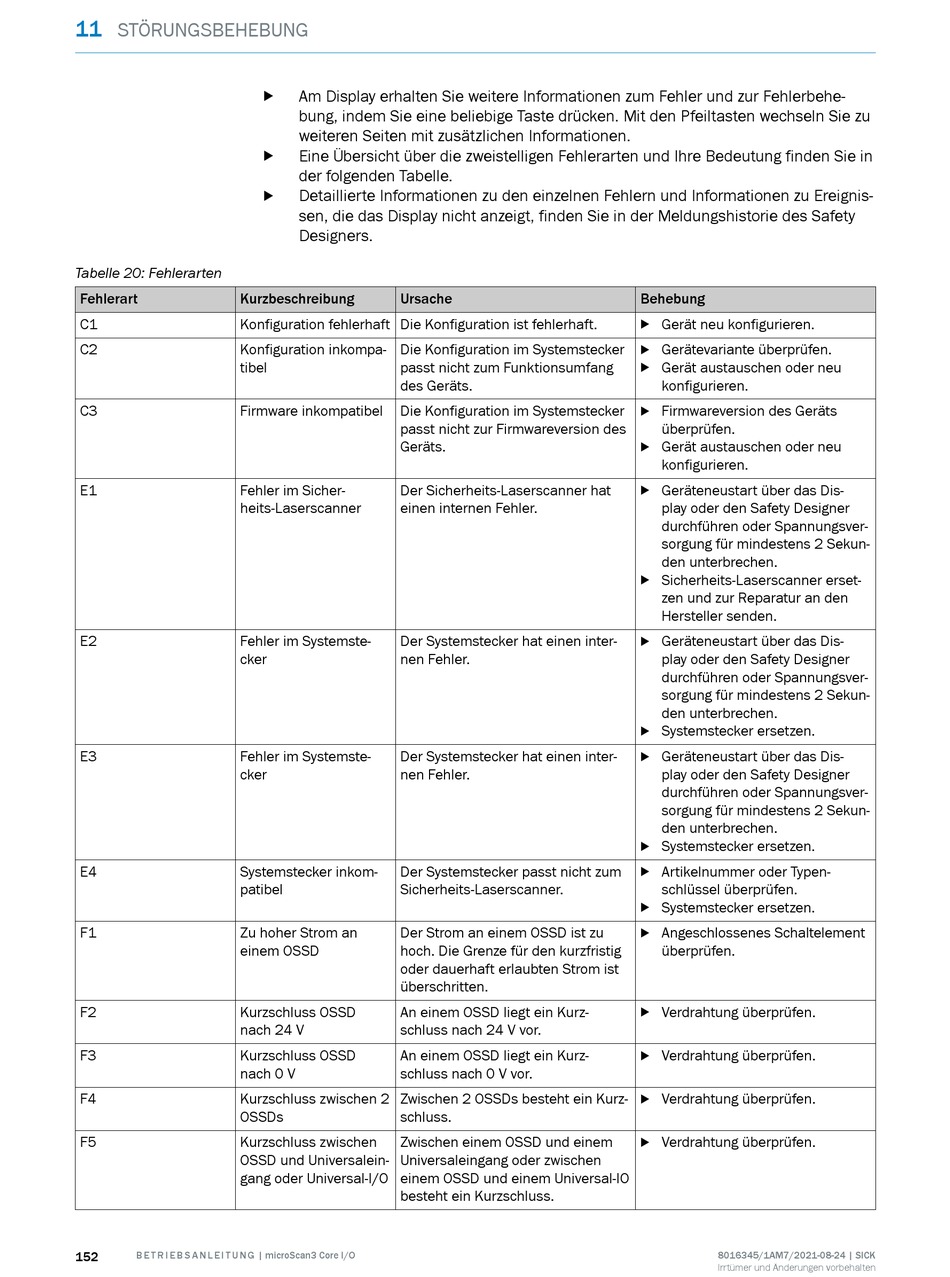

Tabelle 20: Fehlerarten
Fehlerart
Kurzbeschreibung
C1
Konfiguration fehlerhaft Die Konfiguration ist fehlerhaft.
C2
Konfiguration inkompa‐
tibel
C3
Firmware inkompatibel
E1
Fehler im Sicher‐
heits-Laserscanner
E2
Fehler im Systemste‐
cker
E3
Fehler im Systemste‐
cker
E4
Systemstecker inkom‐
patibel
F1
Zu hoher Strom an
einem OSSD
F2
Kurzschluss OSSD
nach 24 V
F3
Kurzschluss OSSD
nach 0 V
F4
Kurzschluss zwischen 2
OSSDs
F5
Kurzschluss zwischen
OSSD und Universalein‐
gang oder Universal-I/O
152
B E T R I E B S A N L E I T U N G | microScan3 Core I/O
Am Display erhalten Sie weitere Informationen zum Fehler und zur Fehlerbehe‐
b
bung, indem Sie eine beliebige Taste drücken. Mit den Pfeiltasten wechseln Sie zu
weiteren Seiten mit zusätzlichen Informationen.
Eine Übersicht über die zweistelligen Fehlerarten und Ihre Bedeutung finden Sie in
b
der folgenden Tabelle.
Detaillierte Informationen zu den einzelnen Fehlern und Informationen zu Ereignis‐
b
sen, die das Display nicht anzeigt, finden Sie in der Meldungshistorie des Safety
Designers.
Ursache
Die Konfiguration im Systemstecker
passt nicht zum Funktionsumfang
des Geräts.
Die Konfiguration im Systemstecker
passt nicht zur Firmwareversion des
Geräts.
Der Sicherheits-Laserscanner hat
einen internen Fehler.
Der Systemstecker hat einen inter‐
nen Fehler.
Der Systemstecker hat einen inter‐
nen Fehler.
Der Systemstecker passt nicht zum
Sicherheits-Laserscanner.
Der Strom an einem OSSD ist zu
hoch. Die Grenze für den kurzfristig
oder dauerhaft erlaubten Strom ist
überschritten.
An einem OSSD liegt ein Kurz‐
schluss nach 24 V vor.
An einem OSSD liegt ein Kurz‐
schluss nach 0 V vor.
Zwischen 2 OSSDs besteht ein Kurz‐
schluss.
Zwischen einem OSSD und einem
Universaleingang oder zwischen
einem OSSD und einem Universal-IO
besteht ein Kurzschluss.
Behebung
b Gerät neu konfigurieren.
b Gerätevariante überprüfen.
b Gerät austauschen oder neu
konfigurieren.
b Firmwareversion des Geräts
überprüfen.
b Gerät austauschen oder neu
konfigurieren.
b Geräteneustart über das Dis‐
play oder den Safety Designer
durchführen oder Spannungsver‐
sorgung für mindestens 2 Sekun‐
den unterbrechen.
b Sicherheits-Laserscanner erset‐
zen und zur Reparatur an den
Hersteller senden.
b Geräteneustart über das Dis‐
play oder den Safety Designer
durchführen oder Spannungsver‐
sorgung für mindestens 2 Sekun‐
den unterbrechen.
b Systemstecker ersetzen.
b Geräteneustart über das Dis‐
play oder den Safety Designer
durchführen oder Spannungsver‐
sorgung für mindestens 2 Sekun‐
den unterbrechen.
b Systemstecker ersetzen.
b Artikelnummer oder Typen‐
schlüssel überprüfen.
b Systemstecker ersetzen.
b Angeschlossenes Schaltelement
überprüfen.
b Verdrahtung überprüfen.
b Verdrahtung überprüfen.
b Verdrahtung überprüfen.
b Verdrahtung überprüfen.
