13
TECHNISCHE DATEN
13.7 Maßzeichnungen
174 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
112
Ø 99,5

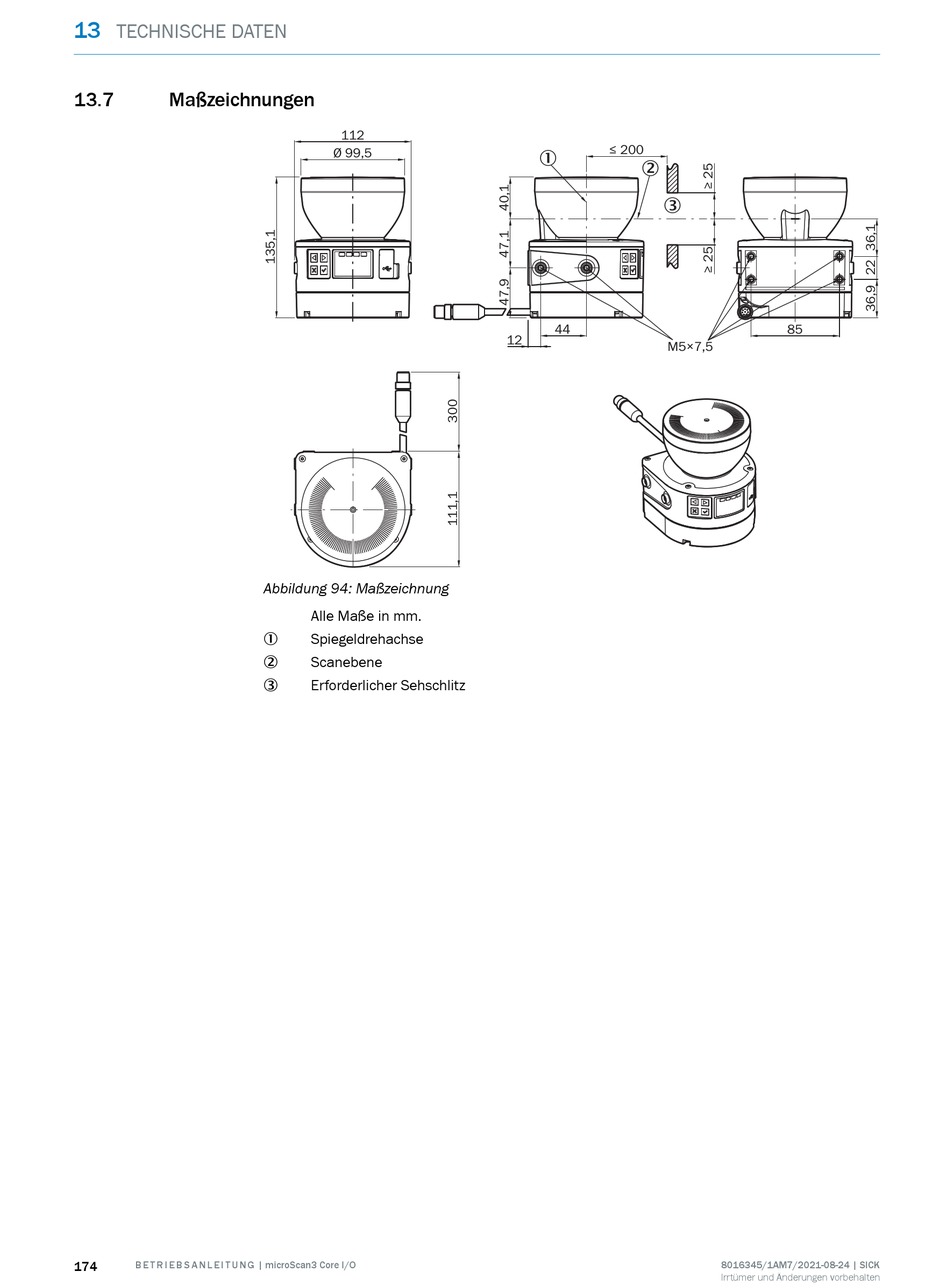

Abbildung 94: Maßzeichnung
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Erforderlicher Sehschlitz
3
≤ 200
1
2
3
44
12
M5×7,5
85
