10
INSTANDHALTUNG
10.4

Sicherheits-Laserscanner tauschen

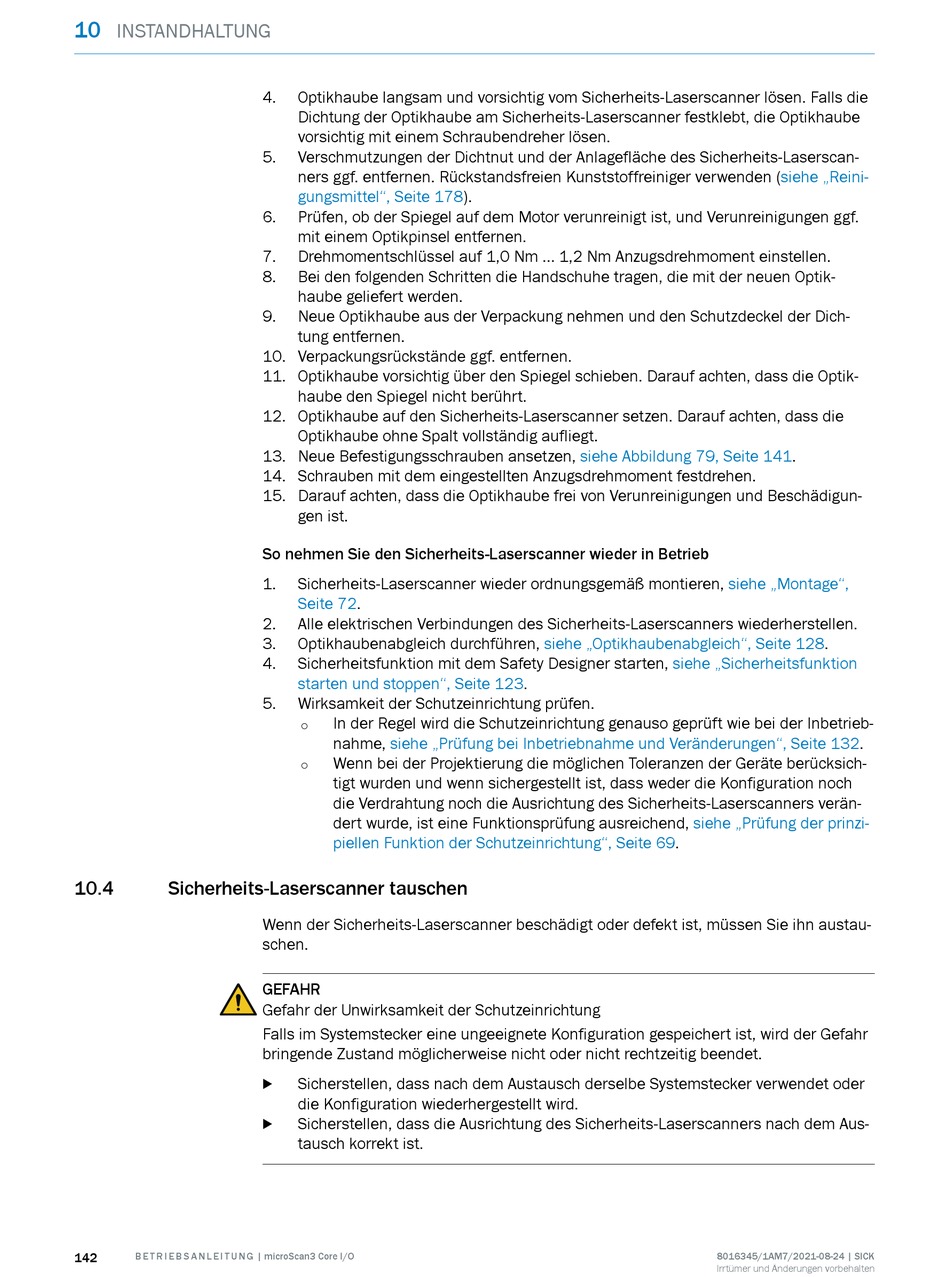

142 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
4. Optikhaube langsam und vorsichtig vom Sicherheits-Laserscanner lösen. Falls die
Dichtung der Optikhaube am Sicherheits-Laserscanner festklebt, die Optikhaube
vorsichtig mit einem Schraubendreher lösen.
5. Verschmutzungen der Dichtnut und der Anlagefläche des Sicherheits-Laserscan‐
ners ggf. entfernen. Rückstandsfreien Kunststoffreiniger verwenden
gungsmittel", Seite 178).
6. Prüfen, ob der Spiegel auf dem Motor verunreinigt ist, und Verunreinigungen ggf.
mit einem Optikpinsel entfernen.
7. Drehmomentschlüssel auf 1,0 Nm ... 1,2 Nm Anzugsdrehmoment einstellen.
8. Bei den folgenden Schritten die Handschuhe tragen, die mit der neuen Optik‐
haube geliefert werden.
9. Neue Optikhaube aus der Verpackung nehmen und den Schutzdeckel der Dich‐
tung entfernen.
10. Verpackungsrückstände ggf. entfernen.
11. Optikhaube vorsichtig über den Spiegel schieben. Darauf achten, dass die Optik‐
haube den Spiegel nicht berührt.
12. Optikhaube auf den Sicherheits-Laserscanner setzen. Darauf achten, dass die
Optikhaube ohne Spalt vollständig aufliegt.
13. Neue Befestigungsschrauben ansetzen,
14. Schrauben mit dem eingestellten Anzugsdrehmoment festdrehen.
15. Darauf achten, dass die Optikhaube frei von Verunreinigungen und Beschädigun‐
gen ist.
So nehmen Sie den Sicherheits-Laserscanner wieder in Betrieb
1. Sicherheits-Laserscanner wieder ordnungsgemäß montieren,
Seite 72.
2. Alle elektrischen Verbindungen des Sicherheits-Laserscanners wiederherstellen.
3. Optikhaubenabgleich durchführen,
4. Sicherheitsfunktion mit dem Safety Designer starten,
starten und stoppen", Seite
5. Wirksamkeit der Schutzeinrichtung prüfen.
In der Regel wird die Schutzeinrichtung genauso geprüft wie bei der Inbetrieb‐
°
nahme, siehe „Prüfung bei Inbetriebnahme und Veränderungen", Seite
Wenn bei der Projektierung die möglichen Toleranzen der Geräte berücksich‐
°
tigt wurden und wenn sichergestellt ist, dass weder die Konfiguration noch
die Verdrahtung noch die Ausrichtung des Sicherheits-Laserscanners verän‐
dert wurde, ist eine Funktionsprüfung ausreichend,
piellen Funktion der Schutzeinrichtung", Seite
Wenn der Sicherheits-Laserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass nach dem Austausch derselbe Systemstecker verwendet oder
b
die Konfiguration wiederhergestellt wird.
Sicherstellen, dass die Ausrichtung des Sicherheits-Laserscanners nach dem Aus‐
b
tausch korrekt ist.
siehe Abbildung 79, Seite
siehe „Optikhaubenabgleich", Seite
siehe „Sicherheitsfunktion
123.
69.
(siehe „Reini‐
141.
siehe „Montage",
128.
132.
siehe „Prüfung der prinzi‐
