Mit der OK-Taste zeigen Sie Details zur aktuellen Information an oder bestätigen einen
4
Menüpunkt. Drücken Sie die OK-Taste zweimal, um das Menü aufzurufen.
Wenn Sie einige Zeit keine Taste drücken, wechselt das Display zurück zur Statusan‐
zeige.
Statusanzeige
Das Display zeigt aktuelle Informationen zum Status des Sicherheits-Laserscanners.
Das Display schaltet nach ca. 60 s ab, wenn alle Felder frei sind und keine andere
Meldung angezeigt wird.
Wenn das Display ausgeschaltet ist, drücken Sie eine beliebige Taste, um das
b
Display zu aktivieren.
Drücken Sie eine beliebige Taste, um weitere Details zur angezeigten Statusinfor‐
b
mation zu erhalten.
Rechts oben im Display wird angezeigt, ob mehrere Seiten mit Detailinformationen
b
vorhanden sind.
Drücken Sie die Pfeiltasten, um zwischen mehreren Seiten mit Detailinformatio‐
b
nen zu wechseln.

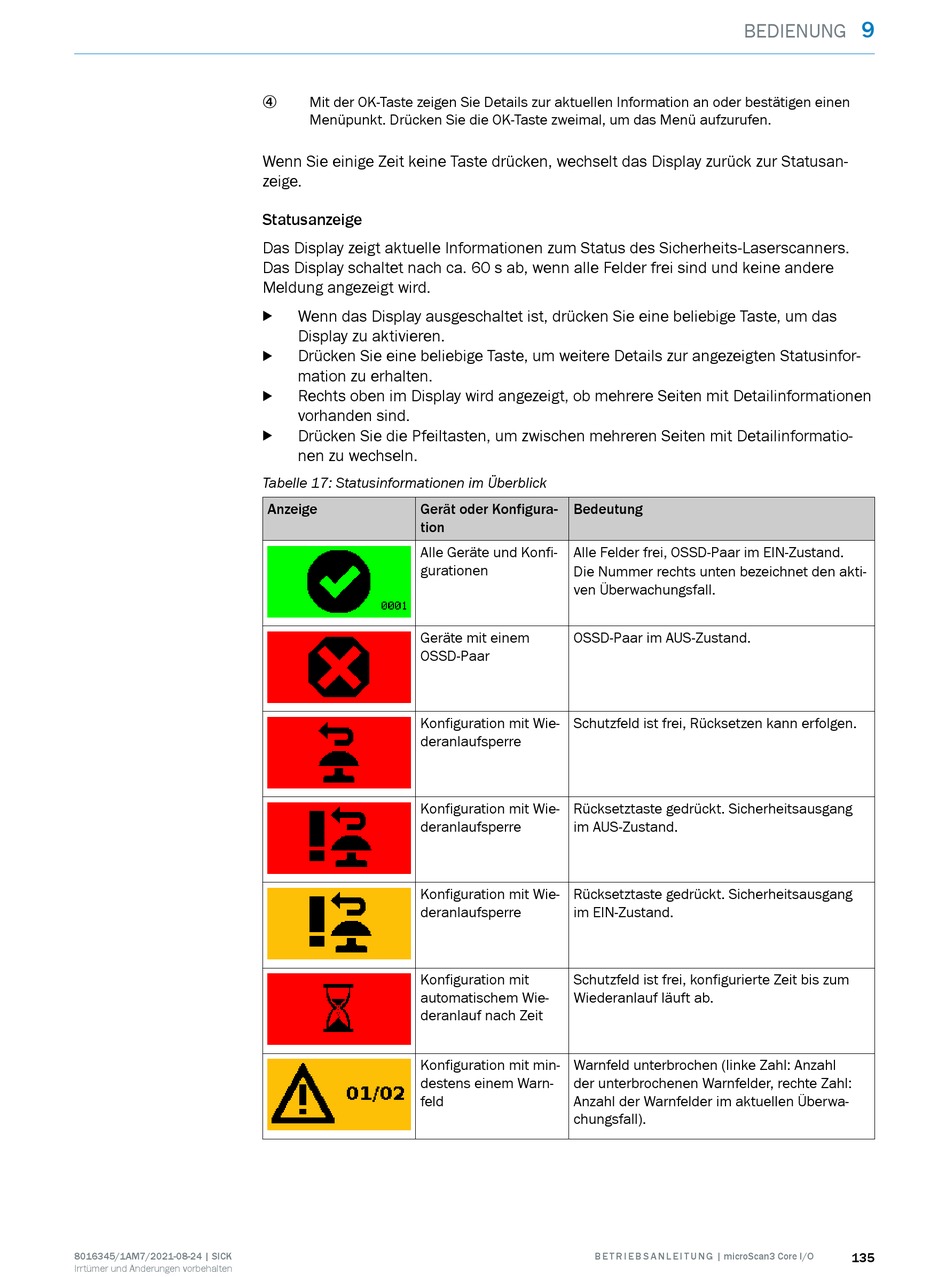

Tabelle 17: Statusinformationen im Überblick
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte mit einem
OSSD-Paar
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit
automatischem Wie‐
deranlauf nach Zeit
Konfiguration mit min‐
destens einem Warn‐
feld
BEDIENUNG
Bedeutung
Alle Felder frei, OSSD-Paar im EIN-Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
OSSD-Paar im AUS-Zustand.
Schutzfeld ist frei, Rücksetzen kann erfolgen.
Rücksetztaste gedrückt. Sicherheitsausgang
im AUS-Zustand.
Rücksetztaste gedrückt. Sicherheitsausgang
im EIN-Zustand.
Schutzfeld ist frei, konfigurierte Zeit bis zum
Wiederanlauf läuft ab.
Warnfeld unterbrochen (linke Zahl: Anzahl
der unterbrochenen Warnfelder, rechte Zahl:
Anzahl der Warnfelder im aktuellen Überwa‐
chungsfall).
