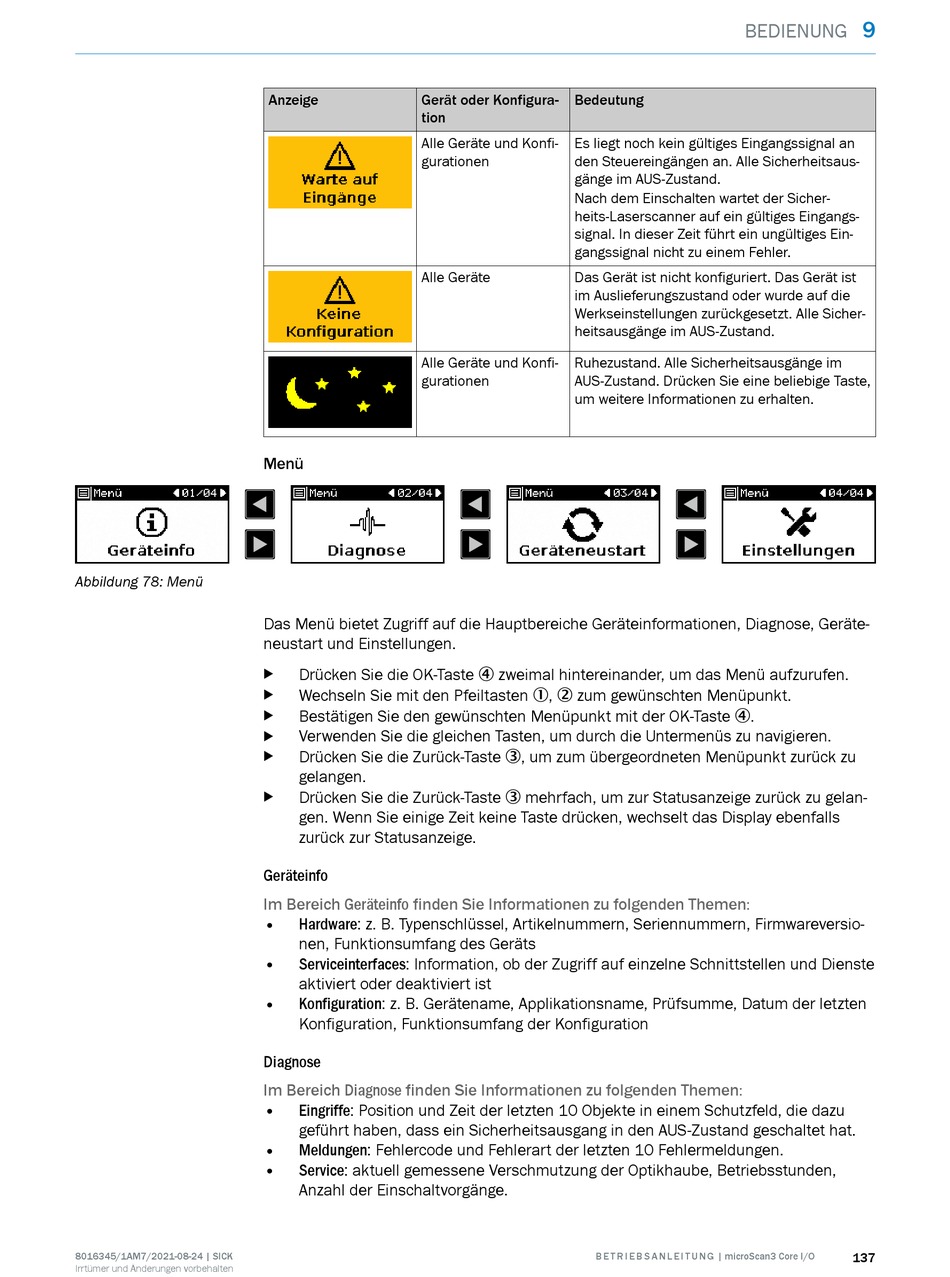

Abbildung 78: Menü
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Alle Geräte
Alle Geräte und Konfi‐
gurationen
Menü
Das Menü bietet Zugriff auf die Hauptbereiche Geräteinformationen, Diagnose, Geräte‐
neustart und Einstellungen.
Drücken Sie die OK-Taste 4 zweimal hintereinander, um das Menü aufzurufen.
b
Wechseln Sie mit den Pfeiltasten 1, 2 zum gewünschten Menüpunkt.
b
Bestätigen Sie den gewünschten Menüpunkt mit der OK-Taste 4.
b
Verwenden Sie die gleichen Tasten, um durch die Untermenüs zu navigieren.
b
Drücken Sie die Zurück-Taste 3, um zum übergeordneten Menüpunkt zurück zu
b
gelangen.
Drücken Sie die Zurück-Taste 3 mehrfach, um zur Statusanzeige zurück zu gelan‐
b
gen. Wenn Sie einige Zeit keine Taste drücken, wechselt das Display ebenfalls
zurück zur Statusanzeige.
Geräteinfo
Im Bereich Geräteinfo finden Sie Informationen zu folgenden Themen:
•
Hardware: z. B. Typenschlüssel, Artikelnummern, Seriennummern, Firmwareversio‐
nen, Funktionsumfang des Geräts
• Serviceinterfaces: Information, ob der Zugriff auf einzelne Schnittstellen und Dienste
aktiviert oder deaktiviert ist
• Konfiguration: z. B. Gerätename, Applikationsname, Prüfsumme, Datum der letzten
Konfiguration, Funktionsumfang der Konfiguration
Diagnose
Im Bereich Diagnose finden Sie Informationen zu folgenden Themen:
• Eingriffe: Position und Zeit der letzten 10 Objekte in einem Schutzfeld, die dazu
geführt haben, dass ein Sicherheitsausgang in den AUS-Zustand geschaltet hat.
• Meldungen: Fehlercode und Fehlerart der letzten 10 Fehlermeldungen.
• Service: aktuell gemessene Verschmutzung der Optikhaube, Betriebsstunden,
Anzahl der Einschaltvorgänge.
BEDIENUNG
Bedeutung
Es liegt noch kein gültiges Eingangssignal an
den Steuereingängen an. Alle Sicherheitsaus‐
gänge im AUS-Zustand.
Nach dem Einschalten wartet der Sicher‐
heits-Laserscanner auf ein gültiges Eingangs‐
signal. In dieser Zeit führt ein ungültiges Ein‐
gangssignal nicht zu einem Fehler.
Das Gerät ist nicht konfiguriert. Das Gerät ist
im Auslieferungszustand oder wurde auf die
Werkseinstellungen zurückgesetzt. Alle Sicher‐
heitsausgänge im AUS-Zustand.
Ruhezustand. Alle Sicherheitsausgänge im
AUS-Zustand. Drücken Sie eine beliebige Taste,
um weitere Informationen zu erhalten.
