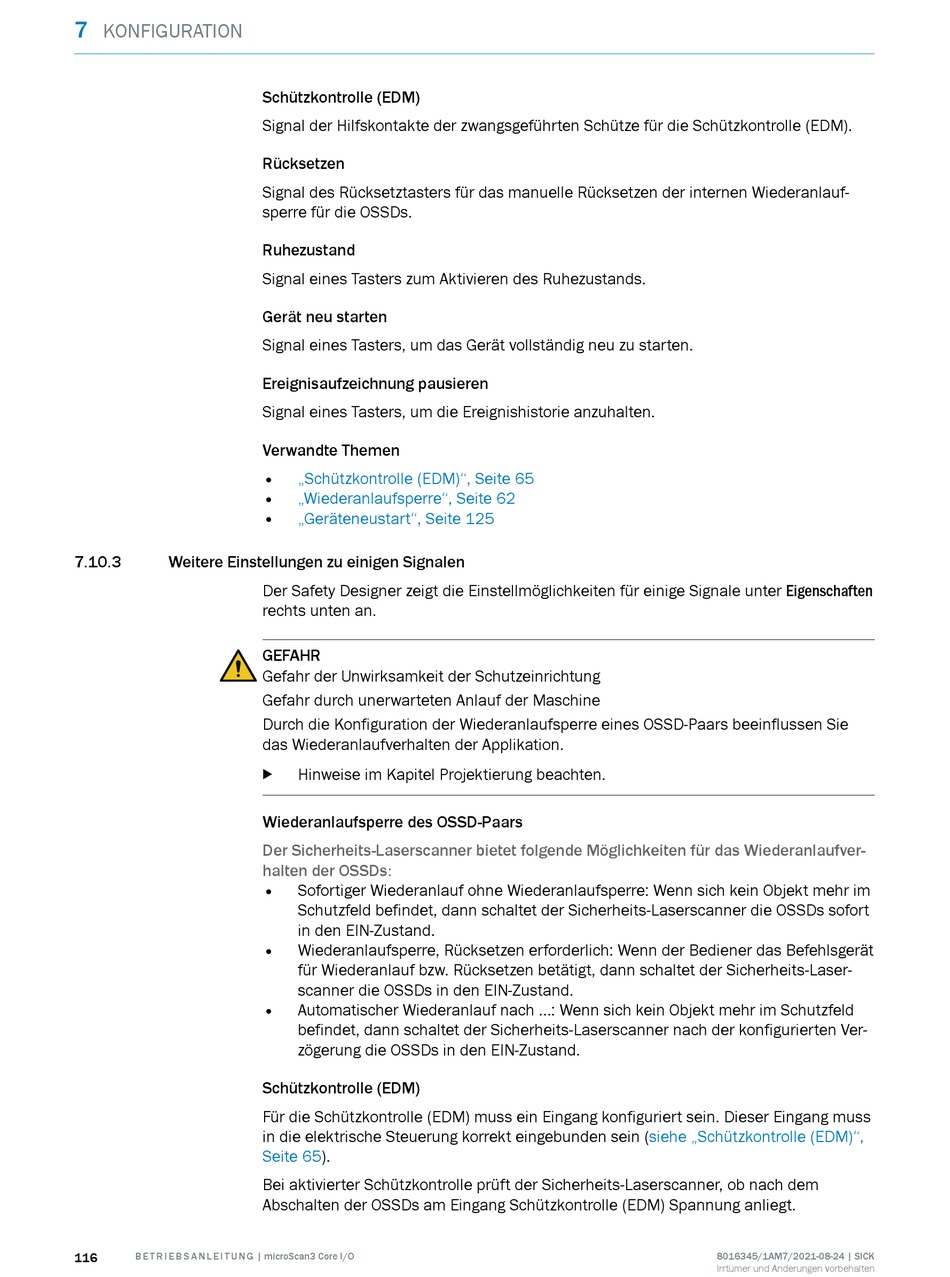

7
KONFIGURATION
7.10.3

Weitere Einstellungen zu einigen Signalen

116 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
Schützkontrolle (EDM)
Signal der Hilfskontakte der zwangsgeführten Schütze für die Schützkontrolle (EDM).
Rücksetzen
Signal des Rücksetztasters für das manuelle Rücksetzen der internen Wiederanlauf‐
sperre für die OSSDs.
Ruhezustand
Signal eines Tasters zum Aktivieren des Ruhezustands.
Gerät neu starten
Signal eines Tasters, um das Gerät vollständig neu zu starten.
Ereignisaufzeichnung pausieren
Signal eines Tasters, um die Ereignishistorie anzuhalten.
Verwandte Themen
• „Schützkontrolle (EDM)", Seite 65
• „Wiederanlaufsperre", Seite 62
• „Geräteneustart", Seite 125
Der Safety Designer zeigt die Einstellmöglichkeiten für einige Signale unter Eigenschaften
rechts unten an.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Gefahr durch unerwarteten Anlauf der Maschine
Durch die Konfiguration der Wiederanlaufsperre eines OSSD-Paars beeinflussen Sie
das Wiederanlaufverhalten der Applikation.
Hinweise im Kapitel Projektierung beachten.
b
Wiederanlaufsperre des OSSD-Paars
Der Sicherheits-Laserscanner bietet folgende Möglichkeiten für das Wiederanlaufver‐
halten der OSSDs:
• Sofortiger Wiederanlauf ohne Wiederanlaufsperre: Wenn sich kein Objekt mehr im
Schutzfeld befindet, dann schaltet der Sicherheits-Laserscanner die OSSDs sofort
in den EIN-Zustand.
• Wiederanlaufsperre, Rücksetzen erforderlich: Wenn der Bediener das Befehlsgerät
für Wiederanlauf bzw. Rücksetzen betätigt, dann schaltet der Sicherheits-Laser‐
scanner die OSSDs in den EIN-Zustand.
• Automatischer Wiederanlauf nach ...: Wenn sich kein Objekt mehr im Schutzfeld
befindet, dann schaltet der Sicherheits-Laserscanner nach der konfigurierten Ver‐
zögerung die OSSDs in den EIN-Zustand.
Schützkontrolle (EDM)
Für die Schützkontrolle (EDM) muss ein Eingang konfiguriert sein. Dieser Eingang muss
in die elektrische Steuerung korrekt eingebunden sein
Seite 65).
Bei aktivierter Schützkontrolle prüft der Sicherheits-Laserscanner, ob nach dem
Abschalten der OSSDs am Eingang Schützkontrolle (EDM) Spannung anliegt.
(siehe „Schützkontrolle (EDM)",
