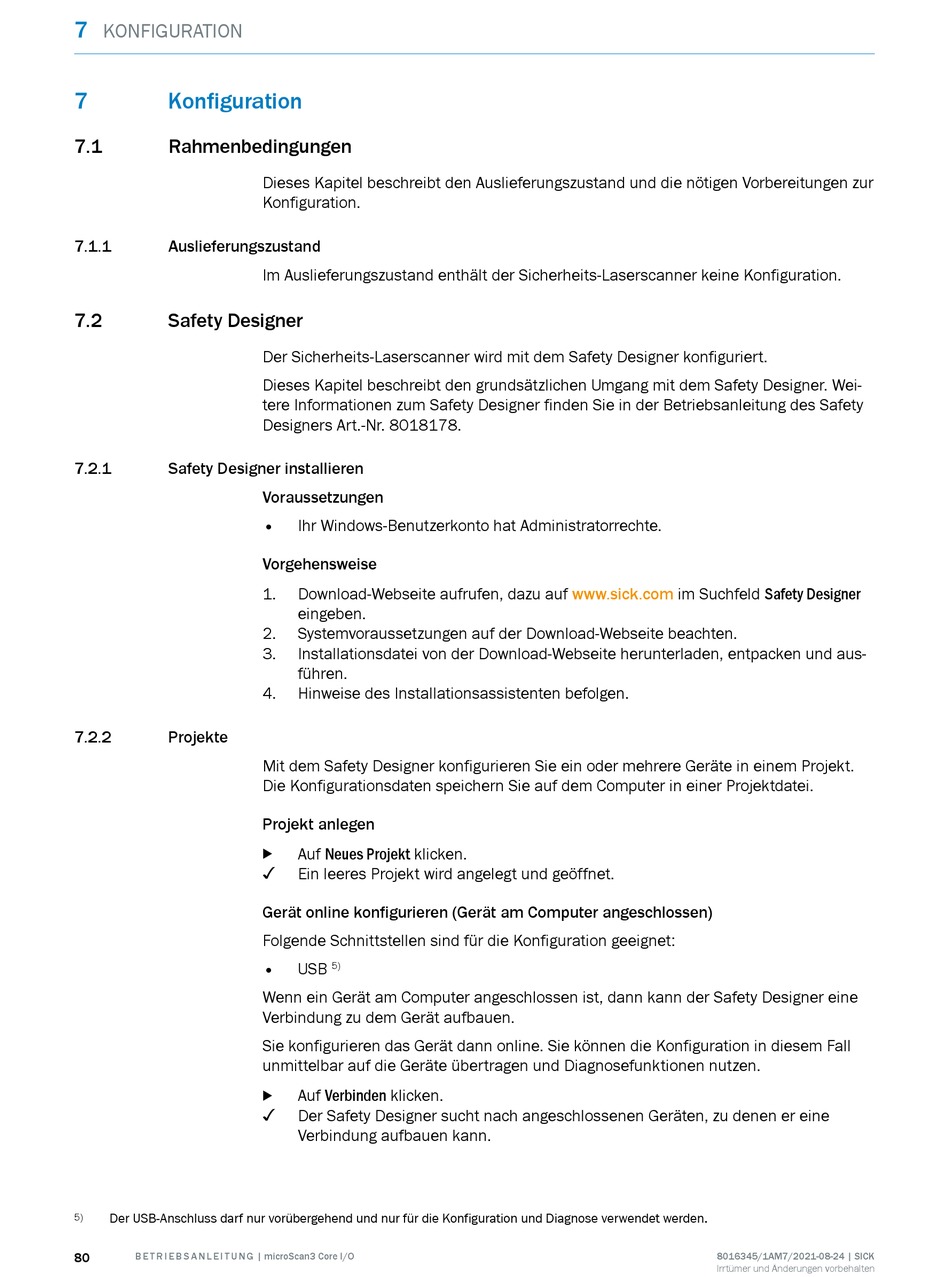

Konfiguration
7.1
Rahmenbedingungen
7.1.1
Auslieferungszustand
7.2
Safety Designer
7.2.1
Safety Designer installieren
7.2.2
Projekte
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
5)
80
B E T R I E B S A N L E I T U N G | microScan3 Core I/O
Dieses Kapitel beschreibt den Auslieferungszustand und die nötigen Vorbereitungen zur
Konfiguration.
Im Auslieferungszustand enthält der Sicherheits-Laserscanner keine Konfiguration.
Der Sicherheits-Laserscanner wird mit dem Safety Designer konfiguriert.
Dieses Kapitel beschreibt den grundsätzlichen Umgang mit dem Safety Designer. Wei‐
tere Informationen zum Safety Designer finden Sie in der Betriebsanleitung des Safety
Designers Art.-Nr. 8018178.
Voraussetzungen
•
Ihr Windows-Benutzerkonto hat Administratorrechte.
Vorgehensweise
1.
Download-Webseite aufrufen, dazu auf
eingeben.
2.
Systemvoraussetzungen auf der Download-Webseite beachten.
3.
Installationsdatei von der Download-Webseite herunterladen, entpacken und aus‐
führen.
4.
Hinweise des Installationsassistenten befolgen.
Mit dem Safety Designer konfigurieren Sie ein oder mehrere Geräte in einem Projekt.
Die Konfigurationsdaten speichern Sie auf dem Computer in einer Projektdatei.
Projekt anlegen
Auf Neues Projekt klicken.
b
✓
Ein leeres Projekt wird angelegt und geöffnet.
Gerät online konfigurieren (Gerät am Computer angeschlossen)
Folgende Schnittstellen sind für die Konfiguration geeignet:
•
USB
5)
Wenn ein Gerät am Computer angeschlossen ist, dann kann der Safety Designer eine
Verbindung zu dem Gerät aufbauen.
Sie konfigurieren das Gerät dann online. Sie können die Konfiguration in diesem Fall
unmittelbar auf die Geräte übertragen und Diagnosefunktionen nutzen.
Auf Verbinden klicken.
b
✓
Der Safety Designer sucht nach angeschlossenen Geräten, zu denen er eine
Verbindung aufbauen kann.
