Regelmäßige Prüfung; Systemstecker Am Sicherheits-Laserscanner Montieren - SICK microScan3 Core I/O Betriebsanleitung

10.6 Regelmäßige Prüfung
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
7.
Systemstecker vorsichtig auf den Sicherheits-Laserscanner klappen (3).
8. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 1,6 Nm ... 1,9 Nm.
9. Anschlussleitungen wieder am Systemstecker anbringen.
10. Den Sicherheits-Laserscanner konfigurieren,
11. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen, siehe „Inbetriebnahme", Seite
3
1

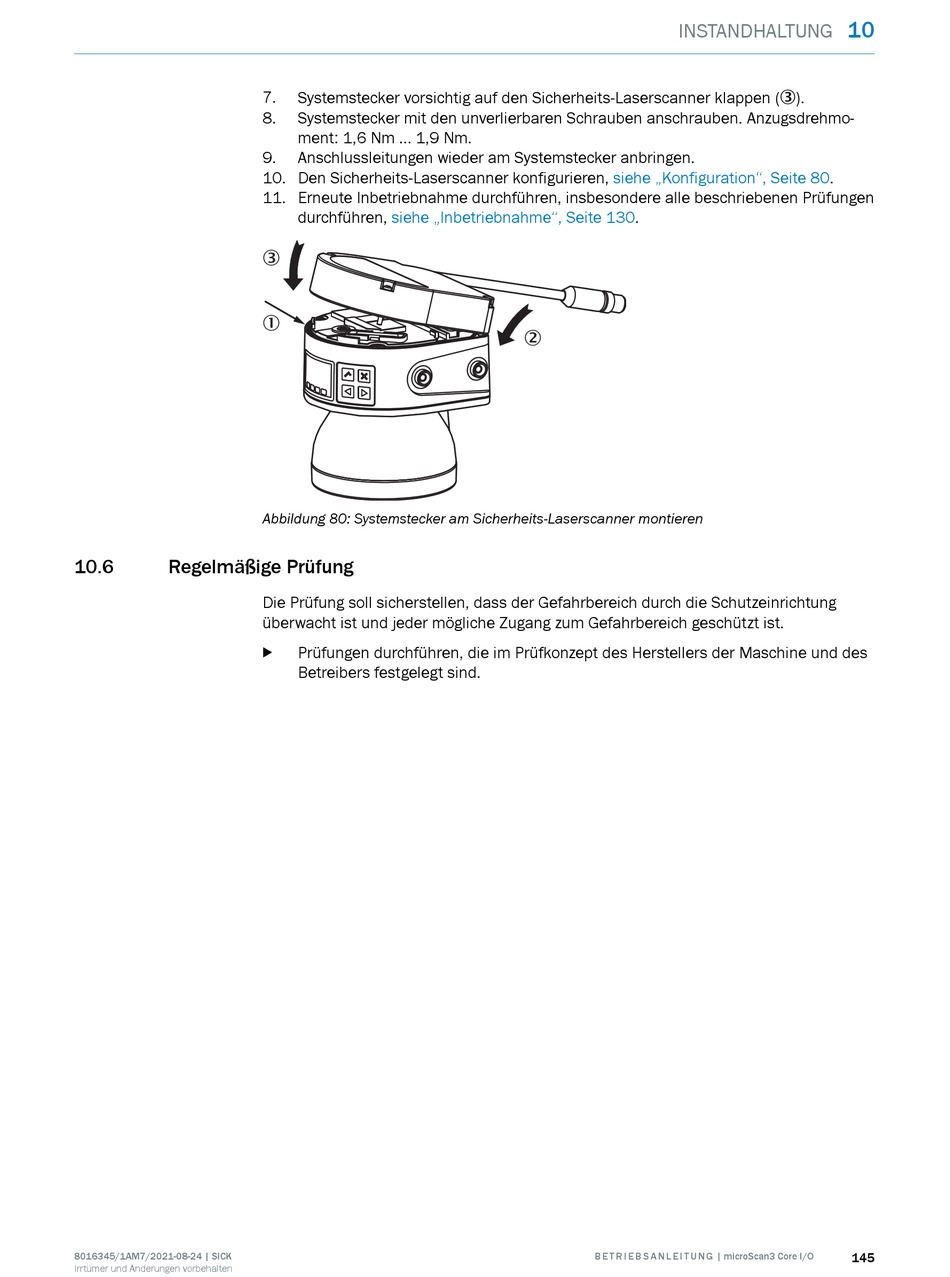

Abbildung 80: Systemstecker am Sicherheits-Laserscanner montieren
Die Prüfung soll sicherstellen, dass der Gefahrbereich durch die Schutzeinrichtung
überwacht ist und jeder mögliche Zugang zum Gefahrbereich geschützt ist.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
b
Betreibers festgelegt sind.
INSTANDHALTUNG
siehe „Konfiguration", Seite
130.
2
B E T R I E B S A N L E I T U N G | microScan3 Core I/O
10
80.
145
