4
PROJEKTIERUNG
4.4.3

USB-Anschluss

4.4.4

OSSDs

58 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
• Verwenden Sie für alle elektrisch mit dem Sicherheits-Laserscanner verbundenen
Geräte dasselbe Erdungskonzept.
• Die Spannungsversorgung für alle elektrisch mit dem Sicherheits-Laserscanner
verbundenen Geräte muss gemäß SELV/PELV (IEC 60204-1) erfolgen.
• Alle Geräte, die an einem lokalen Ein- oder Ausgang des Sicherheits-Laserscan‐
ners angeschlossen sind, müssen im gleichen SELV/PELV-Kreis liegen wie der
Sicherheits-Laserscanner.
Der Sicherheits-Laserscanner hat einen USB-Anschluss für die Konfiguration und
Diagnose. Der USB-Anschluss entspricht dem Standard USB 2.0 Mini-B (Dose). Der
USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose
verwendet werden. Weitere Informationen:
„Störungsbehebung", Seite
Sicherheits-Laserscanner mit lokalen Ausgängen können direkt in die Maschinensteue‐
rung eingebunden werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
b
Voraussetzungen erfüllt sind, damit der Sicherheits-Laserscanner seine Schutz‐
funktion erfüllen kann.
• Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der
Sicherheitsfunktion muss eine Wiederanlaufsperre realisiert werden. Jedes OSSD-
Paar des Sicherheits-Laserscanners ist mit einer internen Wiederanlaufsperre
ausgestattet.
• Bei Verwendung einer Sicherheitssteuerung müssen, je nach national gültigen
Bestimmungen oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion, unter‐
schiedliche Signalpegel der beiden OSSDs eines OSSD-Paars erkannt werden.
Die maximal von der Steuerung tolerierte Diskrepanzzeit muss der Anwendung
entsprechend gewählt werden.
• Die Ausgangssignale eines OSSD-Paars dürfen nicht miteinander verbunden wer‐
den.
• In der Maschinensteuerung müssen die beiden Signale eines OSSD-Paars
getrennt voneinander verarbeitet werden.

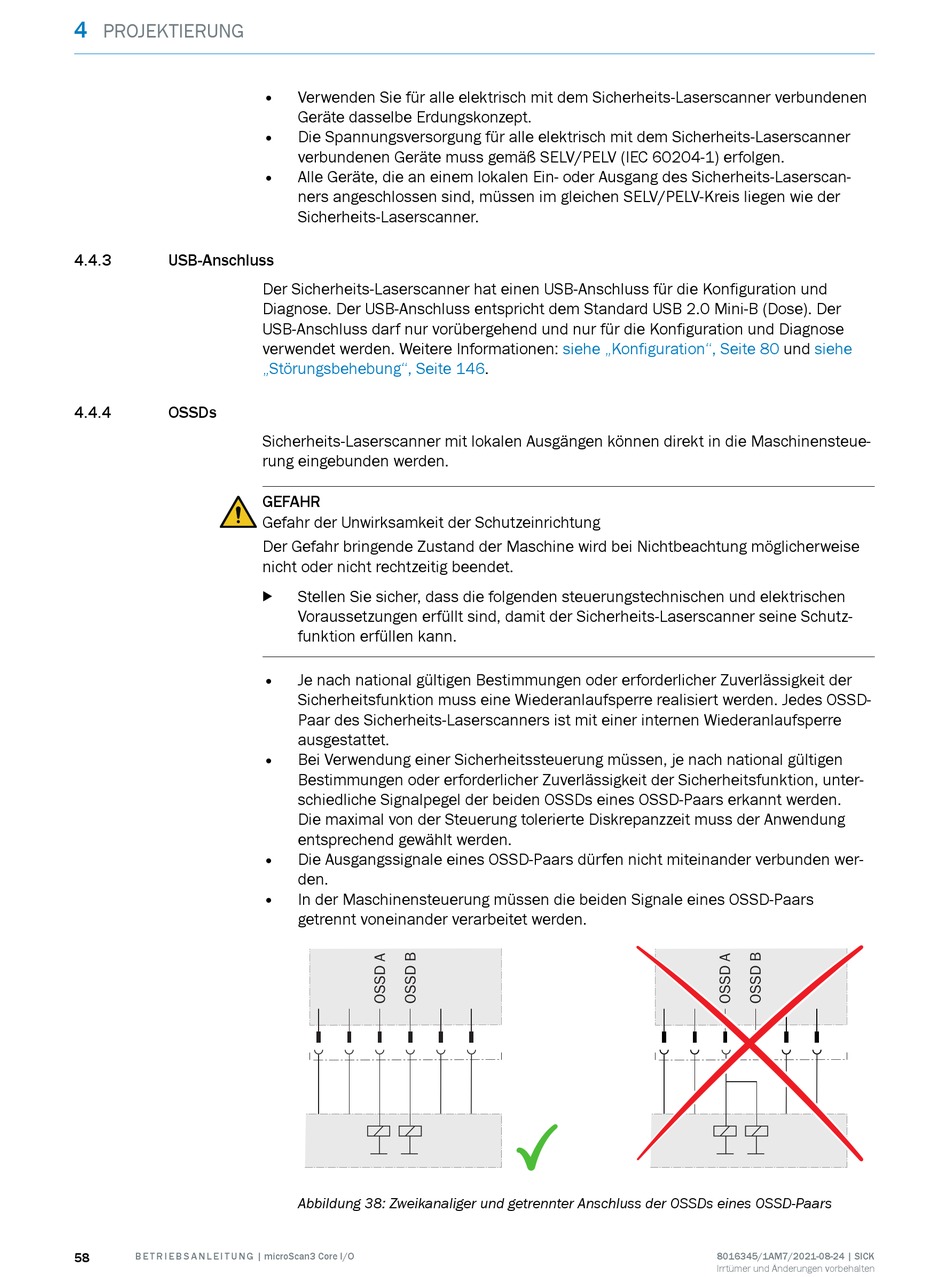

Abbildung 38: Zweikanaliger und getrennter Anschluss der OSSDs eines OSSD-Paars
siehe „Konfiguration", Seite 80
146.
und siehe
