Nicht Überwachbarer Bereich - SICK microScan3 Core I/O Betriebsanleitung

8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten

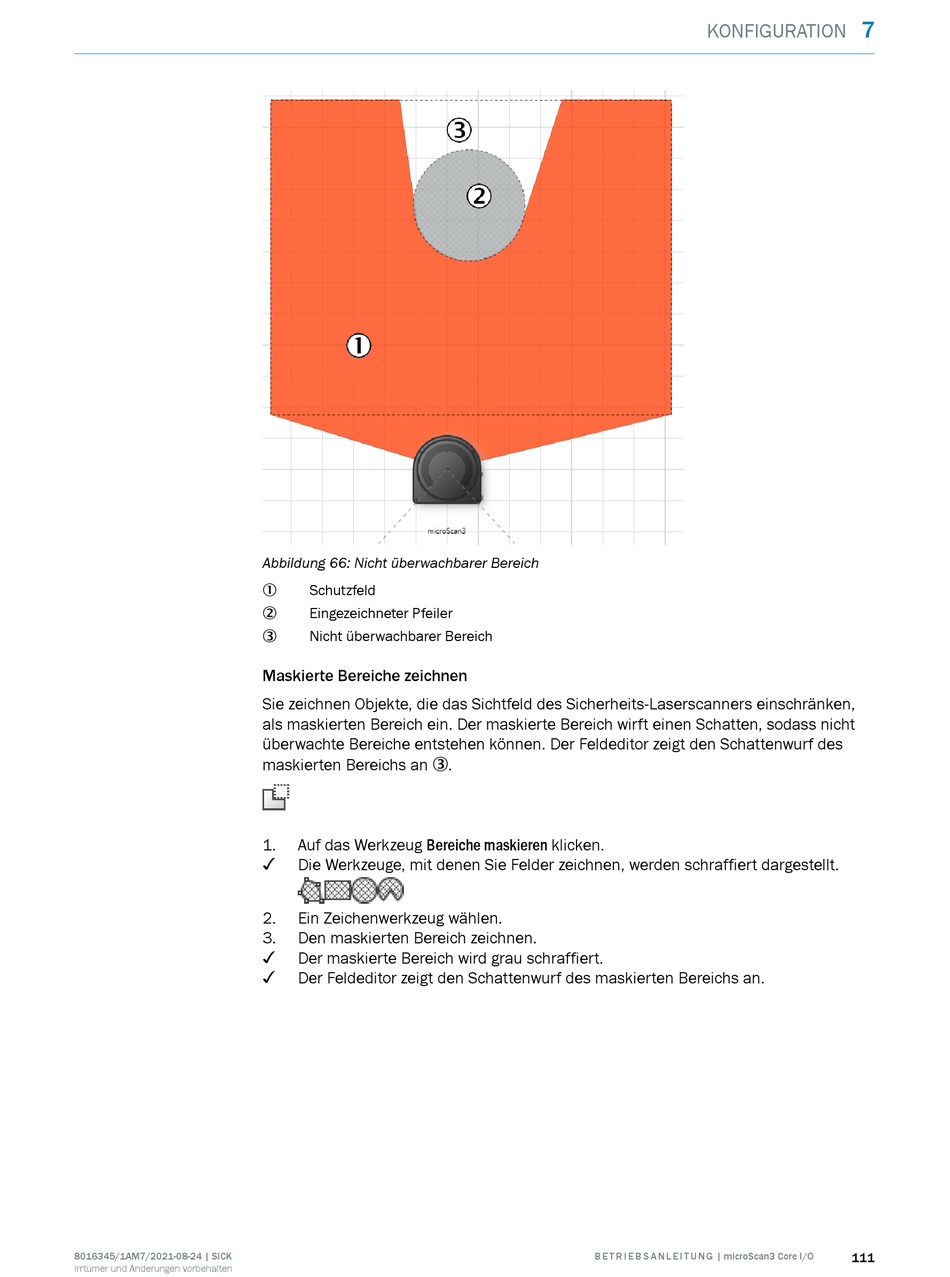

Abbildung 66: Nicht überwachbarer Bereich
Schutzfeld
1
Eingezeichneter Pfeiler
2
Nicht überwachbarer Bereich
3
Maskierte Bereiche zeichnen
Sie zeichnen Objekte, die das Sichtfeld des Sicherheits-Laserscanners einschränken,
als maskierten Bereich ein. Der maskierte Bereich wirft einen Schatten, sodass nicht
überwachte Bereiche entstehen können. Der Feldeditor zeigt den Schattenwurf des
maskierten Bereichs an 3.
1. Auf das Werkzeug Bereiche maskieren klicken.
✓
Die Werkzeuge, mit denen Sie Felder zeichnen, werden schraffiert dargestellt.
2. Ein Zeichenwerkzeug wählen.
3. Den maskierten Bereich zeichnen.
✓
Der maskierte Bereich wird grau schraffiert.
✓
Der Feldeditor zeigt den Schattenwurf des maskierten Bereichs an.
KONFIGURATION
B E T R I E B S A N L E I T U N G | microScan3 Core I/O
7
111
