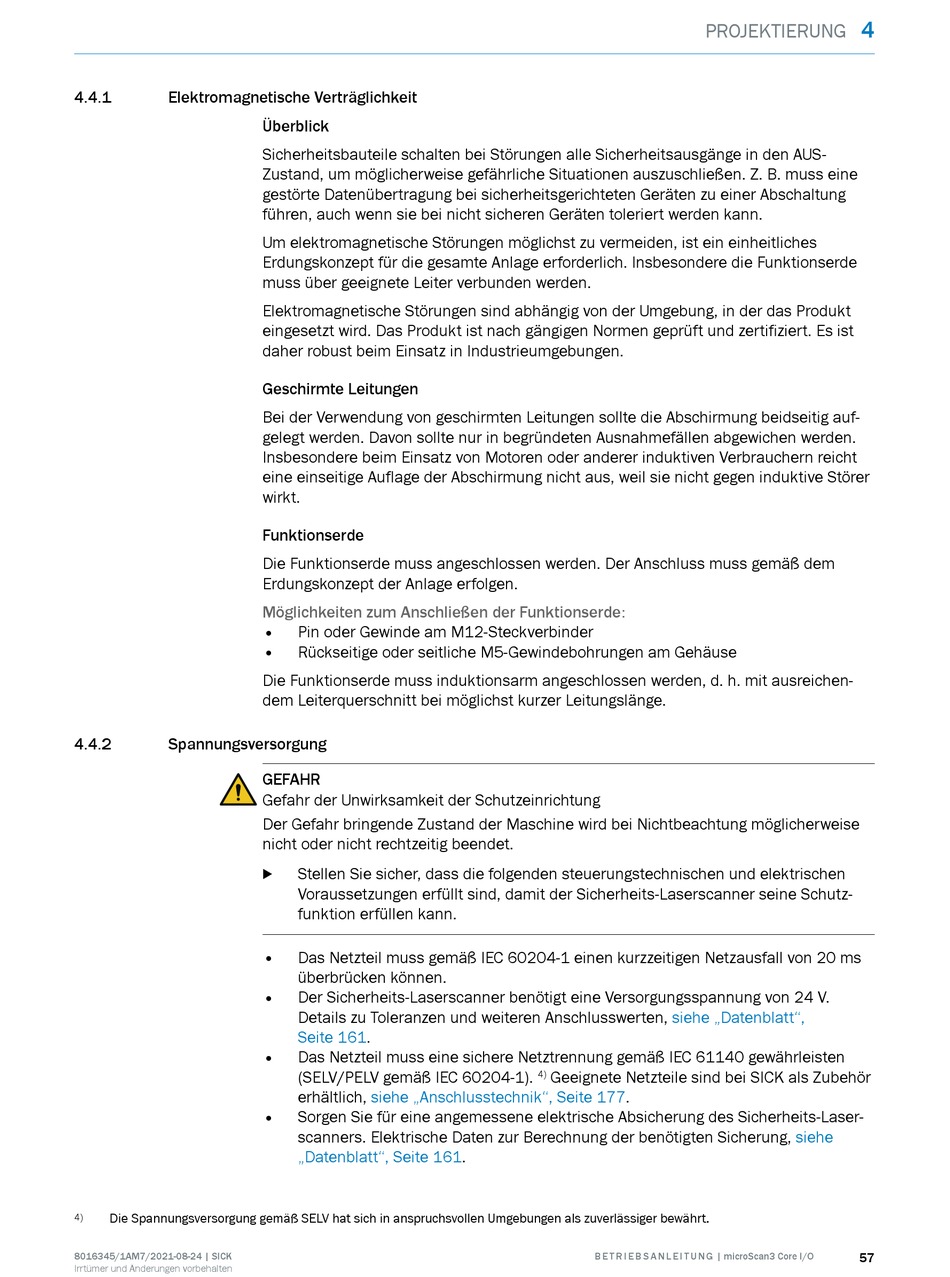

4.4.1 Elektromagnetische Verträglichkeit
4.4.2

Spannungsversorgung

Die Spannungsversorgung gemäß SELV hat sich in anspruchsvollen Umgebungen als zuverlässiger bewährt.
4)
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Sicherheitsbauteile schalten bei Störungen alle Sicherheitsausgänge in den AUS-
Zustand, um möglicherweise gefährliche Situationen auszuschließen. Z. B. muss eine
gestörte Datenübertragung bei sicherheitsgerichteten Geräten zu einer Abschaltung
führen, auch wenn sie bei nicht sicheren Geräten toleriert werden kann.
Um elektromagnetische Störungen möglichst zu vermeiden, ist ein einheitliches
Erdungskonzept für die gesamte Anlage erforderlich. Insbesondere die Funktionserde
muss über geeignete Leiter verbunden werden.
Elektromagnetische Störungen sind abhängig von der Umgebung, in der das Produkt
eingesetzt wird. Das Produkt ist nach gängigen Normen geprüft und zertifiziert. Es ist
daher robust beim Einsatz in Industrieumgebungen.
Geschirmte Leitungen
Bei der Verwendung von geschirmten Leitungen sollte die Abschirmung beidseitig auf‐
gelegt werden. Davon sollte nur in begründeten Ausnahmefällen abgewichen werden.
Insbesondere beim Einsatz von Motoren oder anderer induktiven Verbrauchern reicht
eine einseitige Auflage der Abschirmung nicht aus, weil sie nicht gegen induktive Störer
wirkt.
Funktionserde
Die Funktionserde muss angeschlossen werden. Der Anschluss muss gemäß dem
Erdungskonzept der Anlage erfolgen.
Möglichkeiten zum Anschließen der Funktionserde:
•
Pin oder Gewinde am M12-Steckverbinder
• Rückseitige oder seitliche M5-Gewindebohrungen am Gehäuse
Die Funktionserde muss induktionsarm angeschlossen werden, d. h. mit ausreichen‐
dem Leiterquerschnitt bei möglichst kurzer Leitungslänge.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
b
Voraussetzungen erfüllt sind, damit der Sicherheits-Laserscanner seine Schutz‐
funktion erfüllen kann.
• Das Netzteil muss gemäß IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms
überbrücken können.
• Der Sicherheits-Laserscanner benötigt eine Versorgungsspannung von 24 V.
Details zu Toleranzen und weiteren Anschlusswerten,
Seite 161.
• Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV gemäß IEC 60204-1).
erhältlich, siehe „Anschlusstechnik", Seite
• Sorgen Sie für eine angemessene elektrische Absicherung des Sicherheits-Laser‐
scanners. Elektrische Daten zur Berechnung der benötigten Sicherung,
„Datenblatt", Seite 161.
PROJEKTIERUNG
siehe „Datenblatt",
Geeignete Netzteile sind bei SICK als Zubehör
4)
177.
