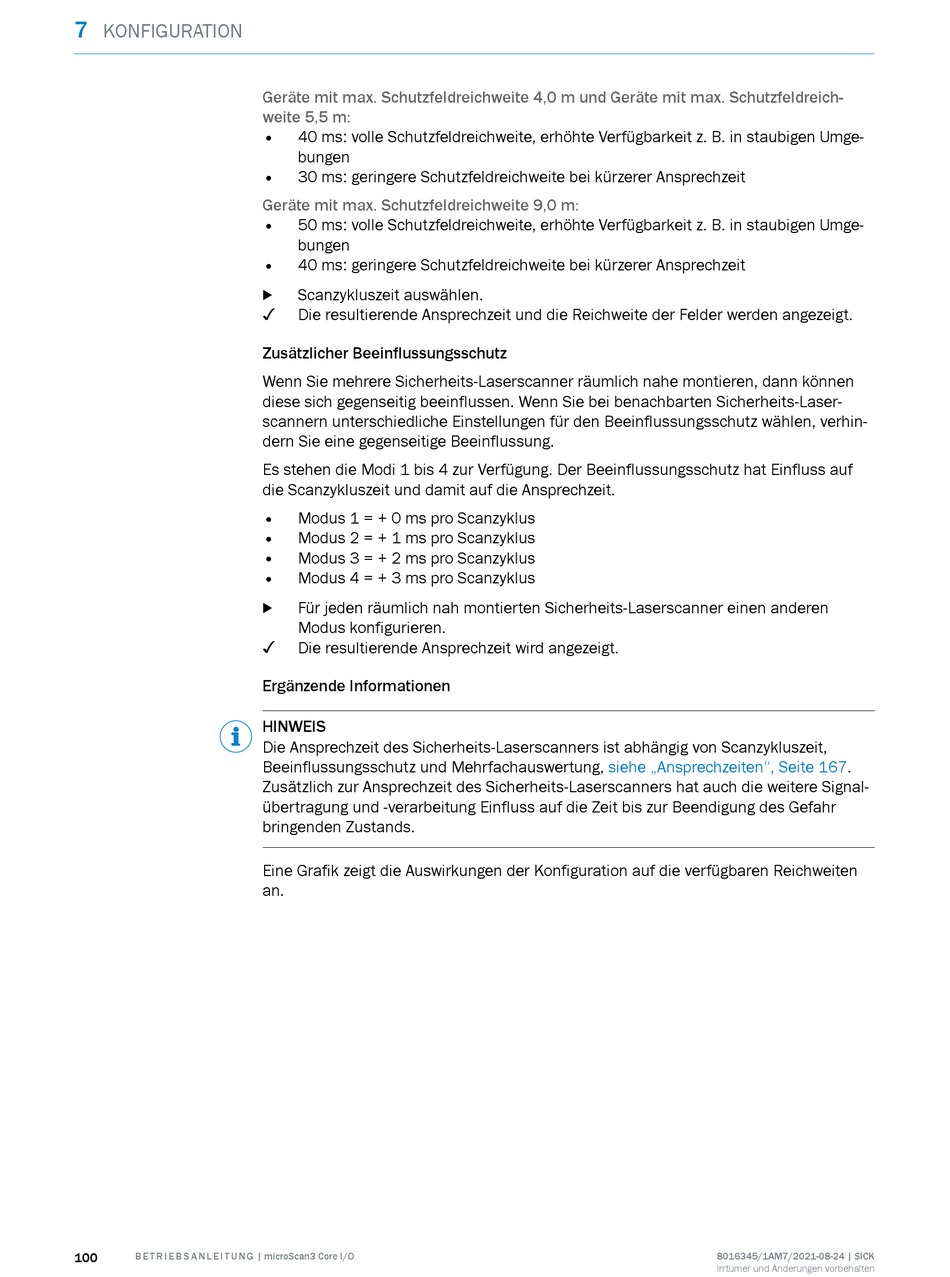

SICK microScan3 Core I/O Betriebsanleitung Seite 100

7
KONFIGURATION
100 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
Geräte mit max. Schutzfeldreichweite 4,0 m und Geräte mit max. Schutzfeldreich‐
weite 5,5 m:
• 40 ms: volle Schutzfeldreichweite, erhöhte Verfügbarkeit z. B. in staubigen Umge‐
bungen
• 30 ms: geringere Schutzfeldreichweite bei kürzerer Ansprechzeit
Geräte mit max. Schutzfeldreichweite 9,0 m:
• 50 ms: volle Schutzfeldreichweite, erhöhte Verfügbarkeit z. B. in staubigen Umge‐
bungen
• 40 ms: geringere Schutzfeldreichweite bei kürzerer Ansprechzeit
Scanzykluszeit auswählen.
b
✓
Die resultierende Ansprechzeit und die Reichweite der Felder werden angezeigt.
Zusätzlicher Beeinflussungsschutz
Wenn Sie mehrere Sicherheits-Laserscanner räumlich nahe montieren, dann können
diese sich gegenseitig beeinflussen. Wenn Sie bei benachbarten Sicherheits-Laser‐
scannern unterschiedliche Einstellungen für den Beeinflussungsschutz wählen, verhin‐
dern Sie eine gegenseitige Beeinflussung.
Es stehen die Modi 1 bis 4 zur Verfügung. Der Beeinflussungsschutz hat Einfluss auf
die Scanzykluszeit und damit auf die Ansprechzeit.
•
Modus 1 = + 0 ms pro Scanzyklus
• Modus 2 = + 1 ms pro Scanzyklus
• Modus 3 = + 2 ms pro Scanzyklus
• Modus 4 = + 3 ms pro Scanzyklus
Für jeden räumlich nah montierten Sicherheits-Laserscanner einen anderen
b
Modus konfigurieren.
✓
Die resultierende Ansprechzeit wird angezeigt.
Ergänzende Informationen
HINWEIS
Die Ansprechzeit des Sicherheits-Laserscanners ist abhängig von Scanzykluszeit,
Beeinflussungsschutz und Mehrfachauswertung,
Zusätzlich zur Ansprechzeit des Sicherheits-Laserscanners hat auch die weitere Signal‐
übertragung und -verarbeitung Einfluss auf die Zeit bis zur Beendigung des Gefahr
bringenden Zustands.
Eine Grafik zeigt die Auswirkungen der Konfiguration auf die verfügbaren Reichweiten
an.
siehe „Ansprechzeiten", Seite
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
167.
