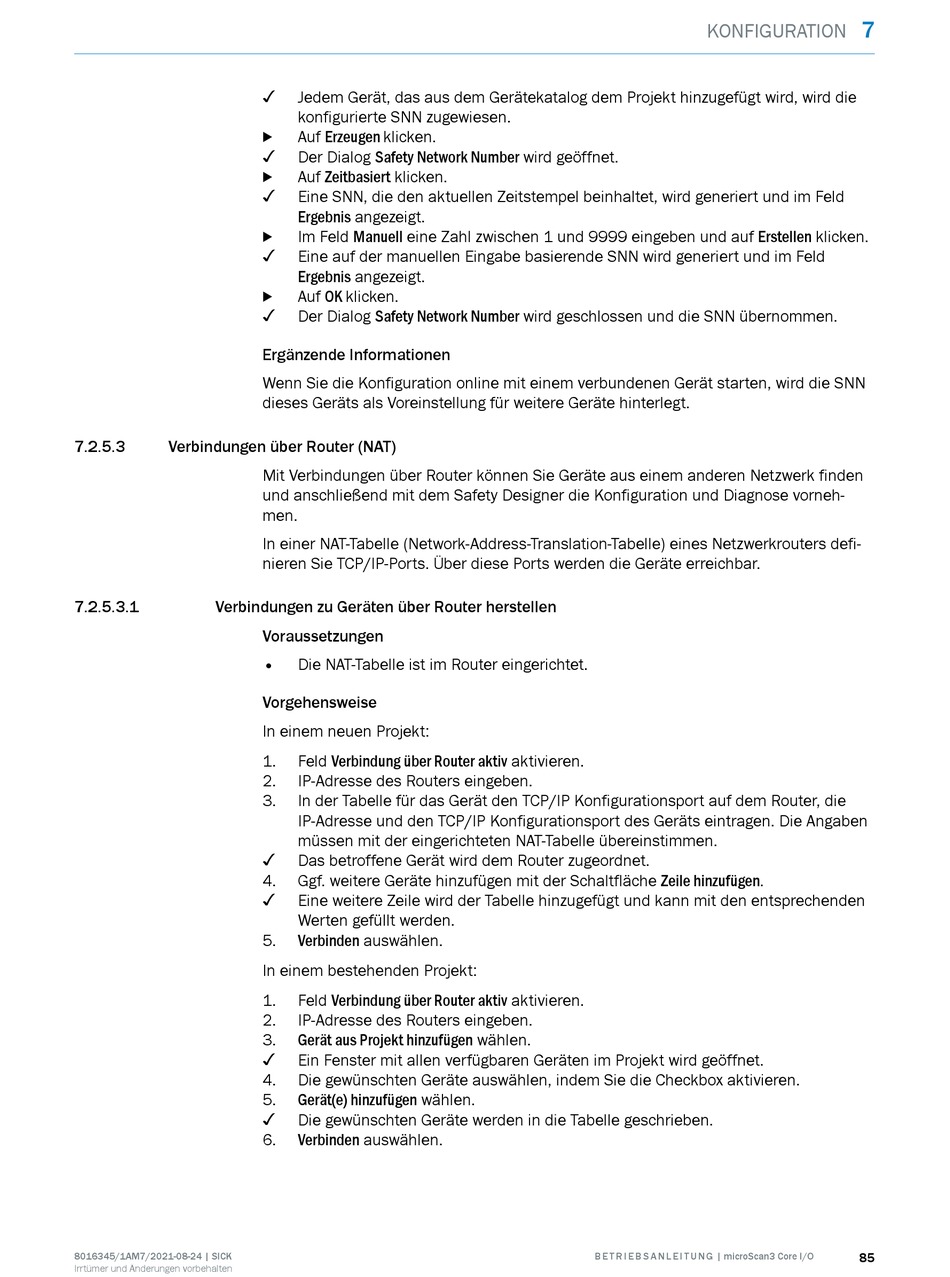

7.2.5.3 Verbindungen über Router (NAT)
7.2.5.3.1 Verbindungen zu Geräten über Router herstellen
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
✓
Jedem Gerät, das aus dem Gerätekatalog dem Projekt hinzugefügt wird, wird die
konfigurierte SNN zugewiesen.
Auf Erzeugen klicken.
b
✓
Der Dialog Safety Network Number wird geöffnet.
Auf Zeitbasiert klicken.
b
✓
Eine SNN, die den aktuellen Zeitstempel beinhaltet, wird generiert und im Feld
Ergebnis angezeigt.
Im Feld Manuell eine Zahl zwischen 1 und 9999 eingeben und auf Erstellen klicken.
b
✓
Eine auf der manuellen Eingabe basierende SNN wird generiert und im Feld
Ergebnis angezeigt.
Auf OK klicken.
b
✓
Der Dialog Safety Network Number wird geschlossen und die SNN übernommen.
Ergänzende Informationen
Wenn Sie die Konfiguration online mit einem verbundenen Gerät starten, wird die SNN
dieses Geräts als Voreinstellung für weitere Geräte hinterlegt.
Mit Verbindungen über Router können Sie Geräte aus einem anderen Netzwerk finden
und anschließend mit dem Safety Designer die Konfiguration und Diagnose vorneh‐
men.
In einer NAT-Tabelle (Network-Address-Translation-Tabelle) eines Netzwerkrouters defi‐
nieren Sie TCP/IP-Ports. Über diese Ports werden die Geräte erreichbar.
Voraussetzungen
• Die NAT-Tabelle ist im Router eingerichtet.
Vorgehensweise
In einem neuen Projekt:
1. Feld Verbindung über Router aktiv aktivieren.
2. IP-Adresse des Routers eingeben.
3. In der Tabelle für das Gerät den TCP/IP Konfigurationsport auf dem Router, die
IP-Adresse und den TCP/IP Konfigurationsport des Geräts eintragen. Die Angaben
müssen mit der eingerichteten NAT-Tabelle übereinstimmen.
✓
Das betroffene Gerät wird dem Router zugeordnet.
4. Ggf. weitere Geräte hinzufügen mit der Schaltfläche Zeile hinzufügen.
✓
Eine weitere Zeile wird der Tabelle hinzugefügt und kann mit den entsprechenden
Werten gefüllt werden.
5. Verbinden auswählen.
In einem bestehenden Projekt:
1. Feld Verbindung über Router aktiv aktivieren.
2. IP-Adresse des Routers eingeben.
3. Gerät aus Projekt hinzufügen wählen.
✓
Ein Fenster mit allen verfügbaren Geräten im Projekt wird geöffnet.
4. Die gewünschten Geräte auswählen, indem Sie die Checkbox aktivieren.
5. Gerät(e) hinzufügen wählen.
✓
Die gewünschten Geräte werden in die Tabelle geschrieben.
6. Verbinden auswählen.
