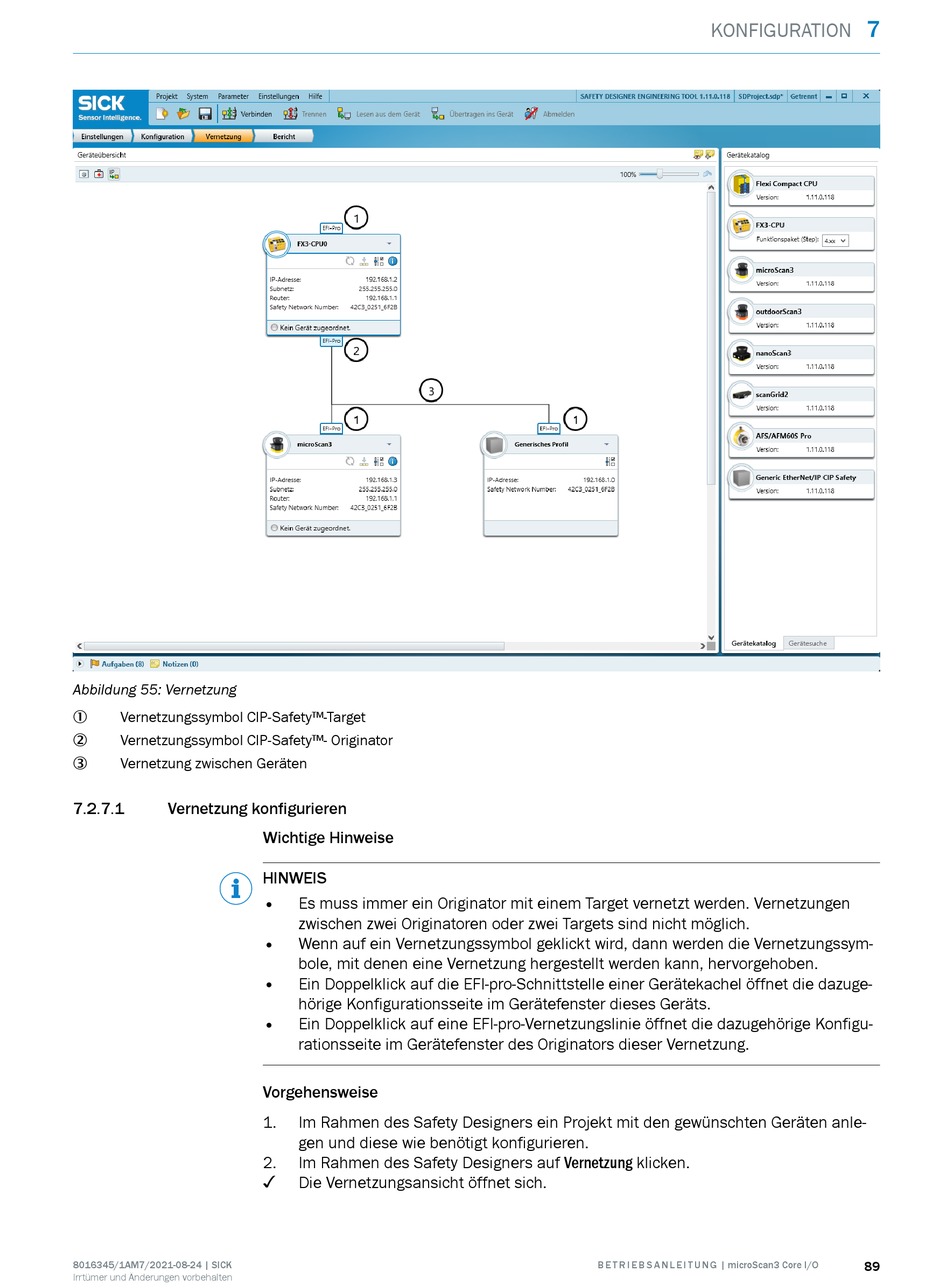

Abbildung 55: Vernetzung
Vernetzungssymbol CIP-Safety™-Target
1
Vernetzungssymbol CIP-Safety™- Originator
2
Vernetzung zwischen Geräten
3
7.2.7.1

Vernetzung konfigurieren

8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
HINWEIS
• Es muss immer ein Originator mit einem Target vernetzt werden. Vernetzungen
zwischen zwei Originatoren oder zwei Targets sind nicht möglich.
• Wenn auf ein Vernetzungssymbol geklickt wird, dann werden die Vernetzungssym‐
bole, mit denen eine Vernetzung hergestellt werden kann, hervorgehoben.
• Ein Doppelklick auf die EFI-pro-Schnittstelle einer Gerätekachel öffnet die dazuge‐
hörige Konfigurationsseite im Gerätefenster dieses Geräts.
• Ein Doppelklick auf eine EFI-pro-Vernetzungslinie öffnet die dazugehörige Konfigu‐
rationsseite im Gerätefenster des Originators dieser Vernetzung.
Vorgehensweise
1. Im Rahmen des Safety Designers ein Projekt mit den gewünschten Geräten anle‐
gen und diese wie benötigt konfigurieren.
2. Im Rahmen des Safety Designers auf Vernetzung klicken.
✓
Die Vernetzungsansicht öffnet sich.
