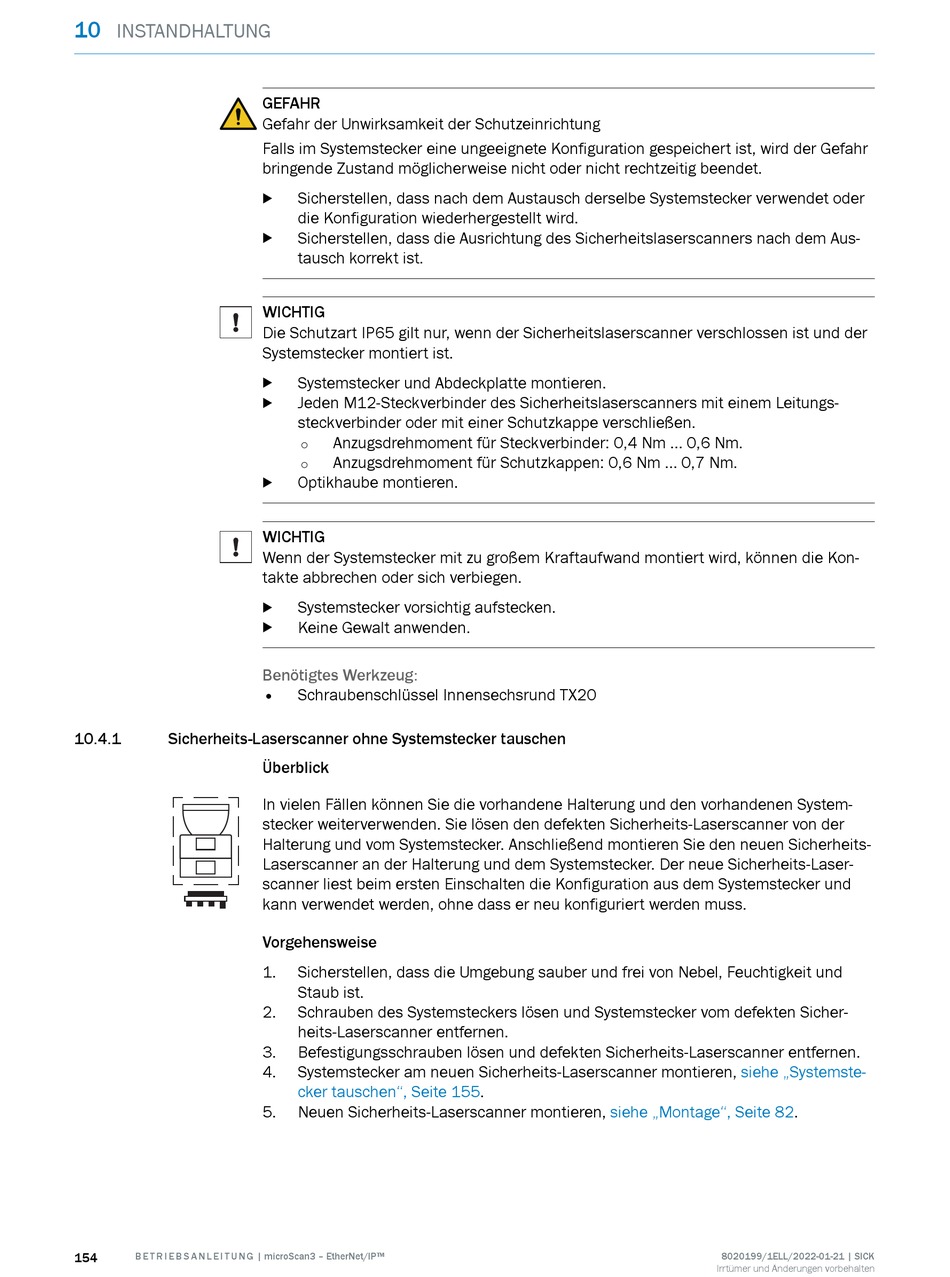

10
INSTANDHALTUNG
10.4.1

Sicherheits-Laserscanner ohne Systemstecker tauschen

154 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass nach dem Austausch derselbe Systemstecker verwendet oder
b
die Konfiguration wiederhergestellt wird.
Sicherstellen, dass die Ausrichtung des Sicherheitslaserscanners nach dem Aus‐
b
tausch korrekt ist.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheitslaserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX20
Überblick
In vielen Fällen können Sie die vorhandene Halterung und den vorhandenen System‐
stecker weiterverwenden. Sie lösen den defekten Sicherheits-Laserscanner von der
Halterung und vom Systemstecker. Anschließend montieren Sie den neuen Sicherheits-
Laserscanner an der Halterung und dem Systemstecker. Der neue Sicherheits-Laser‐
scanner liest beim ersten Einschalten die Konfiguration aus dem Systemstecker und
kann verwendet werden, ohne dass er neu konfiguriert werden muss.
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heits-Laserscanner entfernen.
3. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
4. Systemstecker am neuen Sicherheits-Laserscanner montieren,
cker tauschen", Seite
5. Neuen Sicherheits-Laserscanner montieren,
155.
siehe „Montage", Seite
siehe „Systemste‐
82.
