Übersicht mechanische Komponenten
thicknessCONTROL RTP 8301.EO / 4350039.85
3.3
Druckluftversorgung
An der Messanlage ist eine Wartungseinheit für die Druckluft integriert. Die Druckluft wird
u. a. für die Reinigung des Lasermikrometers verwendet.
3

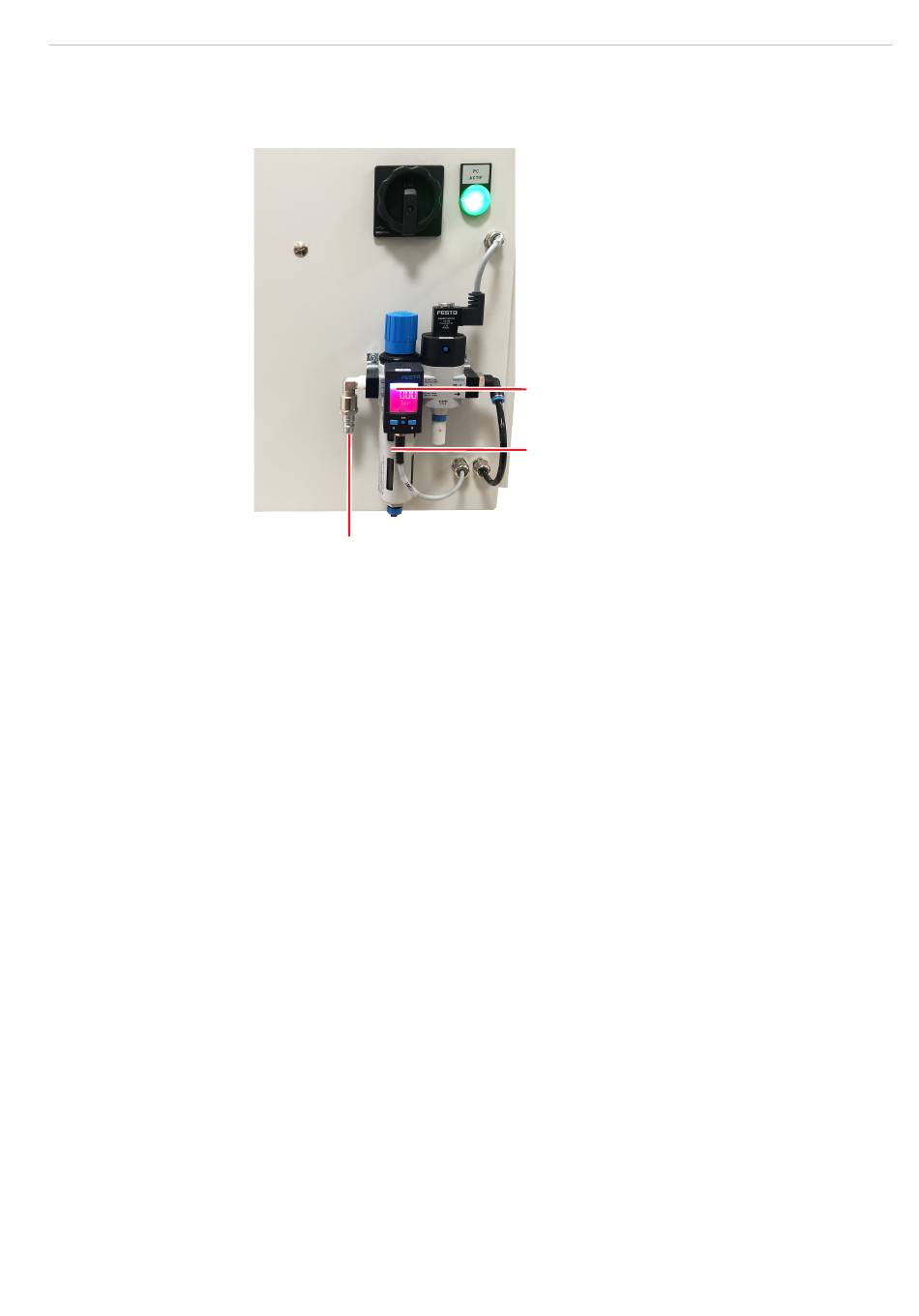

Abb. 14 Wartungseinheit mit Drucküberwachung
Ein Druckluftanschluss zur kundenseitigen Inbetriebnahme ist an der Wartungseinheit
vorhanden, siehe
4.5.
Die Wartungseinheit besteht aus einer Filterregeleinheit zur Aufbereitung der Druckluft
und Herstellung des Arbeitsdrucks. Die Druckluft wird elektronisch überwacht. Bei einem
Abfall des Soll-Drucks von 5 bar auf unter 4 bar erfolgt eine Meldung an die Steuerung
der Messanlage. Diese gibt diese Information an die Benutzeroberfläche weiter.
1
Drucksensor
2
Filterregelventil
3
Druckluftanschluss
1
2
Seite 19
