Übersicht mechanische Komponenten
thicknessCONTROL RTP 8301.EO / 4350039.85
3.2.3
Messschlitten

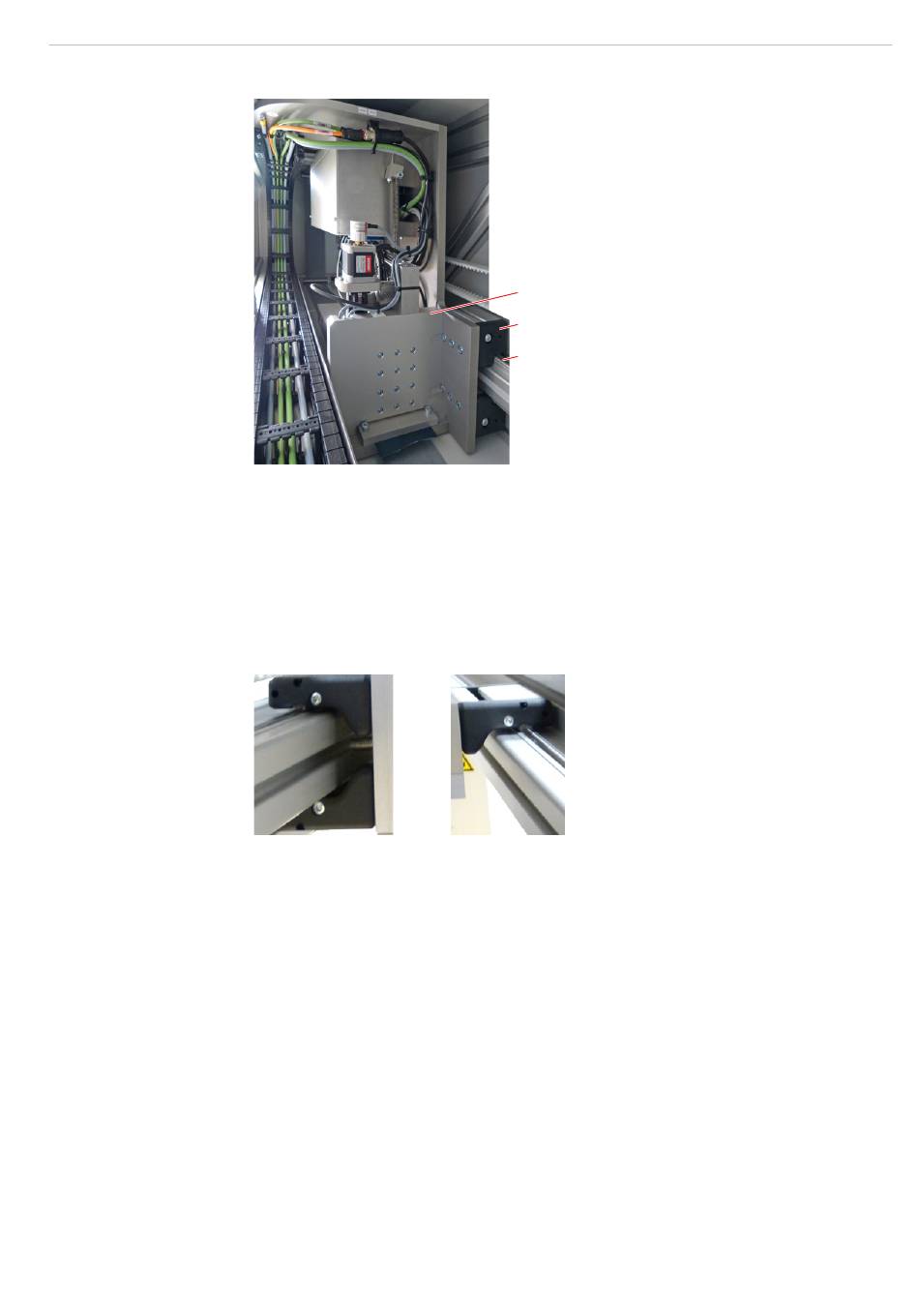

Abb. 8 Führungssystem Messschlitten
In den folgenden Abschnitten wird der Messschlitten beschrieben. Dieses ist das zentra-
le Element der Messanlage. Er dient als Aufnahme für die Dualsensorik, die zur Dicken-
bestimmung des Messobjektes verwendet wird. Ferner enthält es einen elektrischen
Antrieb, um die Dualsensorik in geeignete Messpositionen zu bringen. Die Endpositio-
nen werden elektronisch überwacht. Der Messschlitten ist durch ein Führungssystem mit
dem Grundrahmen verbunden:
- eine
Zapfenlaufrolle, siehe Abb. 9
- vier
Lagereinheiten, siehe Abb. 8
Linearführung
Abb. 9 Lagereinheit am Messschlitten
1
2
3
1
2
3
Laufrolle
Messschlitten
Lagereinheit
Führungswelle
Seite 15
