Übersicht mechanische Komponenten
HINWEIS
Bremsen Sie beim Trans-
port der Messanlage
samt Transportpalette
nicht plötzlich. Die Mess-
anlage kann vom Gabel-
stapler kippen!
Sichern Sie die Mess-
anlage am Gabelstapler
gegen Herabfallen zum
Beispiel durch Spann-
gurte.
VORSICHT
Verletzungsgefahr! Die
Holzkiste kann sicher
nur mit zwei Personen
geöffnet werden!
VORSICHT
Gefahr durch Quetschen
oder Stoß durch unkon-
trollierte Bewegung oder
sich bewegender Teile
der Messanlage.
Transportieren Sie
die Messanlage samt
Verpackung und evtl.
Transportsicherungen an
den Zielort.
thicknessCONTROL RTP 8301.EO / 4350039.85
3.5
Transport
Vermeiden Sie beim Transport der Messmaschine Beschädigungen insbesondere vor-
stehender Teile.
Benötigte Personen
Masse Messmaschine
Heben Sie die Messmaschine lediglich wenige Zentimeter an; Sie vermeiden damit ein
Umkippen der Messmaschine.
Vermeiden Sie unnötige Erschütterungen der Messanlage zum Beispiel durch schnelles
Absenken der Messanlage von einem Gabelhubwagen.
Die Messmaschine darf nicht einseitig angehoben und dann gezogen werden.
i
Für den Transport der Messmaschine benötigen Sie mindestens zwei Personen,
einen Elektrohubwagen (Zubehör) und einen Gabelstapler.
Transportieren Sie die Messmaschine samt Verpackung mit einem Gabelstapler an
den Zielort.
Setzen Sie die Holzkiste vorsichtig ab. Vermeiden Sie ein ruckartiges Aufsetzen der
Holzkiste auf den Boden.
Öffnen Sie die Holzkiste der Messanlage. Verwenden Sie dazu einen Akkuschrauber,
Bitgröße TX20.
i
Vermeiden Sie seitliche Kräfte auf die Seitenwände der Holzkiste

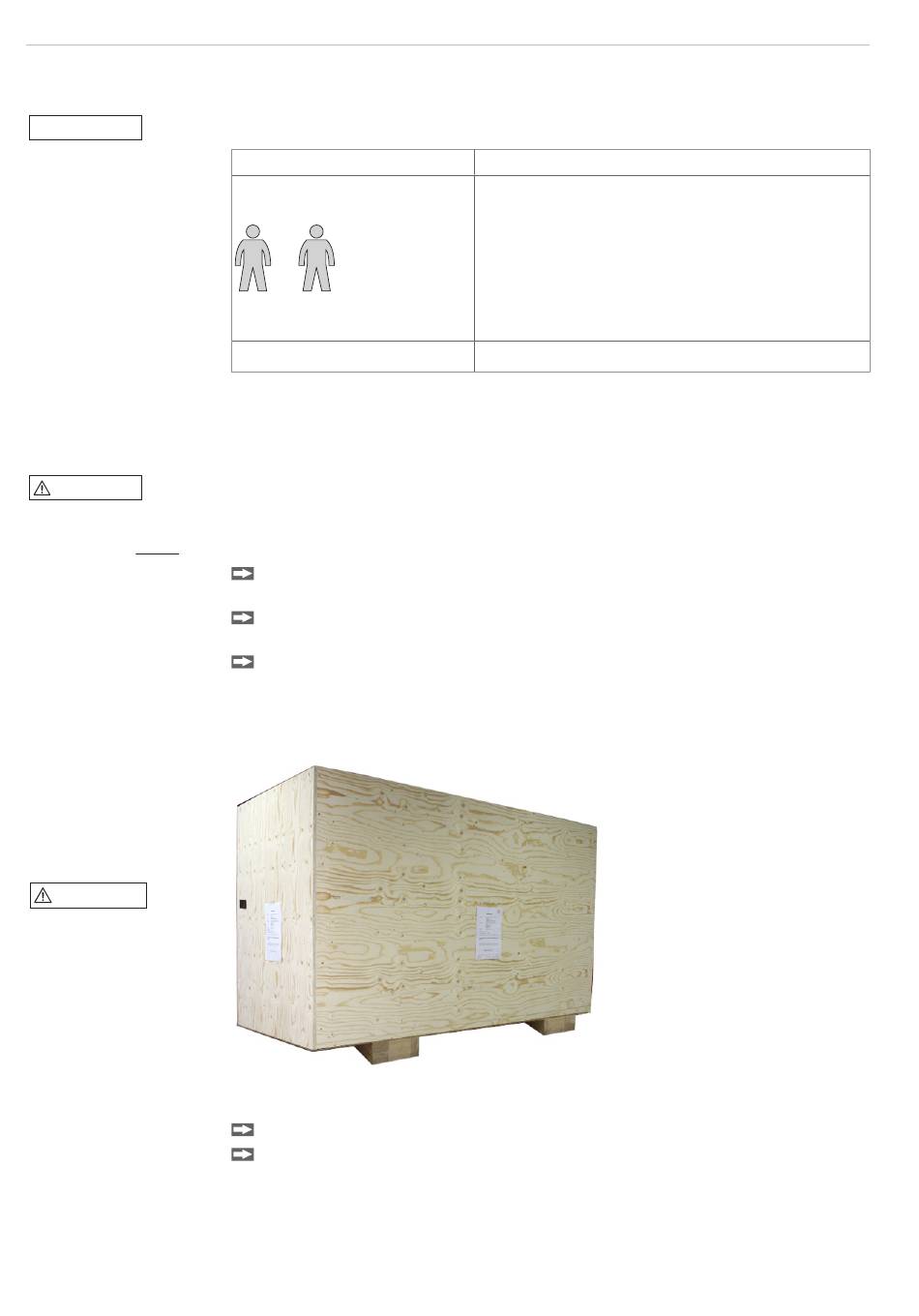

Abb. 16 Holzkiste
Lösen Sie die Transportsicherungen an der Messanlage.
Bringen Sie die Rundschlingen an den vier Transportösen an. Hängen Sie die
Rundschlingen an einer Traverse ein. Heben Sie die Messanlage nicht an.
Achten Sie dabei darauf, dass die Belastungsrichtung senkrecht nach oben zeigt.
i
Die Messanlage ist grundsätzlich an den vier Transportösen und einer Traverse zu
transportieren.
Benötigte Hilfsmittel, Werkzeuge
- Gabelstapler, 1200 kg minimale Nutzlast oder Kran
- Akkuschrauber mit Torx™ T20 Bit
- Gabelschlüssel SW13
- 4 Rundschlingen
- Traverse
- Hebezeug (Zubehör)
ca. 1100 kg inklusive Verpackung
Seite 22
