Übersicht mechanische Komponenten
thicknessCONTROL RTP 8301.EO / 4350039.85
3.
Übersicht mechanische Komponenten
In diesem Band des Handbuchs wird zunächst die mechanische Inbetriebnahme disku-
tiert. Der mechanische Aufbau und seine Funktionsweise beginnen im zweiten Kapitel
mit den Komponenten der Traversierung. Anschließend wird die Zustellung der Sensoren
erläutert. Mit der Mensch-Maschine Schnittstelle zur Bedienung des Systems und den
Hinweisen zum Transport wird der Band abgeschlossen.
3.1
Allgemeines vor der Inbetriebnahme
Die unten dargestellte Messanlage thicknessCONTROL RTP
erreicht eine Auflösung in der Größenordnung von ≤ ±1 μm. Aus diesem Grund sind
Mechanik, Sensorik, Elektronik und Software bis ins Detail aufeinander abgestimmt. So-
weit konstruktiv möglich, wurden mechanische Baugruppen und Einzelteile verwendet,
die keiner Justage unterliegen. Solche, die funktionsbedingt einjustiert werden müssen,
wurden von Micro-Epsilon eingestellt.
Die Inbetriebnahme von thicknessCONTROL RTP 8301.EO erfordert keine Einstellarbei-
ten durch den Kunden.
3.2
Basiskomponenten
3.2.1
Grundrahmen
1
2
3

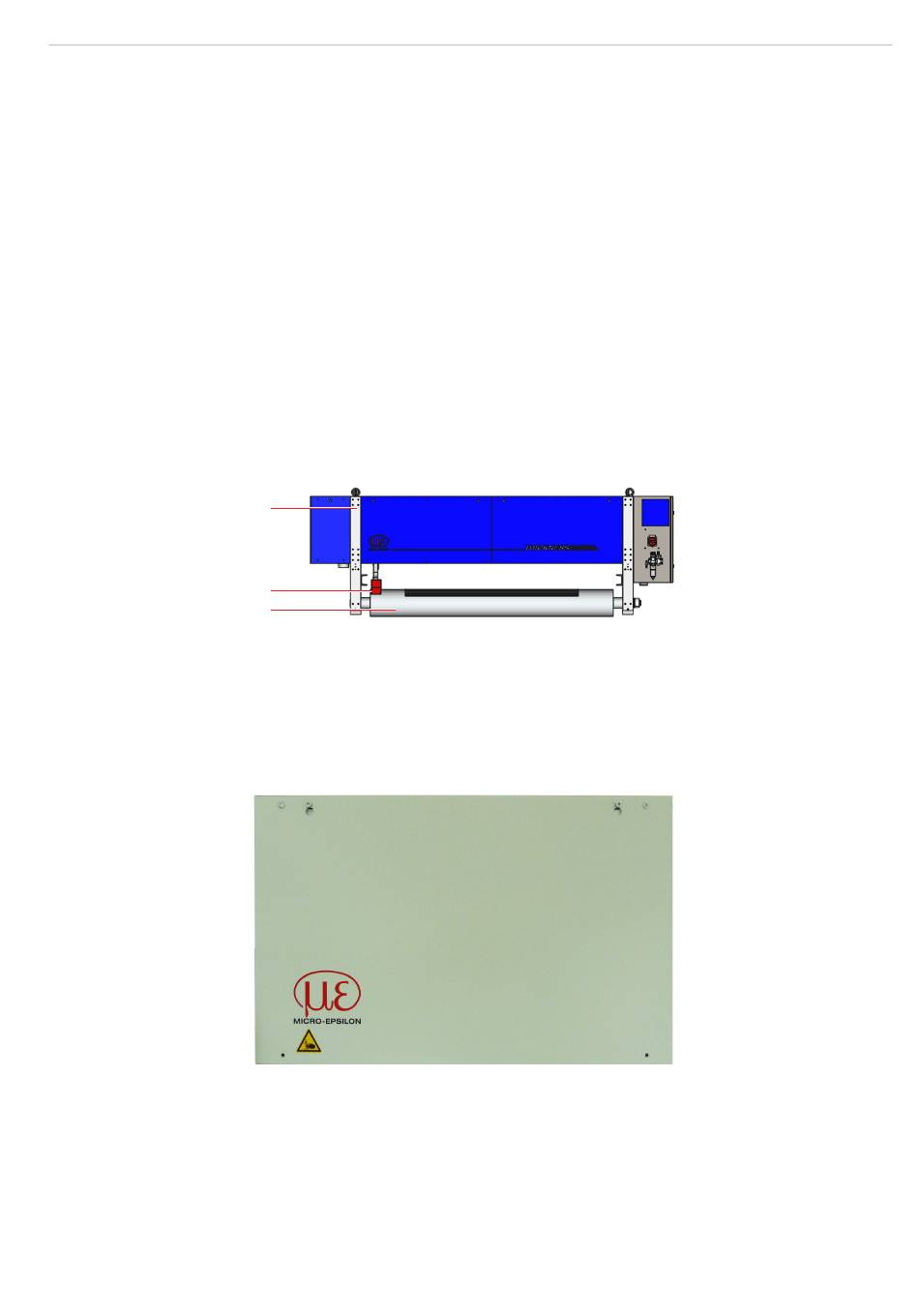

Abb. 4 Grundrahmen mit Führungswalze
Der Grundrahmen stellt die Basis der Anlage dar. Er nimmt die Führungswalze/Referenz-
fläche, den Messschlitten und die restlichen Komponenten auf. Der Rahmen besteht aus
einem massiven Aluminiumprofilrahmen.
Die Seitenverkleidungen der Messanlage sind eingehängt und damit nach dem Lösen
der Befestigungsschrauben gegen Herabfallen gesichert.
Abb. 5 Sicherung der Seitenverkleidungen
8301.EO, siehe Abb. 4
1 Grundrahmen
2 Messschlitten
3 Führungswalze/
Referenzfläche
Seite 13
