thicknessCONTROL RTP 8301.EO / 4350039.85
Toleranzprüfung
5.7
Anzeige
Einige Ansichten können benutzerspezifisch im Reiter Anzeige angepasst werden.
Ein roter Cursor markiert in den Darstellungen des Querprofils die Position des
Messschlittens. Soll diese nicht dargestellt werden, so kann die Schaltfläche Aktuelle
Breitenposition deaktiviert werden. Drei bzw. fünf blaue Cursor-Striche markieren
die Positionen der virtuellen 3-/5-Spur-Messung in der Ansicht Querprofil. Sollen
diese visualisiert werden, so muss das Feld Spurpositionen aktiviert sein. Die zusam-
mengehörigen Daten sind in Gruppen unterteilt und können einzeln über einen Pfeil aus-
und zugeklappt werden.

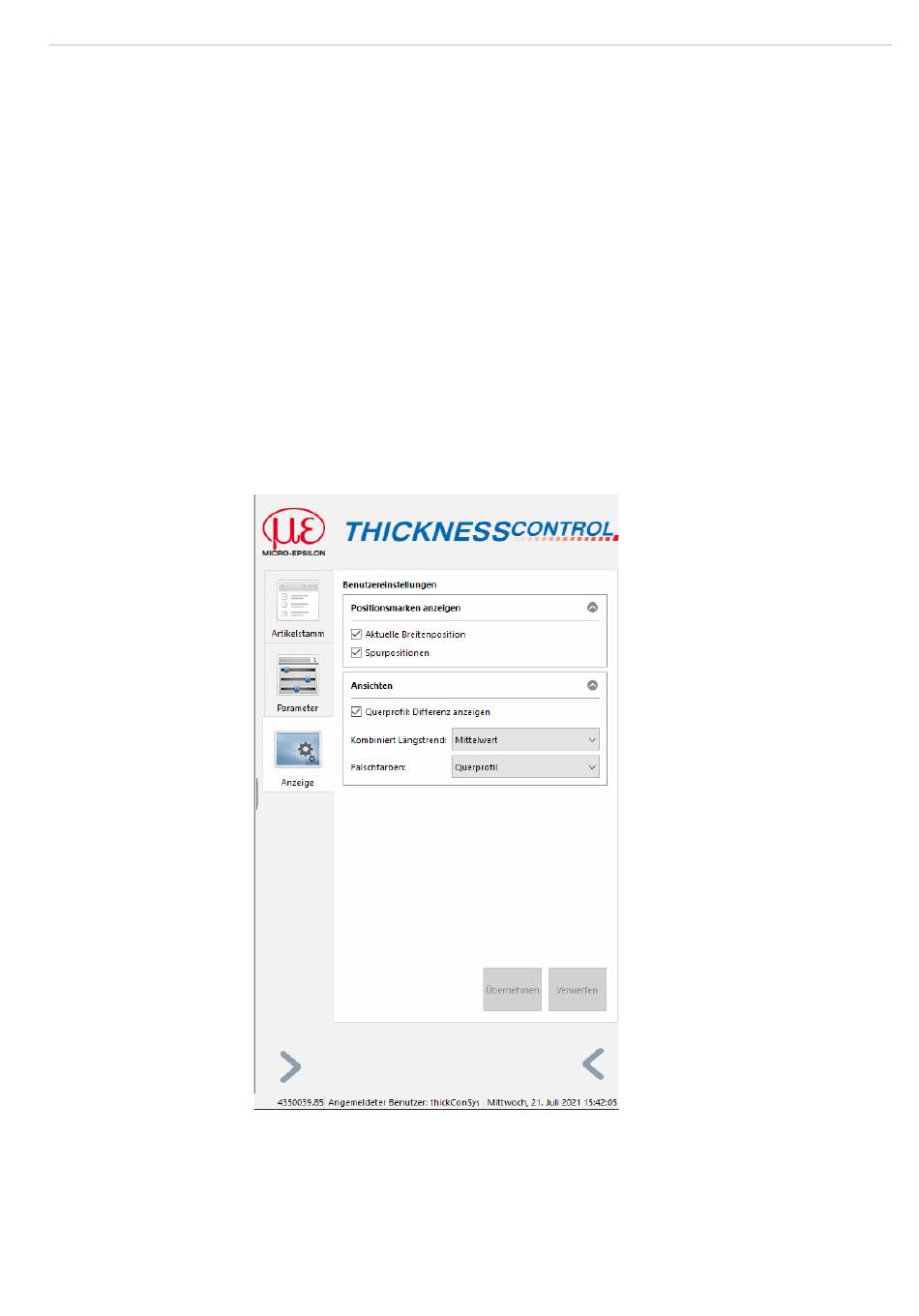

Abb. 30 Benutzereinstellungen für Anzeige
Über dem Querprofil kann optional eine Differenzanzeige eingeblendet werden. Soll die-
se Ansicht eingeblendet werden, muss die Option Querprofil: Differenz anzei-
gen aktiviert werden. Über die beiden Drop-Down-Felder Kombiniert Längstrend
und Falschfarben kann der Benutzer auswählen, welche Daten in den Ansichten
Längstrend und Falschfarben für die Anzeige verwendet werden.
Hier können Sie einstellen, welche Werte auch auf
Toleranz geprüft werden sollen. Standardmäßig wird für
die Toleranzprüfung nur der Mittelwert eines kompletten
Querprofils verwendet. Zusätzlich zum Mittelwert können
die jeweiligen Dickenwerte der 5 Spuren und der Dicken-
wert der Festspurmessung ausgewählt werden. Mit den
Grenzwerten für die Teiltoleranz kann festgelegt werden,
Wie viele Messpunkte in [%] des Gesamtquerschnitts
außerhalb der Toleranz liegen müssen, damit die Toleanz-
prüfung wirksam wird.
