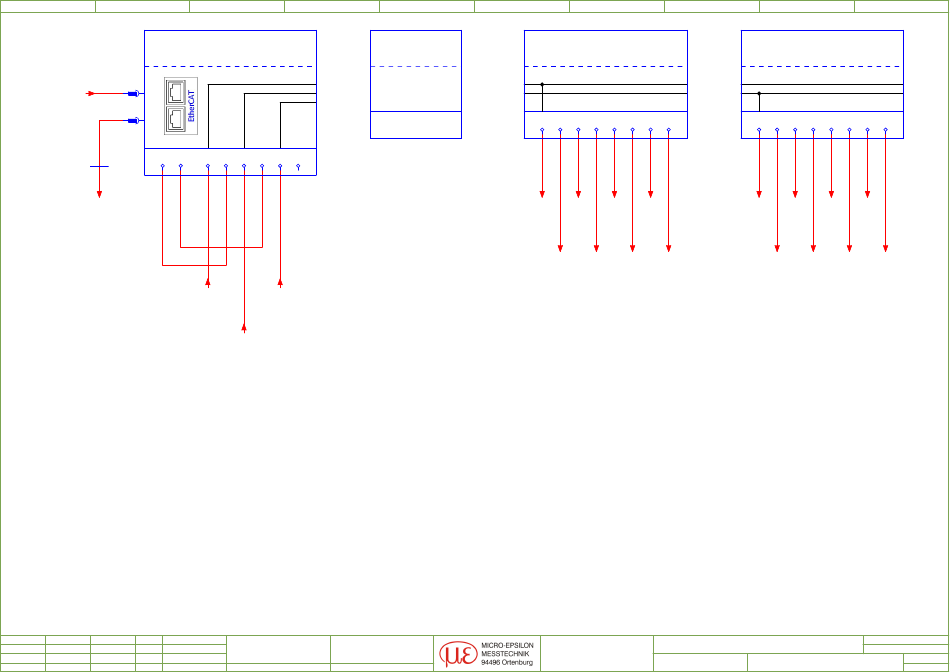

-11A1
Buskoppler
+UEB/3.0
Buscoupler
EK1100
-X1
IN
ETHERCAT_1
9.6
/
-X2
OUT
-11W1
4 m
24V
0V
ME 0150078
1
ECAT_2
21.0
9
Date
13.07.2021
Ed. by
11000162
Appr
Modification
Date
Name
Original
2
3
-11A2
+UEB/3.1
EL6070
00 01
+
+
-
-
PE
PE
5
2
6
3
7
4
8
24V_BUS1
PE_B1
2.4
1.3
0V_BUS1
2.7
Diese Zeichnung ist Eigentum der Firma
This drawing is the property of MICRO-
MICRO-EPSILON und darf ohne unsere
EPSILON and must not be copied or
Genehmigung weder kopiert noch
brought to the knowledge of a third
dritten Personen mitgeteilt werden.
party without our authorization.
Replacement for
Replaced by
4
5
-11A3
Lizenzklemme
8 x 24V Imax: 10A
+UEB/3.2
License Clamp
8 x 24V Imax: 10A
EL9186
02 03
04 05
+1
1
24V1
1.7
EL6070
Lizenzklemme
License Clamp
K211035
thicknessCONTROL
RTP 8301.CT
6
7
-11A4
+UEB/3.2
EL9187
+2
+3
+4
+5
+6
+7
+8
5
2
6
3
7
4
8
24V3
24V5
24V7
2.2
7.0
7.8
24V2
24V4
24V6
24V8
2.1
2.5
7.7
8.5
EL 9186 8x 24V
+1: 24V
+2: 24V
+3: 24V
+4: 24V
+5: 24V
+6: 24V
+7: 24V
+8: 24V
Buscoupler, License clamp, 24V
8
9
8 x 0V Imax: 10A
8 x 0V Imax: 10A
06 07
-1
-2
-3
-4
-5
-6
-7
-8
1
5
2
6
3
7
4
8
0V1
0V3
0V5
0V7
7.0
8.1
9.2
15.3
0V2
0V4
0V6
0V8
7.6
8.5
15.1
15.3
EL 9187 8x 0V:
-1: 0V
-2: 0V
-3: 0V
-4: 0V
-5: 0V
-6: 0V
-7: 0V
-8: 0V
=
