Interface - Softwareunterstützung
Ein Controller ODC 2600 wird an der PCI-Interfacekarte IF2008A von MICRO-EPSILON
Eltrotec GmbH über das Signal-Ausgangskabel SCD2500-3/IF2008 an der Buchse X1
(Sensor 1) angeschlossen.
Ein zweiter ODC 2600 kann an der Buchse X2 (Sensor 3) angesteckt werden. Für den
Anschluss von mehr als 2 Sensoren ODC 2600 an einer IF2008 benötigen Sie ein
Y-Adapterkabel von MICRO-EPSILON Eltrotec GmbH.
Die Schnittstellenparameter am ODC 2600 müssen auf die aktive Schnittstelle RS422
und die folgende Standardeinstellung eingestellt sein:
Baudrate:
691200 Baud
Datenformat: 8 Datenbits, keine Parität, 1 Stopbit (8,N,1)
i
IF2008A benötigt an X7 Versorgung durch PC.

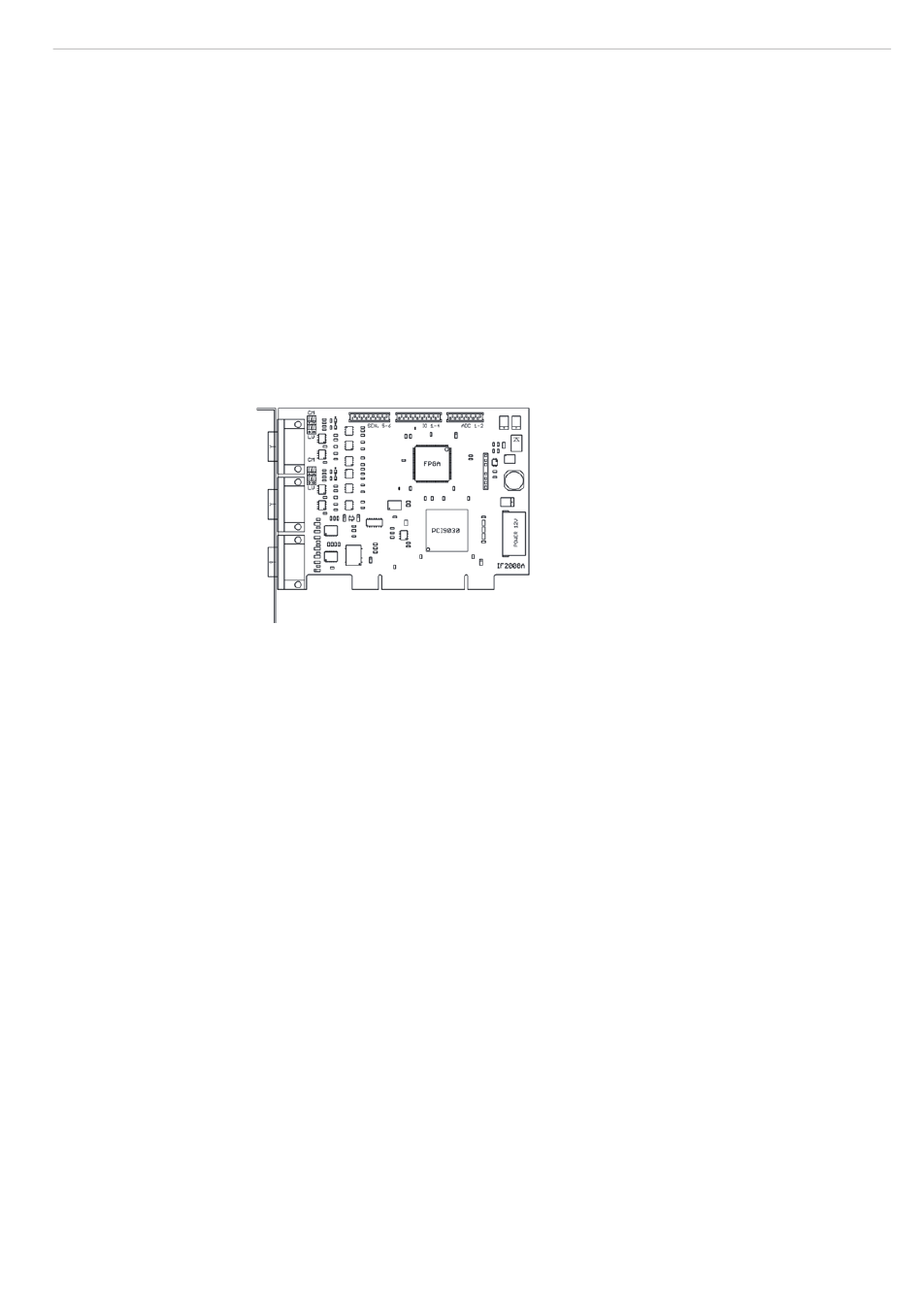

Abb. 55 Ansicht IF2008A
Die Bezeichnungen Sensor 1 u. 3 beziehen sich auf die Terminologie der Treibersoft-
ware MEDAQlib sowie der Messwerterfassungssoftware ICONNECT von MICRO-EPSI-
LON Eltrotec GmbH.
Mit MEDAQLib steht Ihnen eine dokumentierte Treiber-DLL zur Verfügung. Damit binden
Sie das Mikrometer in Verbindung
- mit der PCI-Interfacekarte IF2008A und Anschlusskabel SCD2500-3/IF2008 oder
- mit dem RS422/USB-Konverter (optionales Zubehör) und passendem Anschlusskabel
PC1700-x/USB/IND
in eine bestehende oder kundeneigene PC-Software ein.
Um die verschiedenen Sensoren ansprechen zu können, ist kein Wissen über das un-
terliegende Protokoll des jeweiligen Sensors notwendig. Die einzelnen Kommandos und
Parameter für den anzusprechenden Sensor werden über abstrakte Funktionen gesetzt,
und von der MEDAQLib entsprechend in das Protokoll des Sensors umgesetzt.
MEDAQLib
- enthält eine DLL, die in C, C++, VB, Delphi und viele weitere Programme importiert
werden kann,
- nimmt Ihnen die Datenkonvertierung ab,
- funktioniert unabhängig vom verwendeten Schnittstellentyp,
- zeichnet sich durch gleiche Funktionen für die Kommunikation (Befehle) aus,
- bietet ein einheitliches Übertragungsformat für alle Sensoren von MICRO-EPSILON
Eltrotec GmbH.
Für C/C++-Programmierer ist in MEDAQLib eine zusätzliche Header-Datei und eine
Library-Datei integriert.
Die aktuelle Treiberroutine inklusive Dokumentation finden Sie unter:
www.micro-epsilon.de/download
www.micro-epsilon.de/link/software/medaqlib
