Mit dem Befehl Von Favoriten entfernen wird der Menüpunkt wieder entfernt.
Enthält das Favoriten-Menü keine Menüpunkte mehr, wird dieser auch wieder entfernt. Es können immer wieder
Menüpunkte hinzugefügt bzw. entfernt werden.
Damit alle Änderungen übernommen werden, muss das Layout gespeichert werden. Menü Datei -> Layout spei-
chern.
5.15
Dateien und Verzeichnisse
Die Messdaten eines abgerufenen Artikels werden im Verzeichnis D:\MESD\Archive gespeichert. Der Dateiname
setzt sich aus Artikelname und aktuellem Datum zusammen.
Folgendes Beispiel soll dies näher erläutern:
TestArtikel_20150924_163923.txt
Dateiname für Artikel TestArtikel, abgerufen am 24.09.2015 um 16:39:23 Uhr.
Die Daten werden im ASCII-Format gespeichert, d.h. sie können mit jedem beliebigen Editor gelesen und in Excel
importiert werden. Die Daten sind in mehreren Spalten abgespeichert. Spalte 1 enthält die Länge bzw. Zeitangabe.
Alle weiteren Spalten geben den Dickenwert – je nach Projekteinstellung – in [μm], [mm], [inch] bzw. [mil] eines
Messpunktes wieder. Bei 80 Messpunkten werden somit 81 Spalten geschrieben. Pro Querprofil wird eine Zeile in die-
ser Datei angefügt. Parallel zu dieser ASCII-Datei wird eine Binärdatei (Erweiterung .bme) gespeichert. Diese enthält
zusätzliche Informationen, eine Analyse dieser Messergebnisse kann durch das Tool Offline Analyse (separat
erhältlich von Micro-Epsilon) durchgeführt werden.
Die Messdateien werden nach 30 Tagen automatisch gelöscht.
5.16
Schnittstelle zum Leitsystem
Das Messsystem kann über eine definierte Profinet-Schnittstelle mit dem Leitsystem kommunizieren. Die übertrage-
nen Daten können in der Ansicht Interface angezeigt werden.

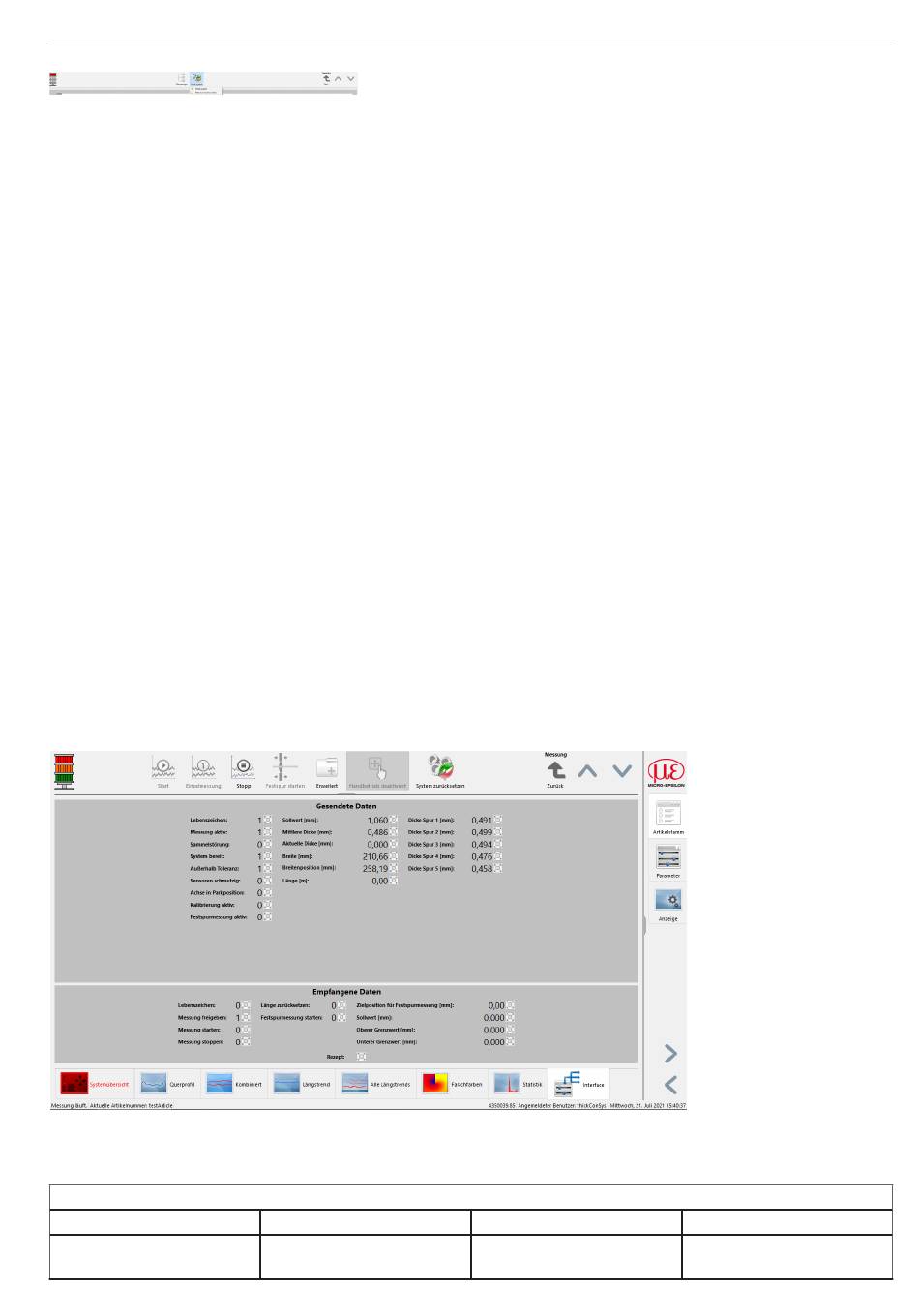

Abb. 50 Schnittstelle zum Leitsystem
PLC --> ME
Address
+0.0
thicknessCONTROL RTP 8301.EO / 4350039.85
Name
Alive Signal
Type
Bit
Description
Alive Signal: Pulse with
about 1 Hz.
