Dokumentation Mechanik
Der Montageort sollte nach Möglichkeit frei von Verschmutzungen sein, z. B. Staub oder Dämpfe. Diese können zu
Messunsicherheiten führen.
Der Montageort sollte erschütterungsfrei und vibrationsarm sein.
Zur Visualisierung der Konstruktion ist das auf der CD mitgelieferte Programm DWF Viewer zu installieren. Mit Hilfe
dieses Tools können nach Öffnen der Datei 4350039(85)-01.dwf alle Einzelteile des Systems dargestellt werden.
1192
890
240
0
electrical and
pneumatic connections

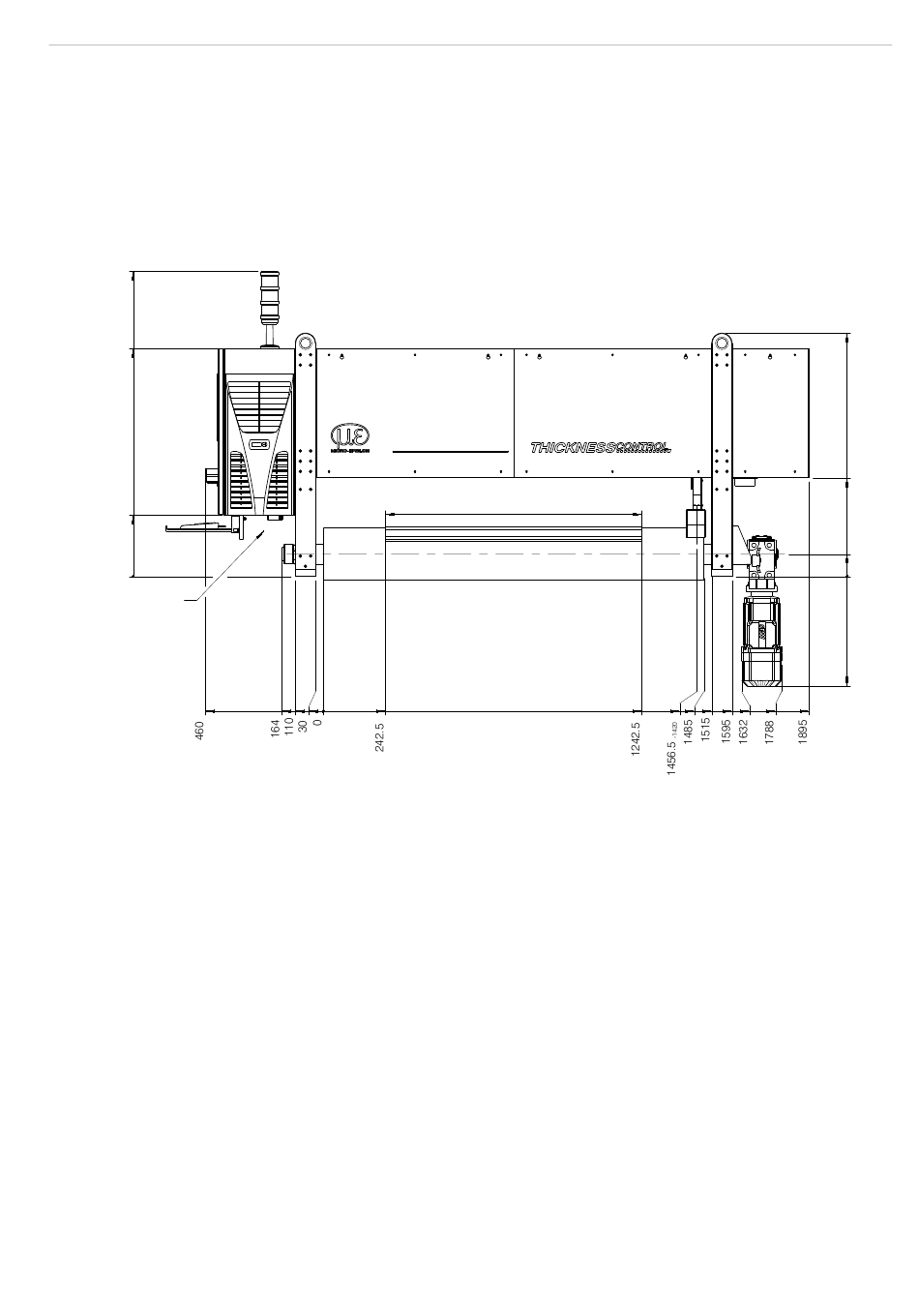

Abb. 51 Maßzeichnung Messanlage, Abmessungen in mm, nicht maßstabsgetreu
9.2
Klemm- und Schaltpläne
9.3
Technische Daten
9.4
Handbuch optoCONTROL 2600 (Lasermikrometer)
9.5
Handbuch multiNCDT100 (Wirbelstromwegmesssystem)
9.6
Handbuch Klimagerät
9.7
Handbuch USV
thicknessCONTROL RTP 8301.EO / 4350039.85
(1000)
950
385
87.2
0
427.8
