Übersicht mechanische Komponenten
thicknessCONTROL RTP 8301.EO / 4350039.85
3.2.6
Energiekette
1

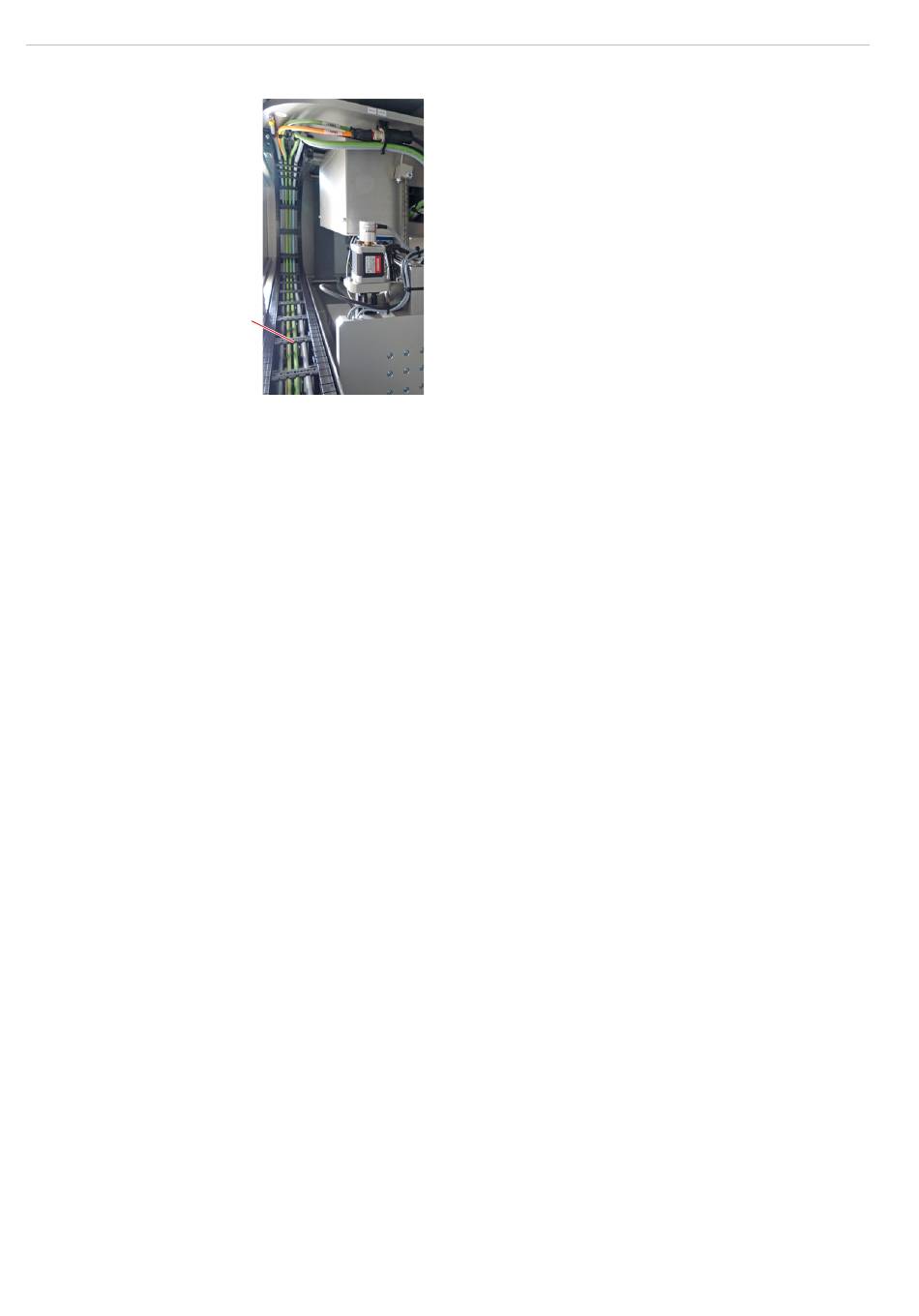

Abb. 13 Energiekette
Die
Energiekette, siehe Abb.
Messschlitten vorhandenen Komponenten. Herkömmliche Energieketten entwickeln bei
der Bewegung durch das Abknicken der einzelnen Kettenglieder einen sogenannten
Polygoneffekt. Bei einem präzisen Messsystem wirkt sich dieser Effekt nachteilig auf das
Messergebnis aus. Aus diesem Grund kommt eine spezielle Energiekette zum Einsatz,
die keinen Polygoneffekt aufweist. Damit wird eine optimale Laufruhe beim Traversieren
der Sensorplattform erreicht, die eine präzise Messung garantiert.
13, ist am Messschlitten befestigt und versorgt alle auf dem
1
Energiekette
Seite 18
