Installation und Montage
4.
4.1
Auf die Kabelmäntel von Sensor-, Versorgungs- und Ausgangskabel dürfen keine scharfkantigen oder schwe-
ren Gegenstände einwirken.
4.2
Ungeschirmte Sensoren, siehe
- Typenbezeichnung: EPUx..
- Aufbau: Das Sensorvorderteil mit eingebetteter Spule besteht aus elektrisch nichtleitenden Werkstoffen.
i
Geschirmte Sensoren, siehe
- Typenbezeichnung: EPSx..
- Aufbau: Der Sensor ist bis zur Stirnfläche mit einem Stahlgehäuse mit Montagegewinde umgeben. Der

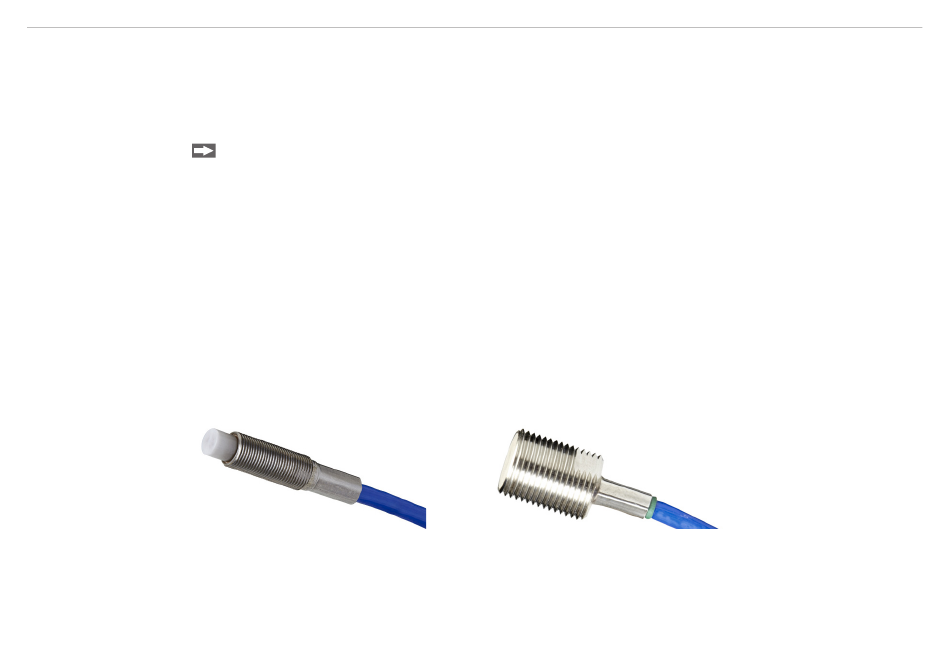

Abb. 3 Ungeschirmter Sensor
eddyNCDT 3100
Installation und Montage
Vorsichtsmaßnahmen
Prüfen Sie vor der Inbetriebnahme alle Steckverbindungen auf deren festen Sitz.
Sensor
In radialer Richtung können Metallteile in der Nähe wie ein Messobjekt wirken und das Messergebnis
verfälschen. Beachten Sie dies bei der Auswahl des Materials für die Sensormontage und deren Auf-
bau.
Sensor ist damit gegen die Beeinflussung durch radial, nahe gelegene Metallteile abgeschirmt.
Abb. 3
Abb. 4
Abb. 4 Geschirmter Sensor
Seite 16
