Übersicht mechanische Komponenten
VORSICHT
Quetschgefahr! Fassen
Sie während des Be-
triebs niemals zwischen
die Führungswalze und
den Sensorhalter.
thicknessCONTROL RTP 8301.EO / 4350039.85
1
2
Der Antrieb des Messschlittens gewährleistet ein reproduzierbares Traversieren der
Dualsensorik.
Ein Encoder, axial montiert an der Zahnriemenumlenkung, misst die Position des Mess-
schlittens und ermöglicht so eine präzise Zuordnung der Messwerte in Querrichtung.
3.2.5
Dualsensorik
Die Dualsensorik besteht aus
- zwei Wirbelstromsensoren und
- einem Lasermikrometer.
Die Dualsensorik misst berührungslos die Dicke des Messobjektes, während diese über
der Führungswalze vorbei läuft. Der am Messschlitten befestigte
Abb.
12, nimmt die Wirbelstrom- und das Lasermikrometer auf. Der Sensorhalter ist aus
massivem Aluminium ausgeführt. In den Sensorhalter wurde auch die Sensorluftspülung
und die Sensorkühlung integriert. Die Sensorkühlung erfolgt über Druckluft.
1
2

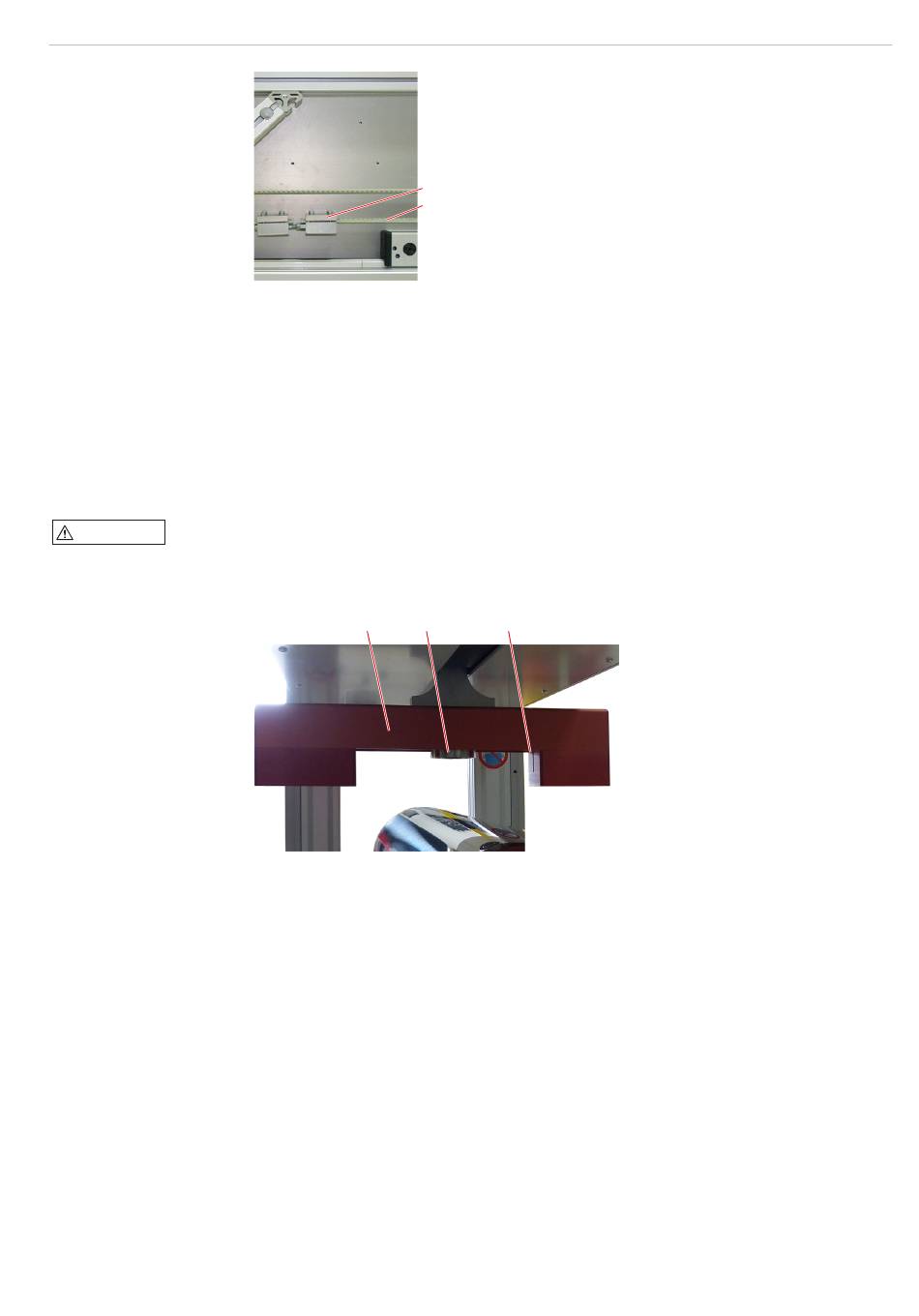

Abb. 12 Sensorhalter, Wirbelstromsensor und Lasermikrometer
Die Dualsensorik wird vertikal zugestellt. Damit wird ein großer Spalt zum Einführen des
Materials erzielt. Die Zustellung erfolgt aktiv, das heißt bei Stromausfall, beim Eintritt einer
Not-Halt-Situation, beziehungsweise beim Abschalten der Messanlage wird die Dualsen-
sorik vom Messobjekt weg, in die vertikale Ruheposition, bewegt.
1
2
1
3
2
3
Zahnriemenspanner
Zahnriemen
Sensorhalter, siehe
Sensorhalter
Wirbelstromsensoren
Lasermikrometer
Seite 17
