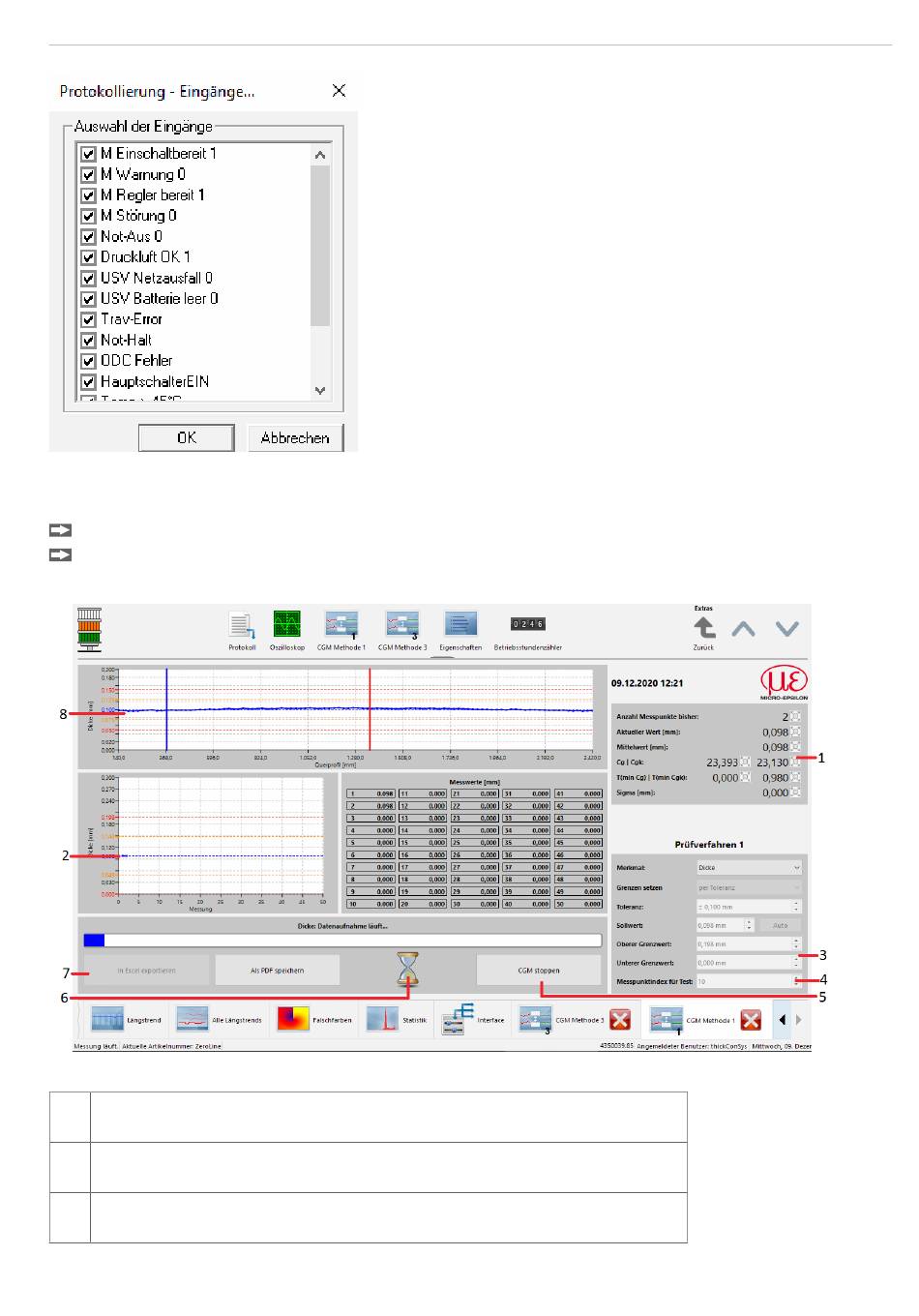

Abb. 46 Dialog Protokollierung – Eingänge
5.11.2
Messmittelfähigkeit prüfen, Methode 1
Starten Sie die Messung.
Wechseln Sie in das Menü Extras > CGM Methode 1.
Anhand eines definierten Punktes im Querprofil werden 50 Messungen ausgewertet.
Abb. 47 Messung der Messmittelfähigkeit, Methode 1
1
Ergebnis der Messmittelfähigkeit - gültig nach 50 Punkten: Cgm / Cgk > 1,33
T(min): berechnete Toleranz
2
Dieses Diagramm zeigt die Messwerte. Nach jedem abgeschlossenem Scan wird
ein Messpunkt ergänzt.
3
Sollwert, obere und untere Grenze der Produktion. Sollwert und Grenzwerte wer-
den für die Berechnung und die Diagramme verwendet.
thicknessCONTROL RTP 8301.EO / 4350039.85
Seite 47
