Übersicht mechanische Komponenten
VORSICHT
Gefahr durch Quetschen,
Erfassen! Fassen Sie
während des Betriebs
niemals zwischen das
Stehlager, die Führungs-
walzenwelle und den
Grundrahmen.
thicknessCONTROL RTP 8301.EO / 4350039.85
3.2.2 Führungswalze
Das zu vermessende Messgut läuft über die Führungs- und Referenzwalze vorbei.
Material Walze:
- Edelstahl, 1.4541, nahtloses Rohr
- Oberfläche Rz 1 μm steingeschliffen und poliert
Die Führungs- und Referenzwalze wird mit zwei Stehlagern in die Messanlage eingebun-
den, siehe Abb. 6.

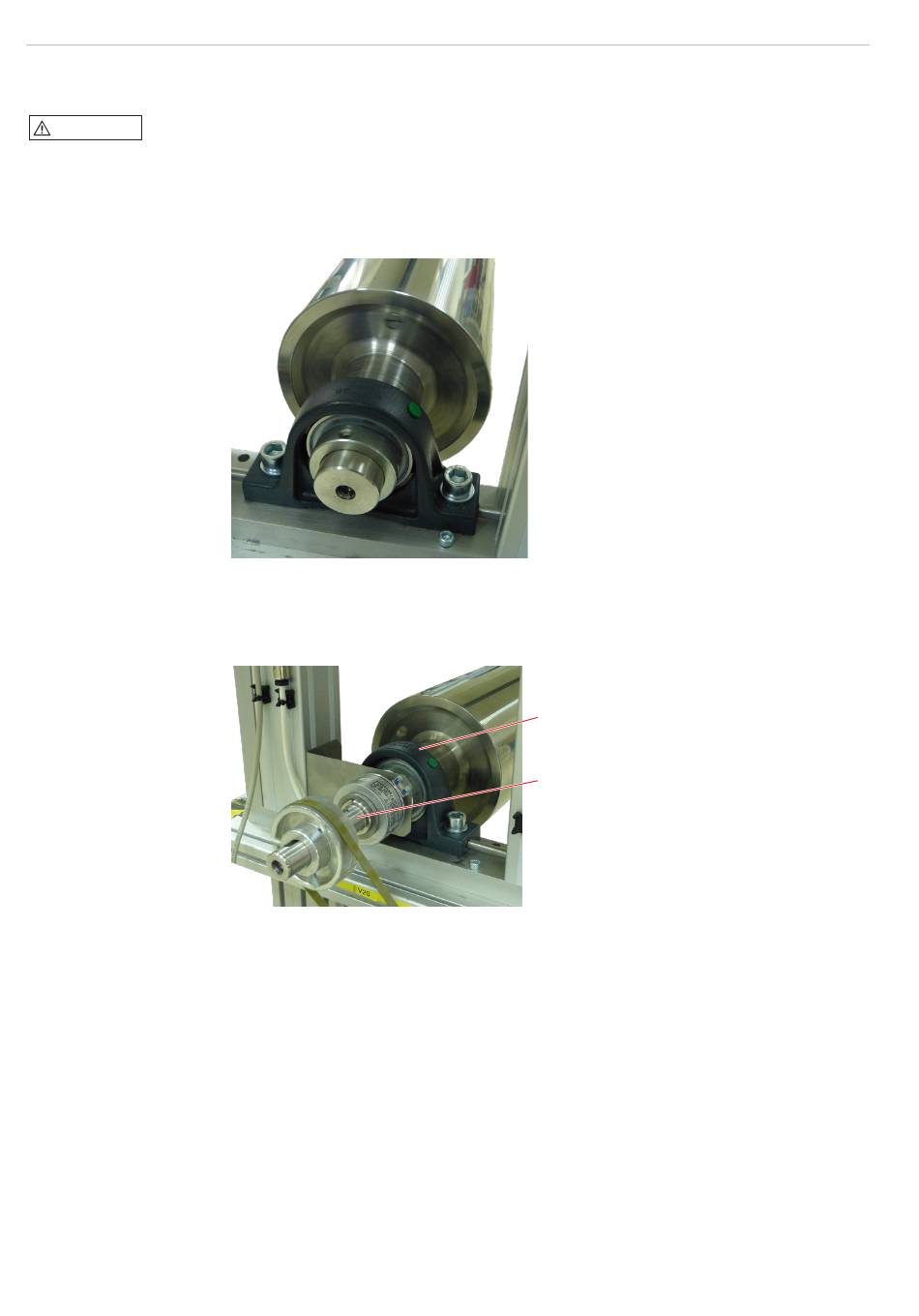

Abb. 6 Stehlager
An der Seite der Walze befindet sich ein Wellenstummel, an welcher der Antriebsmotor
montiert wird. Ein Winkelgeber an der Führungswalze erfasst die Position der Führungs-
walze.
Abb. 7 Lagerung der Führungswalze mit Wellenstummel für den Antriebsmotor
1 Stehlager
2 Wellenstummel für
1
Antriebsmotor
2
