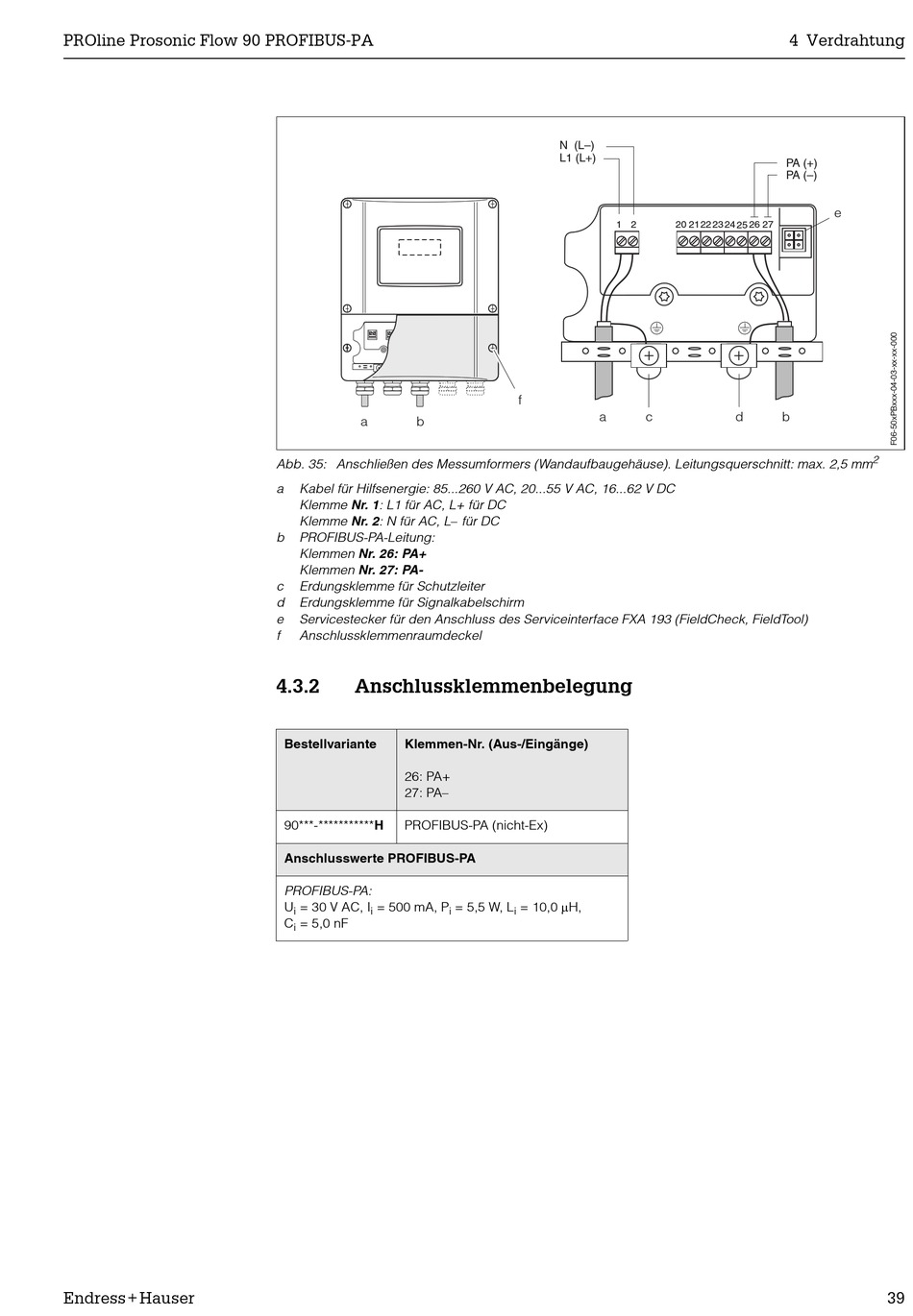

Abb. 35: Anschließen des Messumformers (Wandaufbaugehäuse). Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L für DC
b PROFIBUS-PA-Leitung:
Klemmen Nr. 26: PA+
Klemmen Nr. 27: PA-
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (FieldCheck, FieldTool)
f Anschlussklemmenraumdeckel
4.3.2

Anschlussklemmenbelegung

Bestellvariante Klemmen-Nr. (Aus-/Eingänge)
26: PA+
27: PA–
90***-***********H PROFIBUS-PA (nicht-Ex)
Anschlusswerte PROFIBUS-PA
PROFIBUS-PA:
U = 30 V AC, I = 500 mA, P
i i
C = 5,0 nF
i
N (L–)
L1 (L+)
1 2
f
a
= 10,0 2 H,
= 5,5 W, L
i i
4 Verdrahtung
PA (+)
PA (–)
