CNGmass DCI

Elektrischer Anschluss

Potenzialausgleich

Kabeleinführungen

Kabelspezifikationen

Endress+Hauser
HART
b/c
–/b
a/a
MODBUS RS485
– 27
+ 26
– 25
+ 24
f
– 23
+ 22
– 21
+ 20
N (L-) 2
L1 (L+) 1

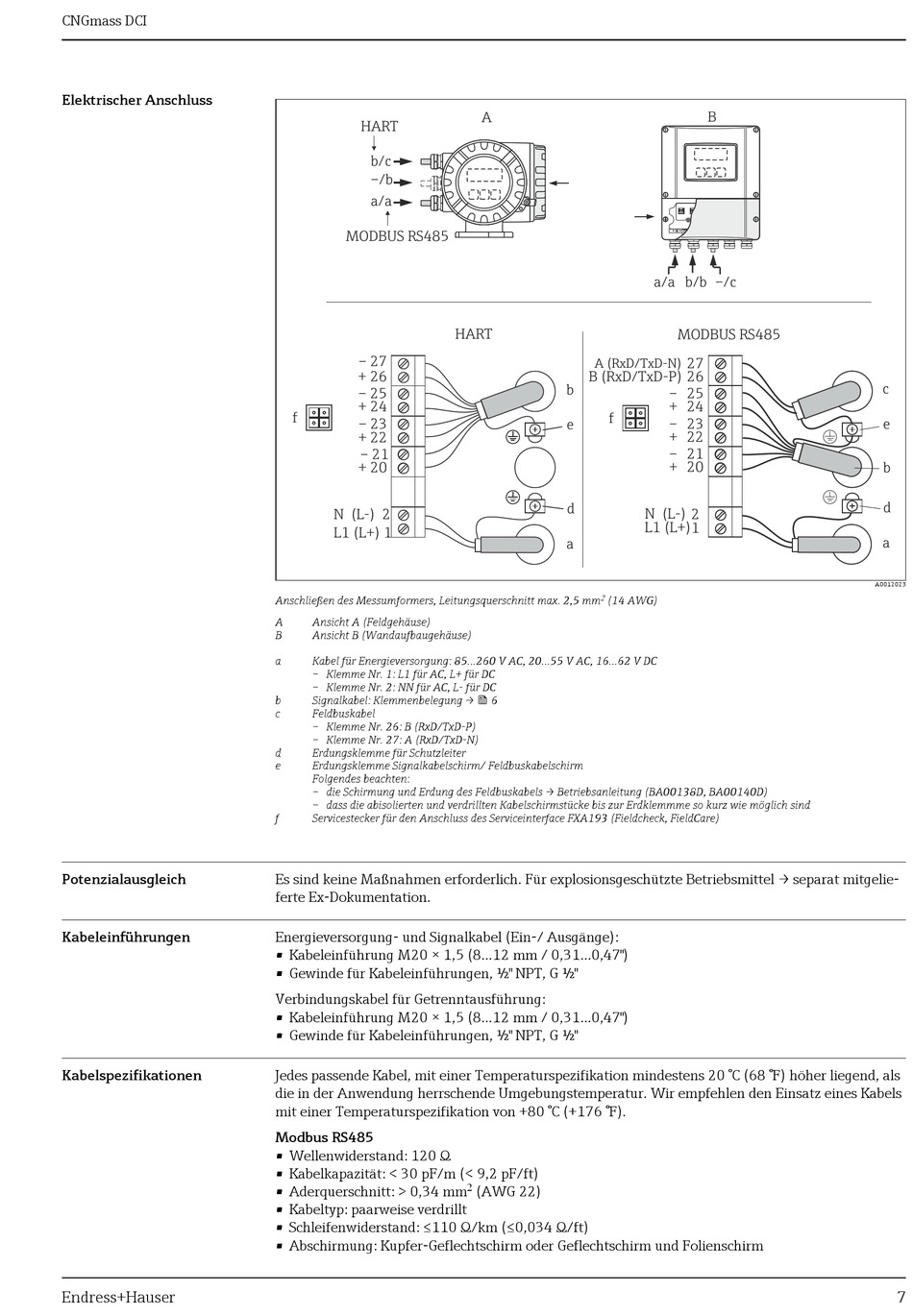

Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A Ansicht A (Feldgehäuse)
B Ansicht B (Wandaufbaugehäuse)
a Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: NN für AC, L- für DC
b Signalkabel: Klemmenbelegung →  6
c Feldbuskabel
– Klemme Nr. 26: B (RxD/TxD-P)
– Klemme Nr. 27: A (RxD/TxD-N)
d Erdungsklemme für Schutzleiter
e Erdungsklemme Signalkabelschirm/ Feldbuskabelschirm
Folgendes beachten:
– die Schirmung und Erdung des Feldbuskabels → Betriebsanleitung (BA00138D, BA00140D)
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemmme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
Es sind keine Maßnahmen erforderlich. Für explosionsgeschützte Betriebsmittel → separat mitgelie-
ferte Ex-Dokumentation.
Energieversorgung- und Signalkabel (Ein-/ Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Jedes passende Kabel, mit einer Temperaturspezifikation mindestens 20 °C (68 °F) höher liegend, als
die in der Anwendung herrschende Umgebungstemperatur. Wir empfehlen den Einsatz eines Kabels
mit einer Temperaturspezifikation von +80 °C (+176 °F).
Modbus RS485
• Wellenwiderstand: 120 Ω
• Kabelkapazität: < 30 pF/m (< 9,2 pF/ft)
• Aderquerschnitt: > 0,34 mm
• Kabeltyp: paarweise verdrillt
• Schleifenwiderstand: ≤110 Ω/km (≤0,034 Ω/ft)
• Abschirmung: Kupfer-Geflechtschirm oder Geflechtschirm und Folienschirm
A
HART
A (RxD/TxD-N)
B (RxD/TxD-P)
b
f
e
d
a

(14 AWG)

(AWG 22)
B
a/a b/b –/c
MODBUS RS485
27
26
– 25
+ 24
– 23
+ 22
– 21
+ 20
N (L-)
2
L1 (L+) 1
c
e
b
d
a
A0012023
7
