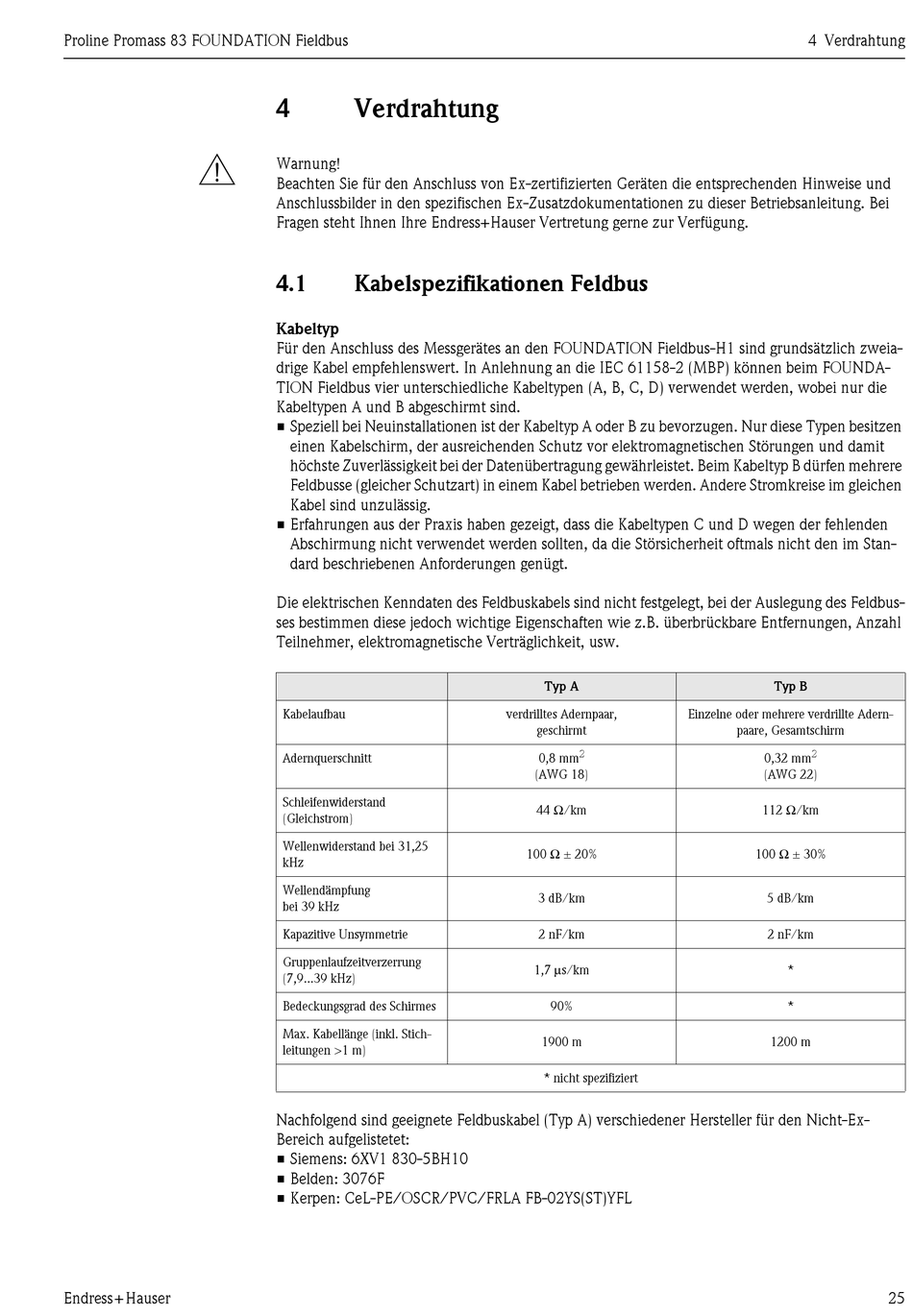

Verdrahtung

Warnung!
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei
Fragen steht Ihnen Ihre Endress+Hauser Vertretung gerne zur Verfügung.
4.1

Kabelspezifikationen Feldbus

Kabeltyp
Für den Anschluss des Messgerätes an den FOUNDATION Fieldbus-H1 sind grundsätzlich zweia-
drige Kabel empfehlenswert. In Anlehnung an die IEC 61158-2 (MBP) können beim FOUNDA-
TION Fieldbus vier unterschiedliche Kabeltypen (A, B, C, D) verwendet werden, wobei nur die
Kabeltypen A und B abgeschirmt sind.
• Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese Typen besitzen
einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störungen und damit
höchste Zuverlässigkeit bei der Datenübertragung gewährleistet. Beim Kabeltyp B dürfen mehrere
Feldbusse (gleicher Schutzart) in einem Kabel betrieben werden. Andere Stromkreise im gleichen
Kabel sind unzulässig.
• Erfahrungen aus der Praxis haben gezeigt, dass die Kabeltypen C und D wegen der fehlenden
Abschirmung nicht verwendet werden sollten, da die Störsicherheit oftmals nicht den im Stan-
dard beschriebenen Anforderungen genügt.
Die elektrischen Kenndaten des Feldbuskabels sind nicht festgelegt, bei der Auslegung des Feldbus-
ses bestimmen diese jedoch wichtige Eigenschaften wie z.B. überbrückbare Entfernungen, Anzahl
Teilnehmer, elektromagnetische Verträglichkeit, usw.
Kabelaufbau
Adernquerschnitt
Schleifenwiderstand
(Gleichstrom)
Wellenwiderstand bei 31,25
kHz
Wellendämpfung
bei 39 kHz
Kapazitive Unsymmetrie
Gruppenlaufzeitverzerrung
(7,9...39 kHz)
Bedeckungsgrad des Schirmes
Max. Kabellänge (inkl. Stich-
leitungen >1 m)
Nachfolgend sind geeignete Feldbuskabel (Typ A) verschiedener Hersteller für den Nicht-Ex-
Bereich aufgelistetet:
• Siemens: 6XV1 830-5BH10
• Belden: 3076F
• Kerpen: CeL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
Typ A
verdrilltes Adernpaar,
geschirmt
2
0,8 mm
(AWG 18)
44 Ω/km
100 Ω ± 20%
3 dB/km
2 nF/km
1,7 µs/km
90%
1900 m
* nicht spezifiziert
4 Verdrahtung
Typ B
Einzelne oder mehrere verdrillte Adern-
paare, Gesamtschirm
2
0,32 mm
(AWG 22)
112 Ω/km
100 Ω ± 30%
5 dB/km
2 nF/km
*
*
1200 m
