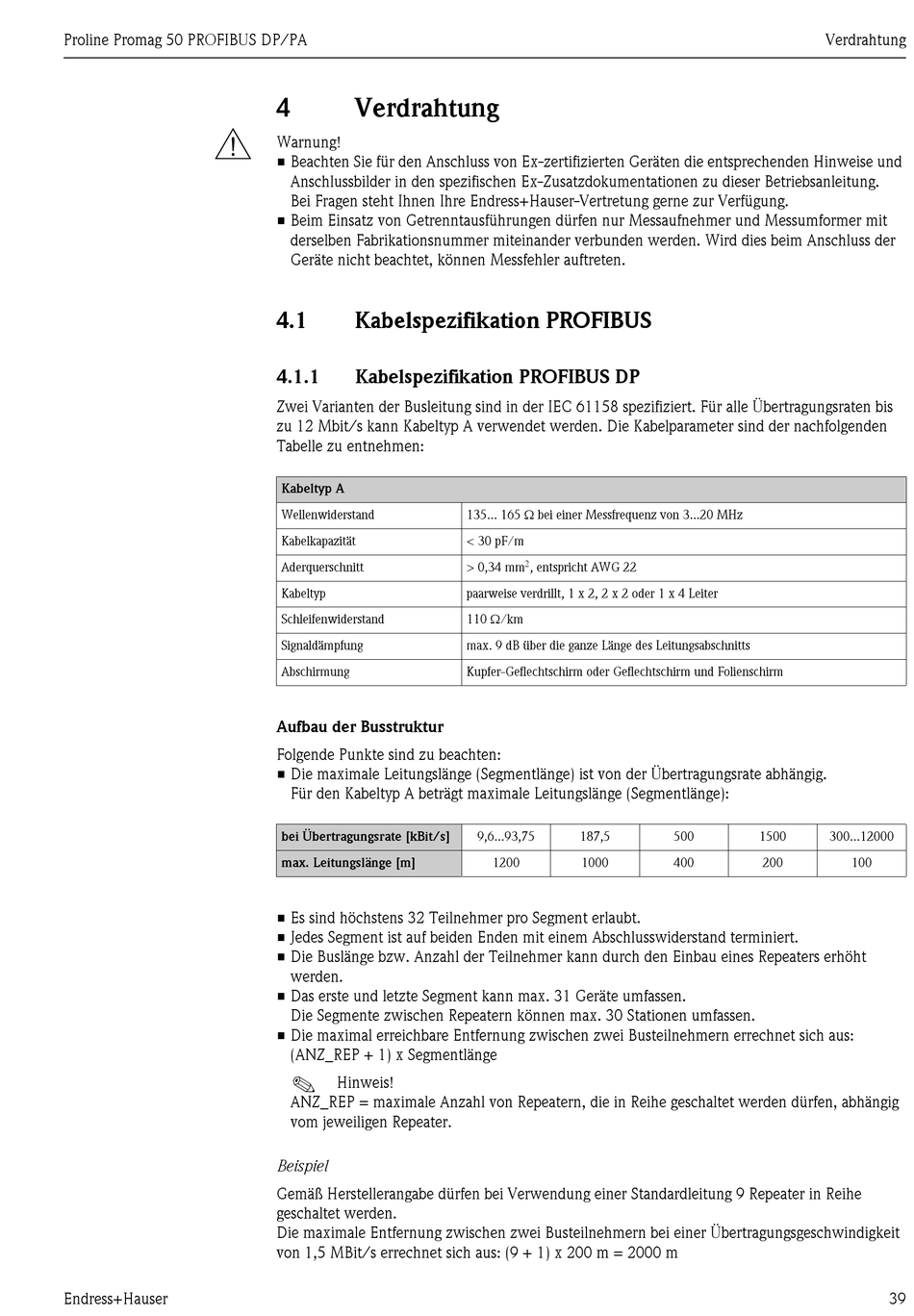

Proline Promag 50 PROFIBUS DP/PA
#
Endress+Hauser
4

Verdrahtung

Warnung!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
• Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer mit
derselben Fabrikationsnummer miteinander verbunden werden. Wird dies beim Anschluss der
Geräte nicht beachtet, können Messfehler auftreten.
4.1

Kabelspezifikation PROFIBUS

4.1.1

Kabelspezifikation PROFIBUS DP

Zwei Varianten der Busleitung sind in der IEC 61158 spezifiziert. Für alle Übertragungsraten bis
zu 12 Mbit/s kann Kabeltyp A verwendet werden. Die Kabelparameter sind der nachfolgenden
Tabelle zu entnehmen:
Kabeltyp A
Wellenwiderstand
Kabelkapazität
Aderquerschnitt
Kabeltyp
Schleifenwiderstand
Signaldämpfung
Abschirmung
Aufbau der Busstruktur
Folgende Punkte sind zu beachten:
• Die maximale Leitungslänge (Segmentlänge) ist von der Übertragungsrate abhängig.
Für den Kabeltyp A beträgt maximale Leitungslänge (Segmentlänge):
bei Übertragungsrate [kBit/s]
max. Leitungslänge [m]
• Es sind höchstens 32 Teilnehmer pro Segment erlaubt.
• Jedes Segment ist auf beiden Enden mit einem Abschlusswiderstand terminiert.
• Die Buslänge bzw. Anzahl der Teilnehmer kann durch den Einbau eines Repeaters erhöht
werden.
• Das erste und letzte Segment kann max. 31 Geräte umfassen.
Die Segmente zwischen Repeatern können max. 30 Stationen umfassen.
• Die maximal erreichbare Entfernung zwischen zwei Busteilnehmern errechnet sich aus:
(ANZ_REP + 1) x Segmentlänge
!
Hinweis!
ANZ_REP = maximale Anzahl von Repeatern, die in Reihe geschaltet werden dürfen, abhängig
vom jeweiligen Repeater.
Beispiel
Gemäß Herstellerangabe dürfen bei Verwendung einer Standardleitung 9 Repeater in Reihe
geschaltet werden.
Die maximale Entfernung zwischen zwei Busteilnehmern bei einer Übertragungsgeschwindigkeit
von 1,5 MBit/s errechnet sich aus: (9 + 1) x 200 m = 2000 m
135... 165 Ω bei einer Messfrequenz von 3...20 MHz
< 30 pF/m
2
> 0,34 mm , entspricht AWG 22
paarweise verdrillt, 1 x 2, 2 x 2 oder 1 x 4 Leiter
110 Ω/km
max. 9 dB über die ganze Länge des Leitungsabschnitts
Kupfer-Geflechtschirm oder Geflechtschirm und Folienschirm
9,6...93,75 187,5
1200 1000
Verdrahtung
500 1500 300...12000
400 200 100
