Proline Promag 50 PROFIBUS DP/PA
#
"
Endress+Hauser

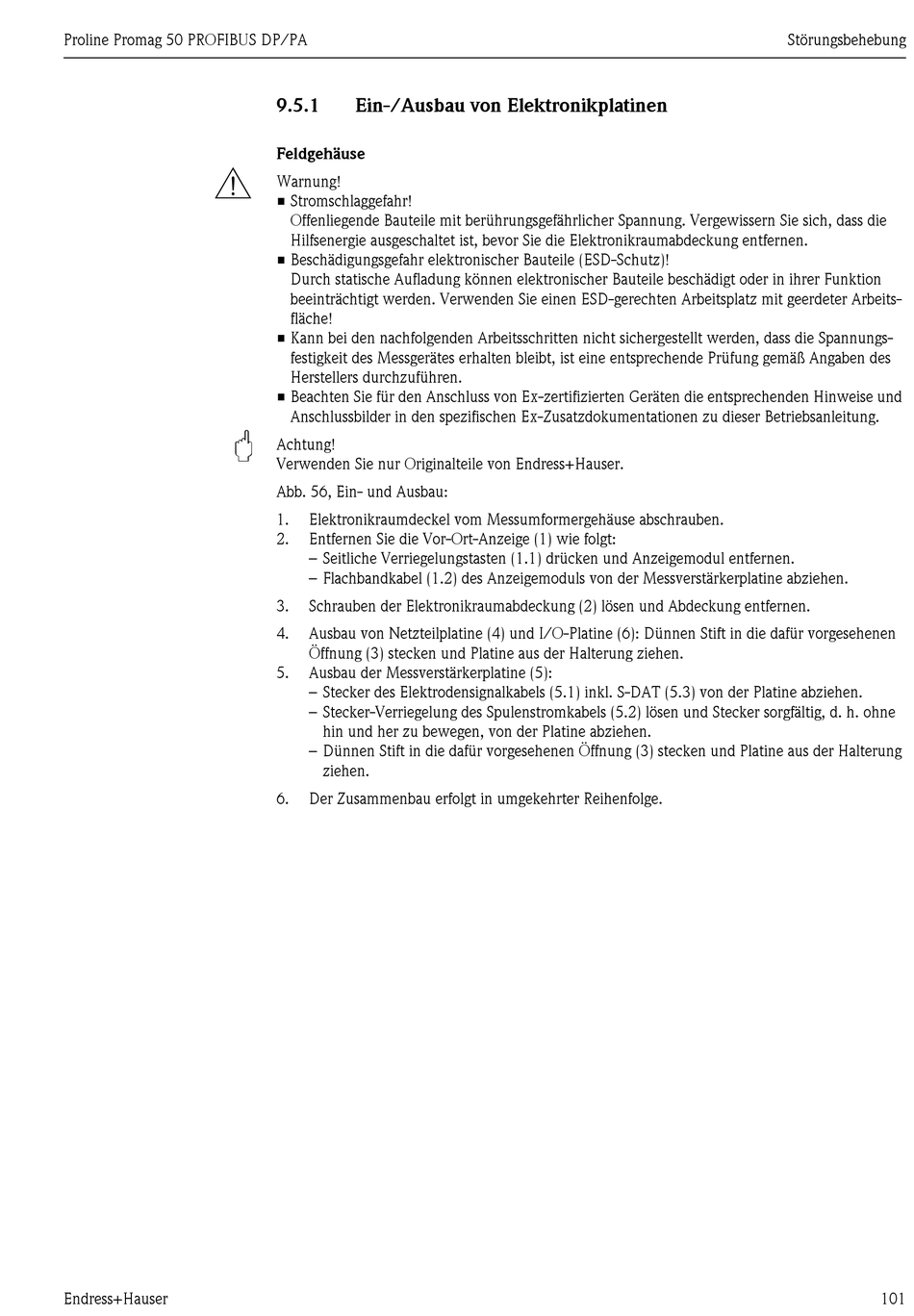

9.5.1
Ein-/Ausbau von Elektronikplatinen
Feldgehäuse
Warnung!
• Stromschlaggefahr!
Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die
Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)!
Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion
beeinträchtigt werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeits-
fläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Messgerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des
Herstellers durchzuführen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Abb. 56, Ein- und Ausbau:
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
3.
Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4.
Ausbau von Netzteilplatine (4) und I/O-Platine (6): Dünnen Stift in die dafür vorgesehenen
Öffnung (3) stecken und Platine aus der Halterung ziehen.
5.
Ausbau der Messverstärkerplatine (5):
– Stecker des Elektrodensignalkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker-Verriegelung des Spulenstromkabels (5.2) lösen und Stecker sorgfältig, d. h. ohne
hin und her zu bewegen, von der Platine abziehen.
– Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Halterung
ziehen.
6.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Störungsbehebung
101
