9.7

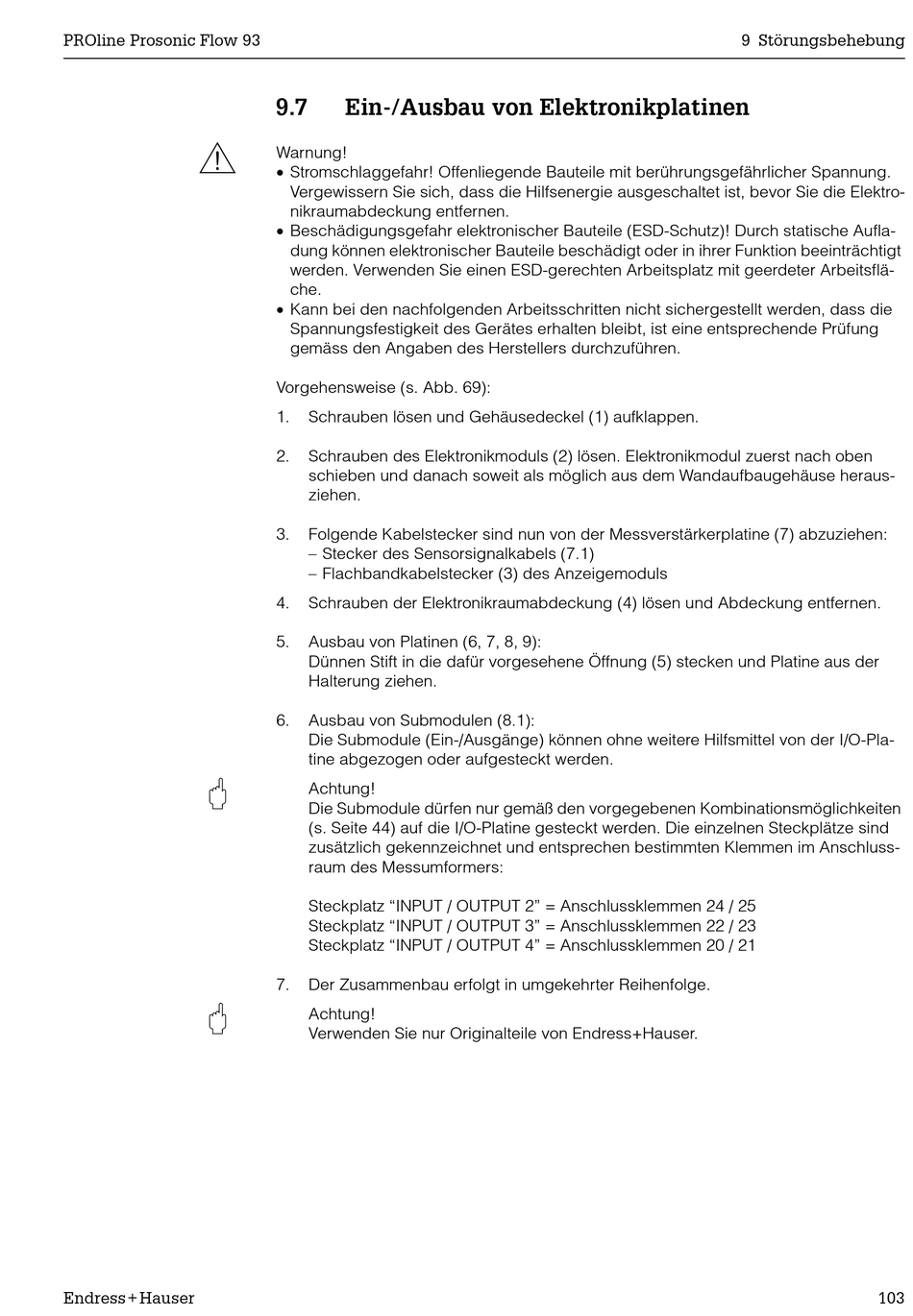

Ein-/Ausbau von Elektronikplatinen

Warnung!
x Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektro-
nikraumabdeckung entfernen.
x Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufla-
dung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt
werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsflä-
che.
x Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung
gemäss den Angaben des Herstellers durchzuführen.
Vorgehensweise (s. Abb. 69):
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben
schieben und danach soweit als möglich aus dem Wandaufbaugehäuse heraus-
ziehen.
3. Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Sensorsignalkabels (7.1)
– Flachbandkabelstecker (3) des Anzeigemoduls
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Ausbau von Platinen (6, 7, 8, 9):
Dünnen Stift in die dafür vorgesehene Öffnung (5) stecken und Platine aus der
Halterung ziehen.
6. Ausbau von Submodulen (8.1):
Die Submodule (Ein-/Ausgänge) können ohne weitere Hilfsmittel von der I/O-Pla-
tine abgezogen oder aufgesteckt werden.
Achtung!
Die Submodule dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten
(s. Seite 44) auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind
zusätzlich gekennzeichnet und entsprechen bestimmten Klemmen im Anschluss-
raum des Messumformers:
Steckplatz "INPUT / OUTPUT 2" = Anschlussklemmen 24 / 25
Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
