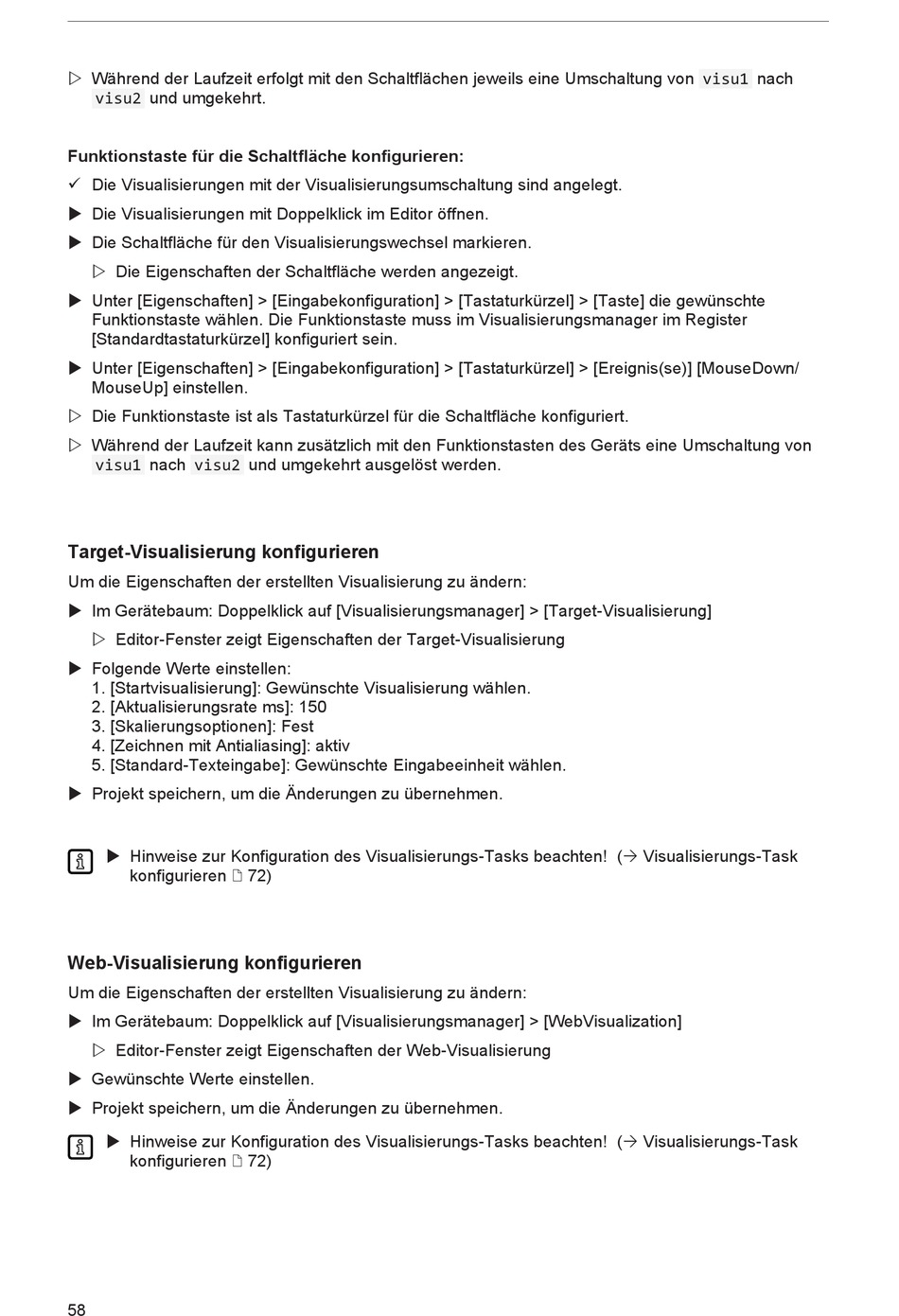

w Während der Laufzeit erfolgt mit den Schaltflächen jeweils eine Umschaltung von visu1 nach
visu2 und umgekehrt.
Funktionstaste für die Schaltfläche konfigurieren:
ü Die Visualisierungen mit der Visualisierungsumschaltung sind angelegt.
u Die Visualisierungen mit Doppelklick im Editor öffnen.
u Die Schaltfläche für den Visualisierungswechsel markieren.
w Die Eigenschaften der Schaltfläche werden angezeigt.
u Unter [Eigenschaften] > [Eingabekonfiguration] > [Tastaturkürzel] > [Taste] die gewünschte
Funktionstaste wählen. Die Funktionstaste muss im Visualisierungsmanager im Register
[Standardtastaturkürzel] konfiguriert sein.
u Unter [Eigenschaften] > [Eingabekonfiguration] > [Tastaturkürzel] > [Ereignis(se)] [MouseDown/
MouseUp] einstellen.
w Die Funktionstaste ist als Tastaturkürzel für die Schaltfläche konfiguriert.
w Während der Laufzeit kann zusätzlich mit den Funktionstasten des Geräts eine Umschaltung von
visu1 nach visu2 und umgekehrt ausgelöst werden.

Target-Visualisierung konfigurieren

Um die Eigenschaften der erstellten Visualisierung zu ändern:
u Im Gerätebaum: Doppelklick auf [Visualisierungsmanager] > [Target-Visualisierung]
w Editor-Fenster zeigt Eigenschaften der Target-Visualisierung
u Folgende Werte einstellen:
1. [Startvisualisierung]: Gewünschte Visualisierung wählen.
2. [Aktualisierungsrate ms]: 150
3. [Skalierungsoptionen]: Fest
4. [Zeichnen mit Antialiasing]: aktiv
5. [Standard-Texteingabe]: Gewünschte Eingabeeinheit wählen.
u Projekt speichern, um die Änderungen zu übernehmen.
u Hinweise zur Konfiguration des Visualisierungs-Tasks beachten! (Ò Visualisierungs-Task
konfigurieren / 72)

Web-Visualisierung konfigurieren

Um die Eigenschaften der erstellten Visualisierung zu ändern:
u Im Gerätebaum: Doppelklick auf [Visualisierungsmanager] > [WebVisualization]
w Editor-Fenster zeigt Eigenschaften der Web-Visualisierung
u Gewünschte Werte einstellen.
u Projekt speichern, um die Änderungen zu übernehmen.
u Hinweise zur Konfiguration des Visualisierungs-Tasks beachten! (Ò Visualisierungs-Task
konfigurieren / 72)
