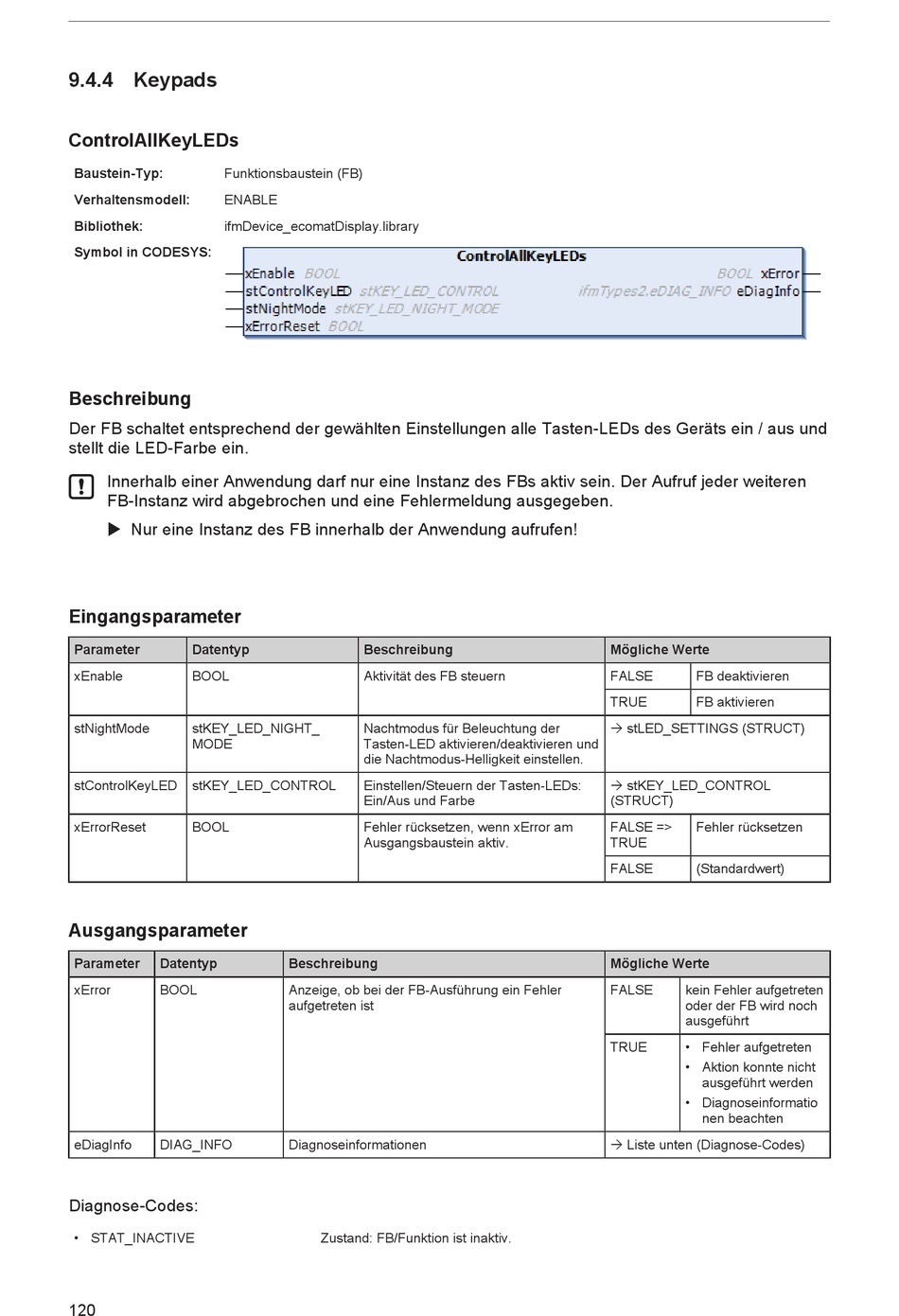

9.4.4 Keypads
ControlAllKeyLEDs
Baustein-Typ: Funktionsbaustein (FB)
Verhaltensmodell: ENABLE
Bibliothek: ifmDevice_ecomatDisplay.library
Symbol in CODESYS:
Beschreibung
Der FB schaltet entsprechend der gewählten Einstellungen alle Tasten-LEDs des Geräts ein / aus und
stellt die LED-Farbe ein.
Innerhalb einer Anwendung darf nur eine Instanz des FBs aktiv sein. Der Aufruf jeder weiteren
FB-Instanz wird abgebrochen und eine Fehlermeldung ausgegeben.
u Nur eine Instanz des FB innerhalb der Anwendung aufrufen!
Eingangsparameter
Parameter Datentyp
xEnable BOOL
stNightMode stKEY_LED_NIGHT_
MODE
stControlKeyLED stKEY_LED_CONTROL
xErrorReset BOOL
Ausgangsparameter
Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
Diagnose-Codes:
• STAT_INACTIVE
120
Beschreibung
Aktivität des FB steuern
Nachtmodus für Beleuchtung der
Tasten-LED aktivieren/deaktivieren und
die Nachtmodus-Helligkeit einstellen.
Einstellen/Steuern der Tasten-LEDs:
Ein/Aus und Farbe
Fehler rücksetzen, wenn xError am
Ausgangsbaustein aktiv.
Beschreibung
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Zustand: FB/Funktion ist inaktiv.
Mögliche Werte
FALSE FB deaktivieren
TRUE FB aktivieren
Ò stLED_SETTINGS (STRUCT)
Ò stKEY_LED_CONTROL
(STRUCT)
FALSE => Fehler rücksetzen
TRUE
FALSE (Standardwert)
Mögliche Werte
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
Ò Liste unten (Diagnose-Codes)
