ifm ecomatDisplay Programmierhandbuch Seite 15

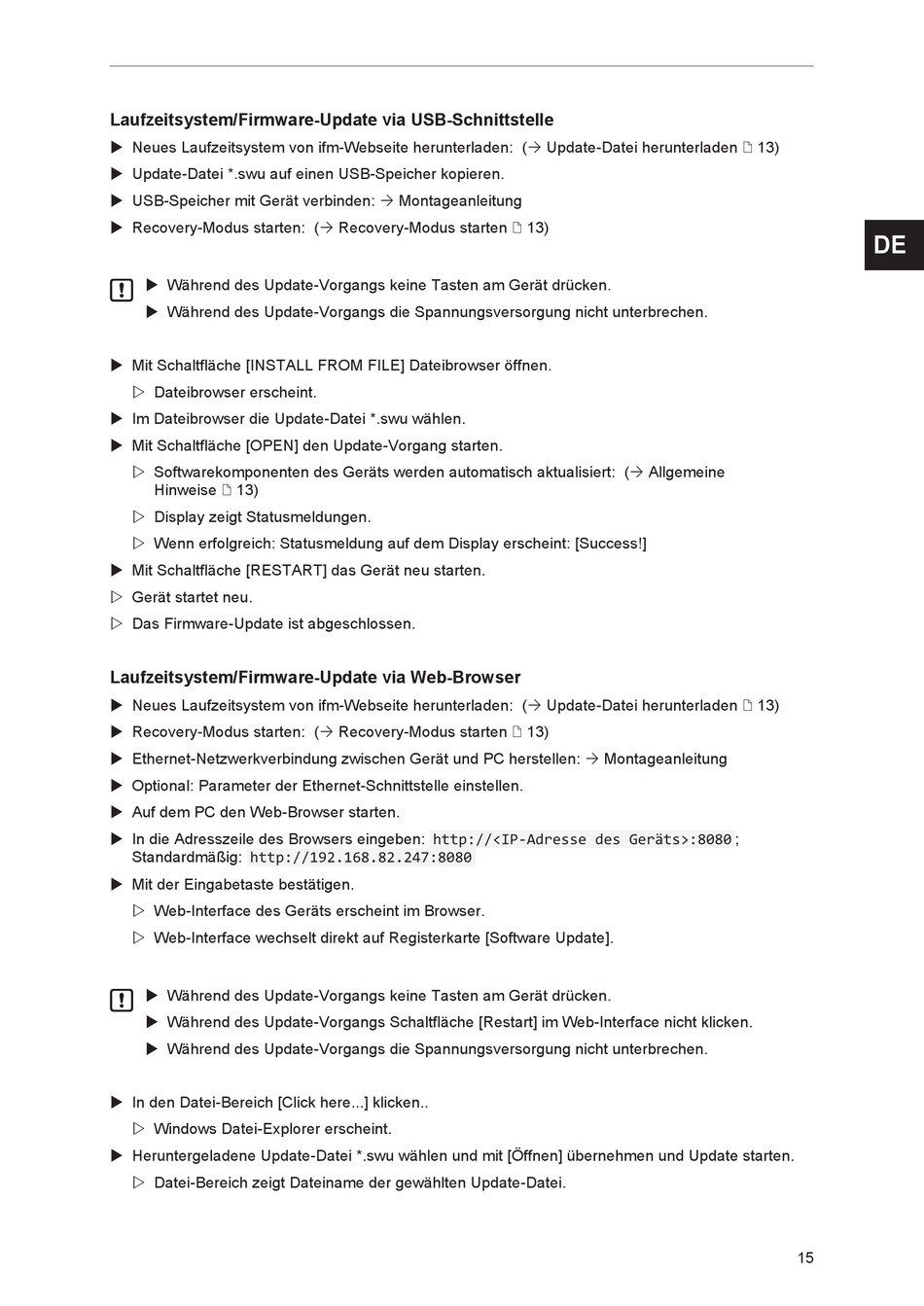

Laufzeitsystem/Firmware-Update via USB-Schnittstelle
u Neues Laufzeitsystem von ifm-Webseite herunterladen: (Ò Update-Datei herunterladen / 13)
u Update-Datei *.swu auf einen USB-Speicher kopieren.
u USB-Speicher mit Gerät verbinden: Ò Montageanleitung
u Recovery-Modus starten: (Ò Recovery-Modus starten / 13)
u Während des Update-Vorgangs keine Tasten am Gerät drücken.
u Während des Update-Vorgangs die Spannungsversorgung nicht unterbrechen.
u Mit Schaltfläche [INSTALL FROM FILE] Dateibrowser öffnen.
w Dateibrowser erscheint.
u Im Dateibrowser die Update-Datei *.swu wählen.
u Mit Schaltfläche [OPEN] den Update-Vorgang starten.
w Softwarekomponenten des Geräts werden automatisch aktualisiert: (Ò Allgemeine
Hinweise / 13)
w Display zeigt Statusmeldungen.
w Wenn erfolgreich: Statusmeldung auf dem Display erscheint: [Success!]
u Mit Schaltfläche [RESTART] das Gerät neu starten.
w Gerät startet neu.
w Das Firmware-Update ist abgeschlossen.
Laufzeitsystem/Firmware-Update via Web-Browser
u Neues Laufzeitsystem von ifm-Webseite herunterladen: (Ò Update-Datei herunterladen / 13)
u Recovery-Modus starten: (Ò Recovery-Modus starten / 13)
u Ethernet-Netzwerkverbindung zwischen Gerät und PC herstellen: Ò Montageanleitung
u Optional: Parameter der Ethernet-Schnittstelle einstellen.
u Auf dem PC den Web-Browser starten.
u In die Adresszeile des Browsers eingeben: http://<IP-Adresse des Geräts>:8080 ;
Standardmäßig: http://192.168.82.247:8080
u Mit der Eingabetaste bestätigen.
w Web-Interface des Geräts erscheint im Browser.
w Web-Interface wechselt direkt auf Registerkarte [Software Update].
u Während des Update-Vorgangs keine Tasten am Gerät drücken.
u Während des Update-Vorgangs Schaltfläche [Restart] im Web-Interface nicht klicken.
u Während des Update-Vorgangs die Spannungsversorgung nicht unterbrechen.
u In den Datei-Bereich [Click here...] klicken..
w Windows Datei-Explorer erscheint.
u Heruntergeladene Update-Datei *.swu wählen und mit [Öffnen] übernehmen und Update starten.
w Datei-Bereich zeigt Dateiname der gewählten Update-Datei.
