ifm ecomatDisplay Programmierhandbuch Seite 142

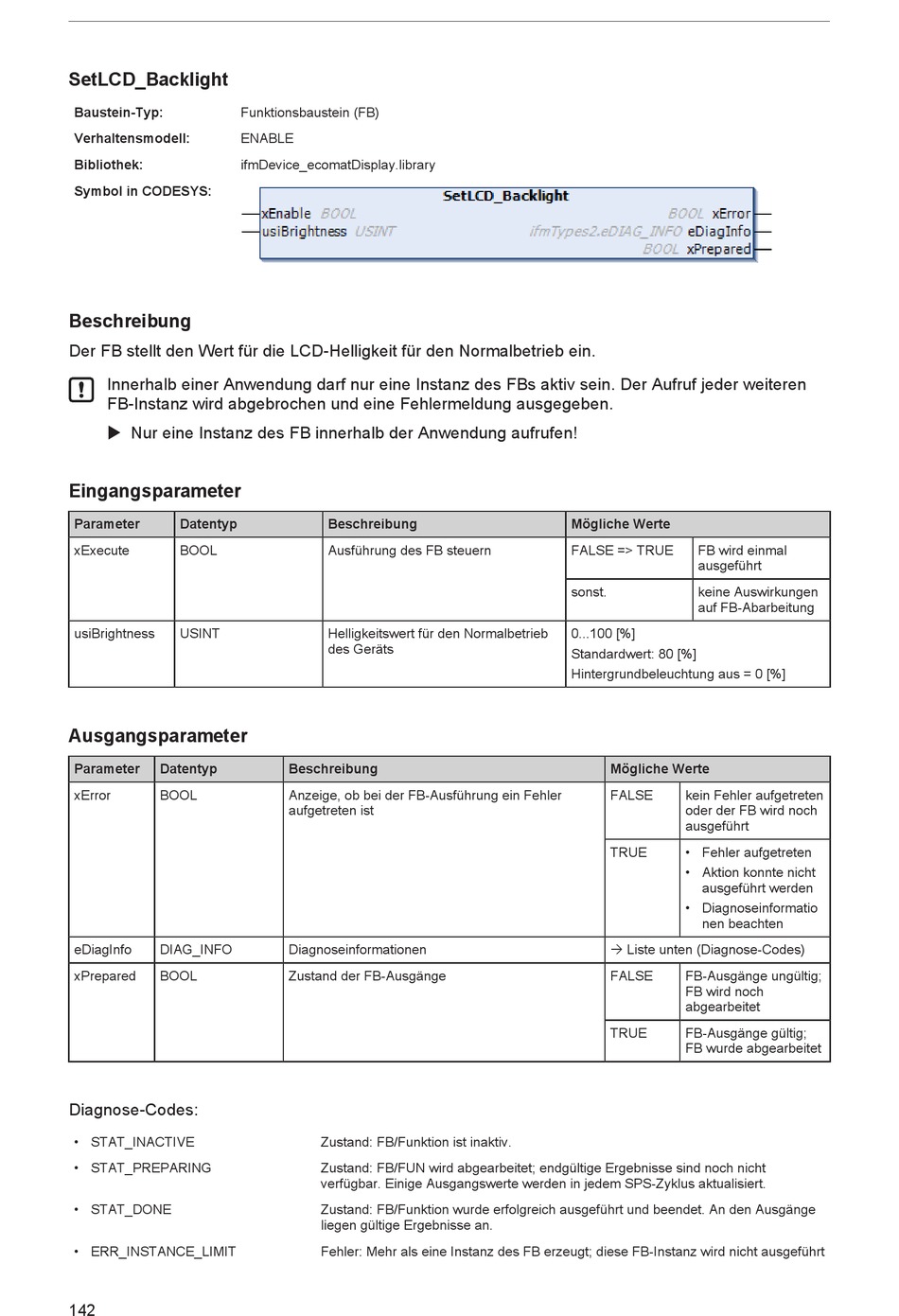

SetLCD_Backlight
Baustein-Typ:
Verhaltensmodell:
Bibliothek:
Symbol in CODESYS:
Beschreibung
Der FB stellt den Wert für die LCD-Helligkeit für den Normalbetrieb ein.
Innerhalb einer Anwendung darf nur eine Instanz des FBs aktiv sein. Der Aufruf jeder weiteren
FB-Instanz wird abgebrochen und eine Fehlermeldung ausgegeben.
u Nur eine Instanz des FB innerhalb der Anwendung aufrufen!
Eingangsparameter
Parameter Datentyp
xExecute BOOL
usiBrightness USINT
Ausgangsparameter
Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
xPrepared BOOL
Diagnose-Codes:
• STAT_INACTIVE
• STAT_PREPARING
• STAT_DONE
• ERR_INSTANCE_LIMIT
142
Funktionsbaustein (FB)
ENABLE
ifmDevice_ecomatDisplay.library
Beschreibung
Ausführung des FB steuern
Helligkeitswert für den Normalbetrieb
des Geräts
Beschreibung
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Zustand der FB-Ausgänge
Zustand: FB/Funktion ist inaktiv.
Zustand: FB/FUN wird abgearbeitet; endgültige Ergebnisse sind noch nicht
verfügbar. Einige Ausgangswerte werden in jedem SPS-Zyklus aktualisiert.
Zustand: FB/Funktion wurde erfolgreich ausgeführt und beendet. An den Ausgänge
liegen gültige Ergebnisse an.
Fehler: Mehr als eine Instanz des FB erzeugt; diese FB-Instanz wird nicht ausgeführt
Mögliche Werte
FALSE => TRUE FB wird einmal
ausgeführt
sonst. keine Auswirkungen
auf FB-Abarbeitung
0...100 [%]
Standardwert: 80 [%]
Hintergrundbeleuchtung aus = 0 [%]
Mögliche Werte
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
Ò Liste unten (Diagnose-Codes)
FALSE FB-Ausgänge ungültig;
FB wird noch
abgearbeitet
TRUE FB-Ausgänge gültig;
FB wurde abgearbeitet
