ifm ecomatDisplay Programmierhandbuch Seite 198

IPCameraWindowControl
Baustein-Typ: Funktionsbaustein (FB)
Verhaltensmodell: ENABLE
Bibliothek: ifmDevice_ecomatDisplay.library

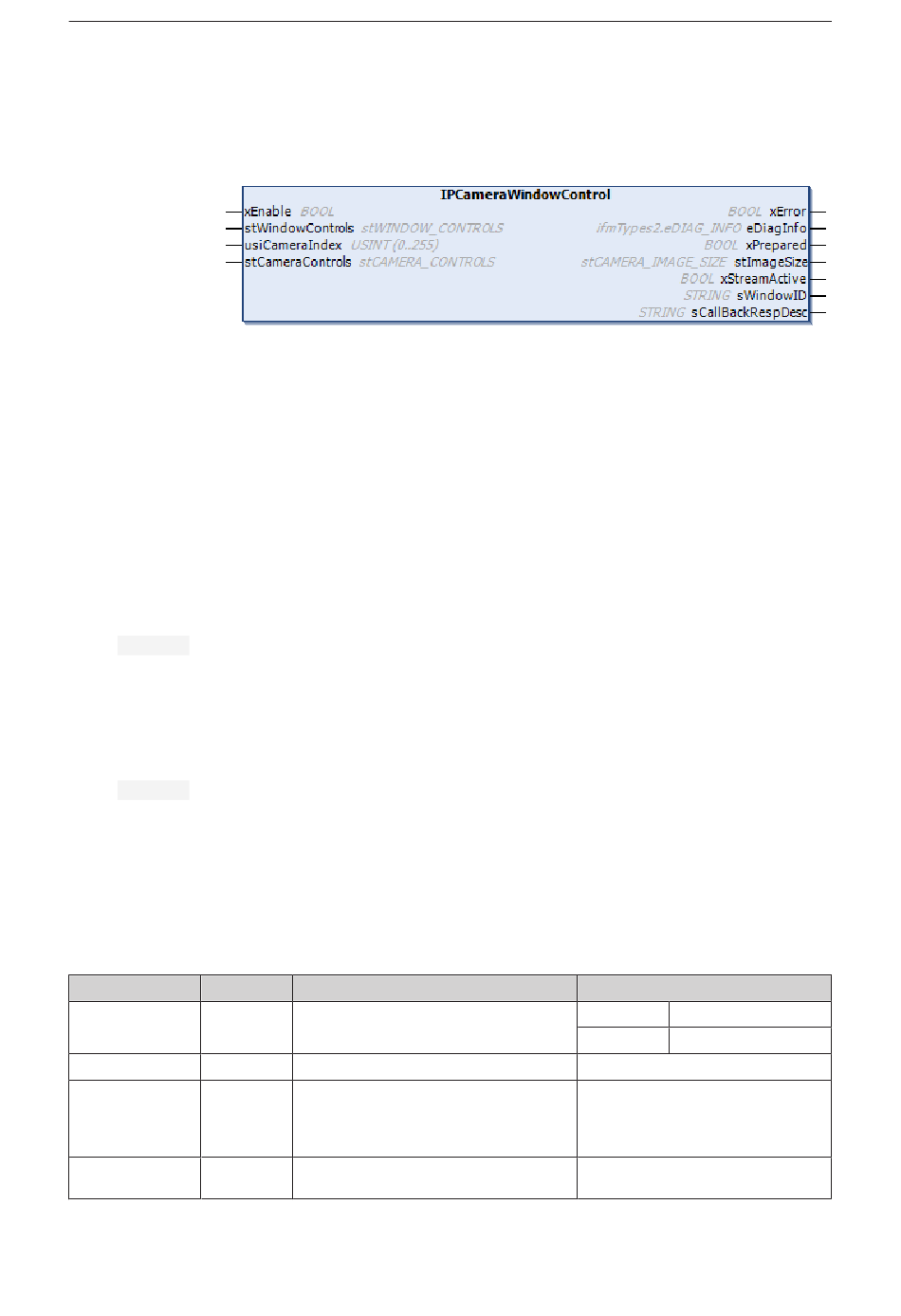

Symbol in CODESYS:
Beschreibung
Der FB bietet folgende Funktionen zur Konfiguration und Steuerung einer Ethernet-Kamera:
• Starten und Stoppen
• Streamen des Videobildes im Kamerafenster
• Einstellen einer Region of Interest (ROI) zur Anzeige im Kamerafenster
• Drehen und Spiegeln des Kamerabildes
• Größe des Kamerabildes ermitteln
• Hintergrundfarbe des Kamerafensters transparent einstellen
Wenn xEnable = FALSE:
1. Kamera stoppen.
2. Nach eingestellter Verzögerung die eingestellte Hintergrundfarbe im Kamerafenster ausgeben.
3. Kamerafenster ausblenden.
Wenn xEnable = TRUE:
1. Kamera starten.
2. Kamera-Stream entsprechend der Parametrierung des Bausteins in einem Kamerafenster
anzeigen.
3. Kamerafenster einblenden.
Eingangsparameter
Parameter Datentyp
xEnable BOOL
stWindowControls STRUCT
usiCameraIndex USINT
stCameraControls STRUCT
198
Beschreibung
Aktivität des FB steuern
Fenster-Konfiguration und Steuerung
IP-Kamera-Index.
Jeder aufgerufenen Instanz des FBs muss
ein eindeutiger Indexwert zugewiesen
werden.
Konfiguration und Steuerung der Kamera
Mögliche Werte
FALSE FB deaktivieren
TRUE FB aktivieren
→ stWINDOW_CONTROLS (STRUCT)
0...255
→ stCAMERA_CONTROLS (STRUCT)
(STRUCT)
