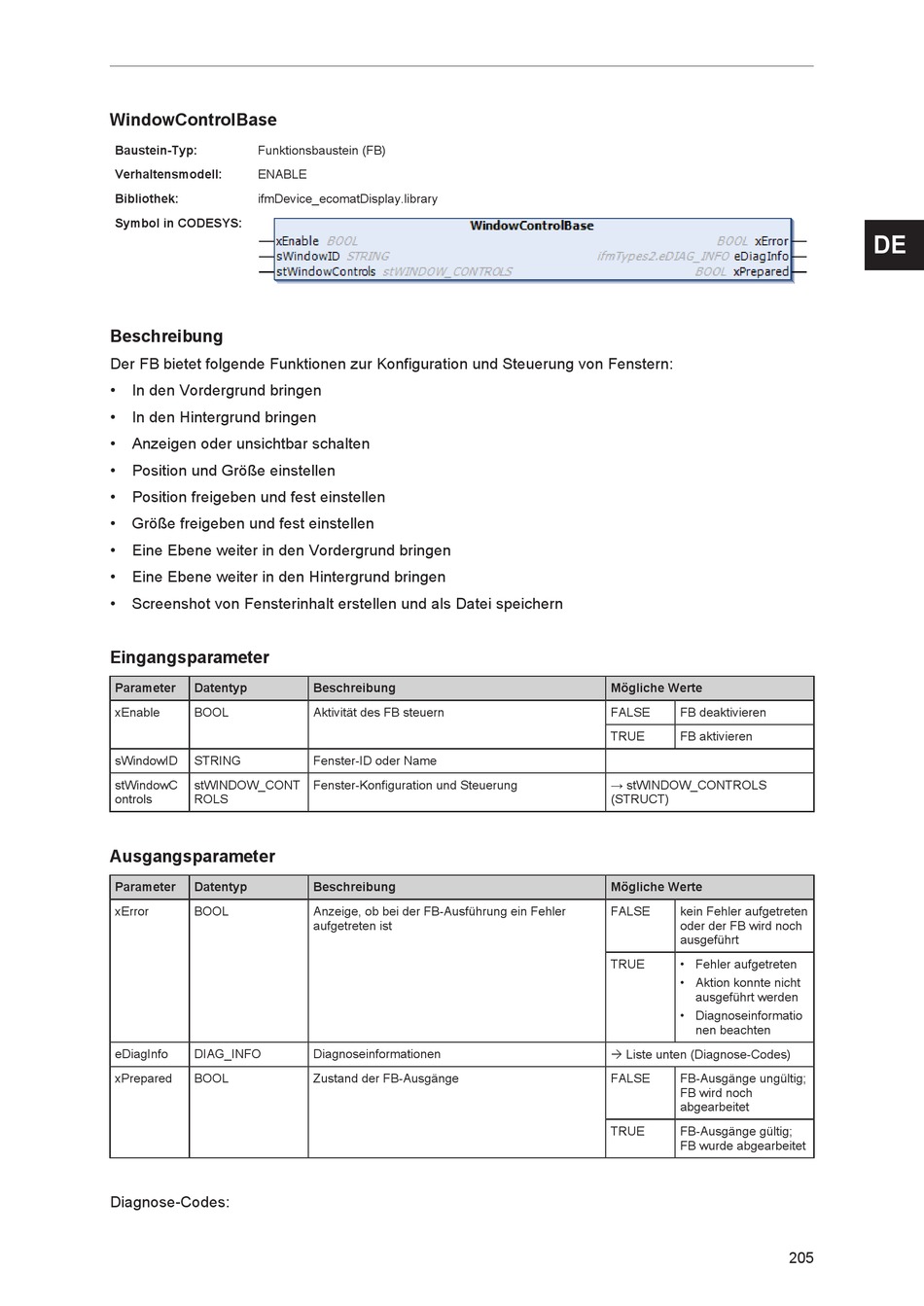

ifm ecomatDisplay Programmierhandbuch Seite 205

WindowControlBase
Baustein-Typ: Funktionsbaustein (FB)
Verhaltensmodell: ENABLE
Bibliothek: ifmDevice_ecomatDisplay.library
Symbol in CODESYS:
Beschreibung
Der FB bietet folgende Funktionen zur Konfiguration und Steuerung von Fenstern:
• In den Vordergrund bringen
• In den Hintergrund bringen
• Anzeigen oder unsichtbar schalten
• Position und Größe einstellen
• Position freigeben und fest einstellen
• Größe freigeben und fest einstellen
• Eine Ebene weiter in den Vordergrund bringen
• Eine Ebene weiter in den Hintergrund bringen
• Screenshot von Fensterinhalt erstellen und als Datei speichern
Eingangsparameter
Parameter Datentyp
xEnable BOOL
sWindowID STRING
stWindowC stWINDOW_CONT
ontrols ROLS
Ausgangsparameter
Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
xPrepared BOOL
Diagnose-Codes:
Beschreibung
Aktivität des FB steuern
Fenster-ID oder Name
Fenster-Konfiguration und Steuerung
Beschreibung
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Zustand der FB-Ausgänge
Mögliche Werte
FALSE FB deaktivieren
TRUE FB aktivieren
→ stWINDOW_CONTROLS
(STRUCT)
Mögliche Werte
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
Ò Liste unten (Diagnose-Codes)
FALSE FB-Ausgänge ungültig;
FB wird noch
abgearbeitet
TRUE FB-Ausgänge gültig;
FB wurde abgearbeitet
