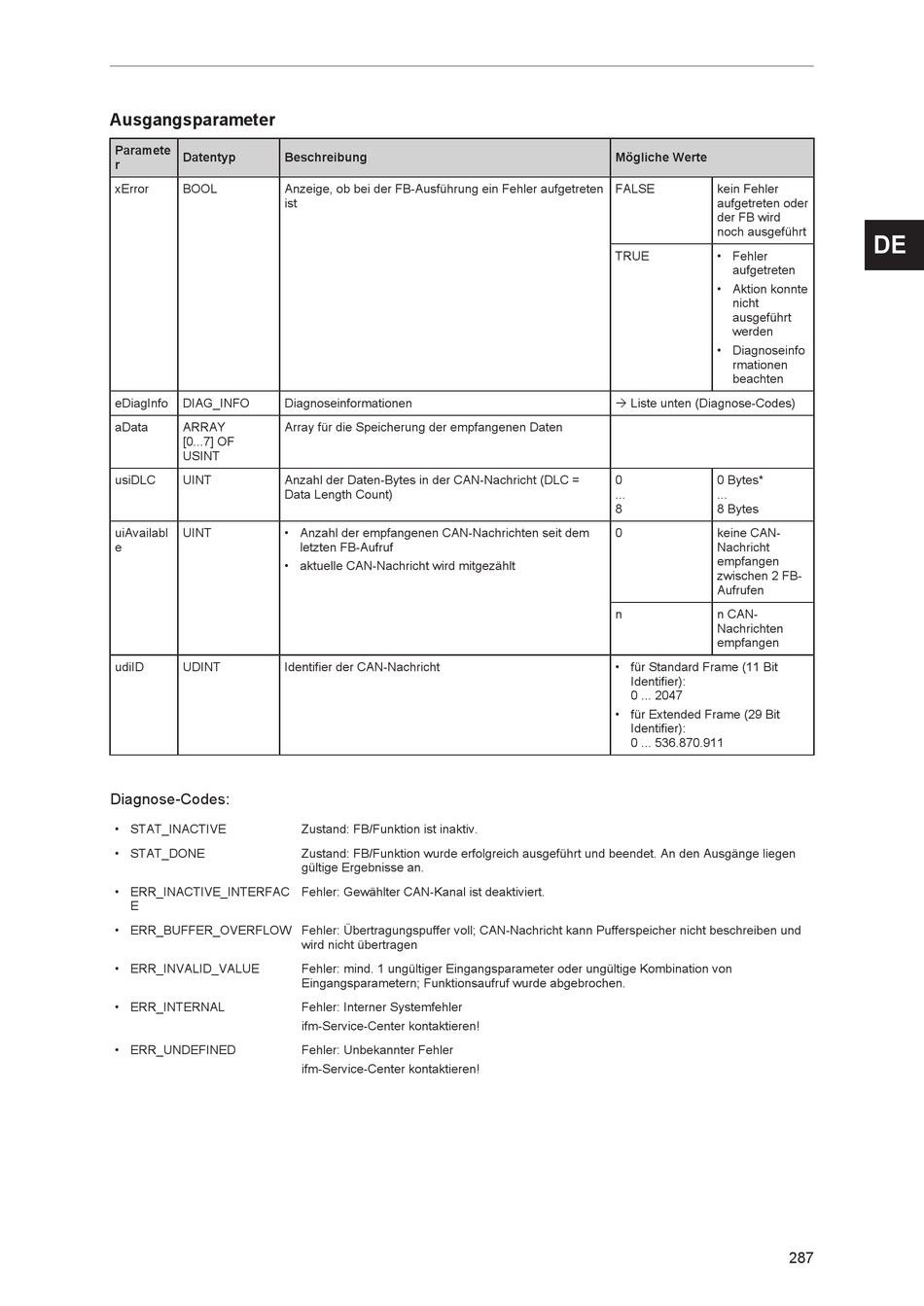

Ausgangsparameter

Paramete
Datentyp Beschreibung
r
xError BOOL Anzeige, ob bei der FB-Ausführung ein Fehler aufgetreten
ist
eDiagInfo DIAG_INFO Diagnoseinformationen
aData ARRAY Array für die Speicherung der empfangenen Daten
[0...7] OF
USINT
usiDLC UINT Anzahl der Daten-Bytes in der CAN-Nachricht (DLC =
Data Length Count)
uiAvailabl UINT • Anzahl der empfangenen CAN-Nachrichten seit dem
e
• aktuelle CAN-Nachricht wird mitgezählt
udiID UDINT Identifier der CAN-Nachricht
Diagnose-Codes:
• STAT_INACTIVE
• STAT_DONE
• ERR_INACTIVE_INTERFAC
E
• ERR_BUFFER_OVERFLOW Fehler: Übertragungspuffer voll; CAN-Nachricht kann Pufferspeicher nicht beschreiben und
• ERR_INVALID_VALUE
• ERR_INTERNAL
• ERR_UNDEFINED
letzten FB-Aufruf
Zustand: FB/Funktion ist inaktiv.
Zustand: FB/Funktion wurde erfolgreich ausgeführt und beendet. An den Ausgänge liegen
gültige Ergebnisse an.
Fehler: Gewählter CAN-Kanal ist deaktiviert.
wird nicht übertragen
Fehler: mind. 1 ungültiger Eingangsparameter oder ungültige Kombination von
Eingangsparametern; Funktionsaufruf wurde abgebrochen.
Fehler: Interner Systemfehler
ifm-Service-Center kontaktieren!
Fehler: Unbekannter Fehler
ifm-Service-Center kontaktieren!
Mögliche Werte
FALSE kein Fehler
aufgetreten oder
der FB wird
noch ausgeführt
TRUE • Fehler
aufgetreten
• Aktion konnte
nicht
ausgeführt
werden
• Diagnoseinfo
rmationen
beachten
Ò Liste unten (Diagnose-Codes)
0 0 Bytes*
... ...
8 8 Bytes
0 keine CAN-
Nachricht
empfangen
zwischen 2 FB-
Aufrufen
n n CAN-
Nachrichten
empfangen
• für Standard Frame (11 Bit
Identifier):
0 ... 2047
• für Extended Frame (29 Bit
Identifier):
0 ... 536.870.911
287
